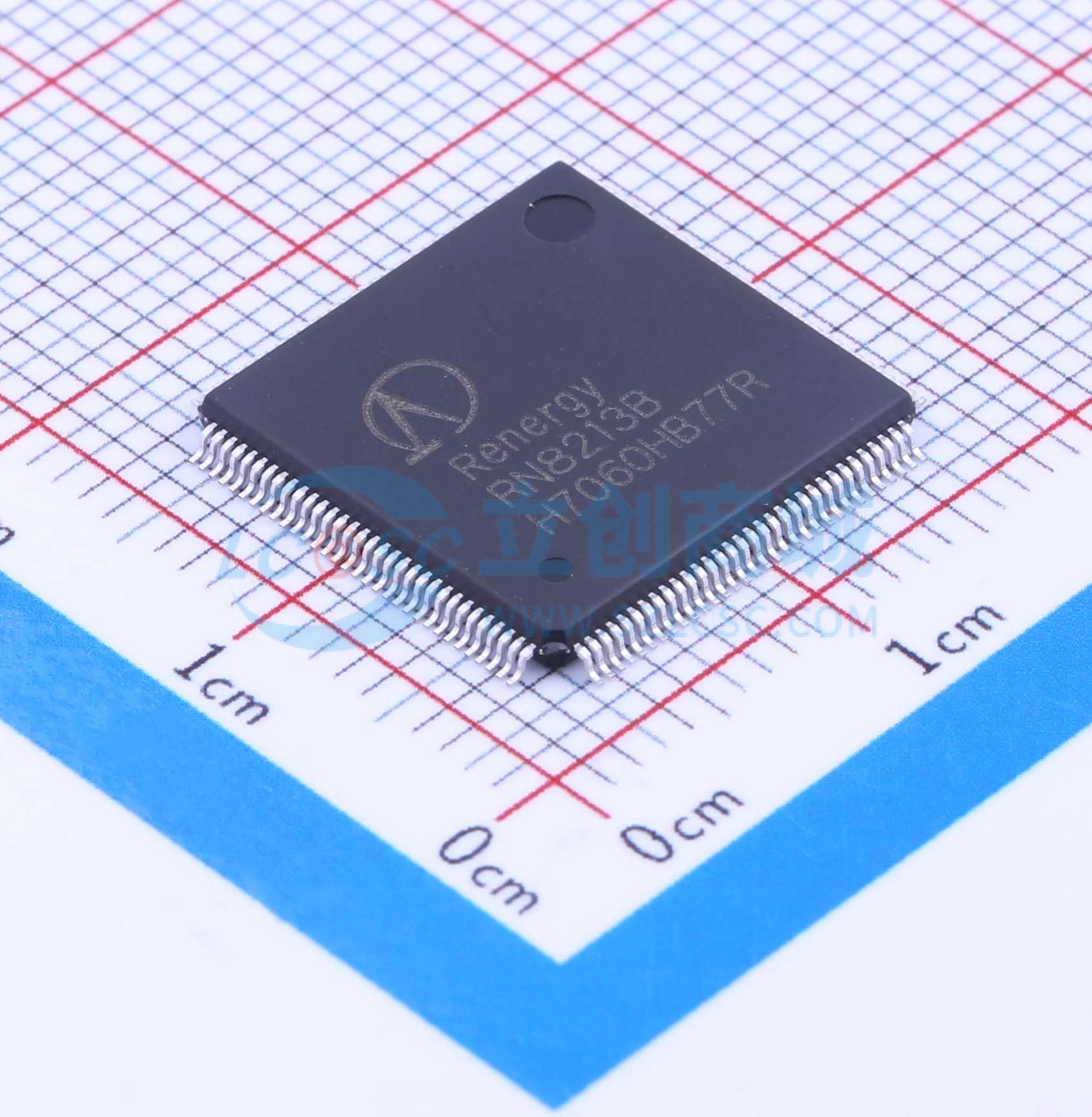

温馨提醒：图片仅供参考，商品以实物为准
RN8213B
RN8213B
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗电测计量SOC,Cortex-M0 内核128KBFlash 和 8KBRAM, 32KBytesEEPROM
- 品牌名称
- 锐能微
- 商品型号
- RN8213B
- 商品编号
- C167191
- 商品封装
- LQFP-128(14x14)
- 包装方式
- 托盘
- 商品毛重
- 4.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0 | |
| CPU最大主频 | 29.4912MHz | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | - | |
| I/O数量 | - | |
| ADC(位数) | 10bit | |
| 工作电压 | 2.2V~5.5V |
商品特性
- 高集成：集成32bit ARM Cortex-M0、计量模块、硬件温补RTC、 LCD 控制器、EEPROM
- 宽电压：保证计量精度的电压范围为 2.8V~5.5V ；CPU 小系统可运行的典型电压范围为 2.2V~5.5V ；GPIO 支持与不同工作电压器件的对接
- 高性能：CPU 典型工作频率为 3.6864MHz （最高可达29.4912MHz）
- 低功耗：单相智能表计应用时典型功耗约为 3.5mA ；系统工作在32Khz 下功耗约为 18μA ；睡眠模式下芯片整体功耗约为 9μA
- 高精度：在5000:1 动态范围内有功误差小于 0.1% ； 计量参考基准温度系数典型值为 5ppm ；RTC 在 -25℃~70℃ 内秒脉冲误差小于 ±5ppm ，最小校正刻度为 0.068ppm
- ARM Cortex-M0 内核
- 最高运行频率可达29.4812Mhz，单相智能表计应用推荐采用3.6864Mhz
- 最大支持192Kbytes FLASH 存储器，擦写次数10 万次，数据保持时间大于20 年
- 最大支持16Kbytes SRAM
- 最大支持32KbytesEEPROM，擦写次数100 万次，支持byte 操作，数据保持时间大于20 年
- 单cycle 乘法器（32bit*32bit）
- CM0 内嵌系统定时器
- 2 个DMA 控制器
- 支持外部中断等多种唤醒方式
- 提供完善的集成开发软硬件环境
- 支持 434、632、830 （LQFP100）；或 440、638、836 （LQFP128）
- 支持DMA 自动轮显，不需要启动CPU
- Charge pump 提供LCD 电压，支持宽电压、全温度范围清晰显示
- 自动轮显整机功耗优于 25μA
- 高速GPIO，支持与不同电压外设器件的接口
- 10bit ADC：温度传感器/电池电压检测/通用ADC 分时复用
- 电压检测LVD：检测芯片电源电压；检测外部电压
- 两个比较器CMP1 和CMP2：检测外部电压，功耗约为 0.5uA ，支持停电下的低功耗电源监测
- 定时器：2 个32bit 扩展定时器，2 个RTC 定时器，1 个CM0 内嵌系统定时器
- UART：最多6 个，支持自动波特率，支持红外调制，支持UART 唤醒
- 7816 口：2 个
- I2C：1 个
- SPI：1 个
- 看门狗：硬件看门狗
- 按键中断：最多8 个，管脚复用
- 外部中断：最多8 个，管脚复用
- 硬件真随机数产生器，符合美国NIST 的FIPS 140-2 标准
- AES128/192/256 硬件加密，符合FIPS197 标准，支持EBC/CBC/CTR/GCM/GMAC 模式
- ECC192 硬件加速器
- 提供卡表隔离低成本高可靠解决方案
应用领域
- 农网表
- 海外低成本国网表
- 海外中高端表
