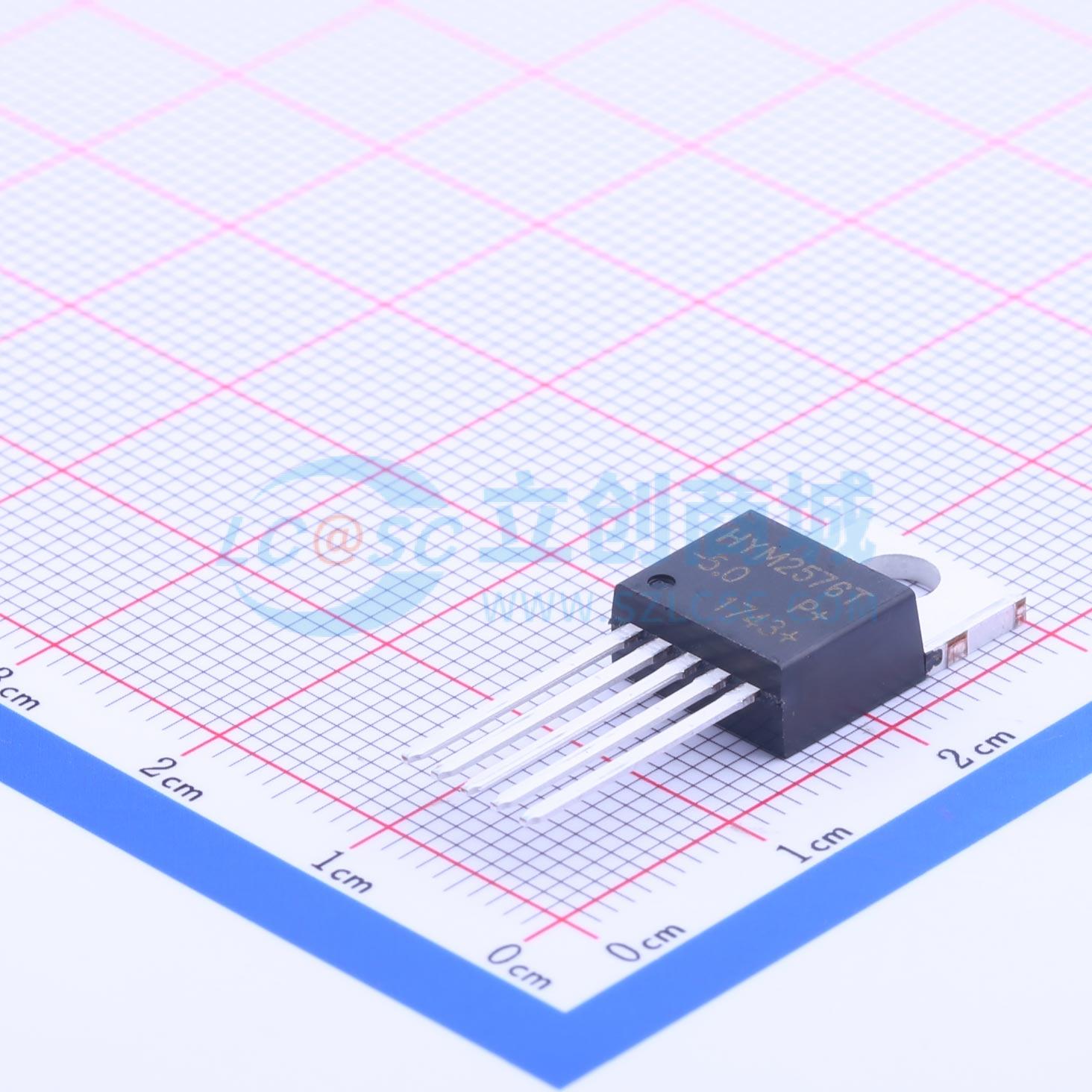

温馨提醒：图片仅供参考，商品以实物为准

HYM2576T-5.0

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 直流降压调节器,输出5V固定电压
品牌名称: HAOYU(昊昱)
商品型号: HYM2576T-5.0
商品编号: C166683
商品封装: TO-220-5
包装方式: 管装
商品毛重: 2.74克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

HYM2576 系列调节器是单片集成电路，它可以提供降压转换器（Buck）的功能，它同时具有驱动3A 负载电流，且有着极好的线性和负载调节特性。HYM2576 系列器件包括固定输出的 3.3V、5V、12V、15V 以及可调输出版本。 HYM2576 使用起来非常简单，只需几个外接元件，它内部已经集成频率补偿和一个固定频率振荡器。 HYM2576 系列高效率的特性完全可以替代常用的三端线性调节器。它的高效率可以最大限度的减小散热片的尺寸，在某些情况下可以不加散热片。标准的系列电感可以从很多不同的厂家购买，这些特性最大程度的简化了开关电源的设计。在特定输入和输出负载的条件下，HYM2576 的输出可以保证 ±4% 的精度容差，以及±10% 的内部振荡频率容差。HYM2576 同时具有外部的关断引脚，50μA（典型）的备用电流。HYM2596 还具有循环限流和过温关断功能。

商品特性

3.3V,5V,12V,15V 和可调输出版本
可调版本输出电压范围，1.23V~37V(对于HV 版本 57V)±4%
3A 的输出电路
宽电源输入 3V~40V，对于HV 版本可以到60V
只需要4 个外接元件
52KHz 固定内置频率振荡器
TTL 电平关断，低功耗备用模式
高效率
过热关断和限流保护
完全兼容LM2576

应用领域

简单高效率降压调节器
高效率的线性前级转换器
卡式开关调节器
正电压到负电压转换器（Buck - Boost）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~40V
	输出电压	5V
	输出电流	3A
	开关频率	52kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
