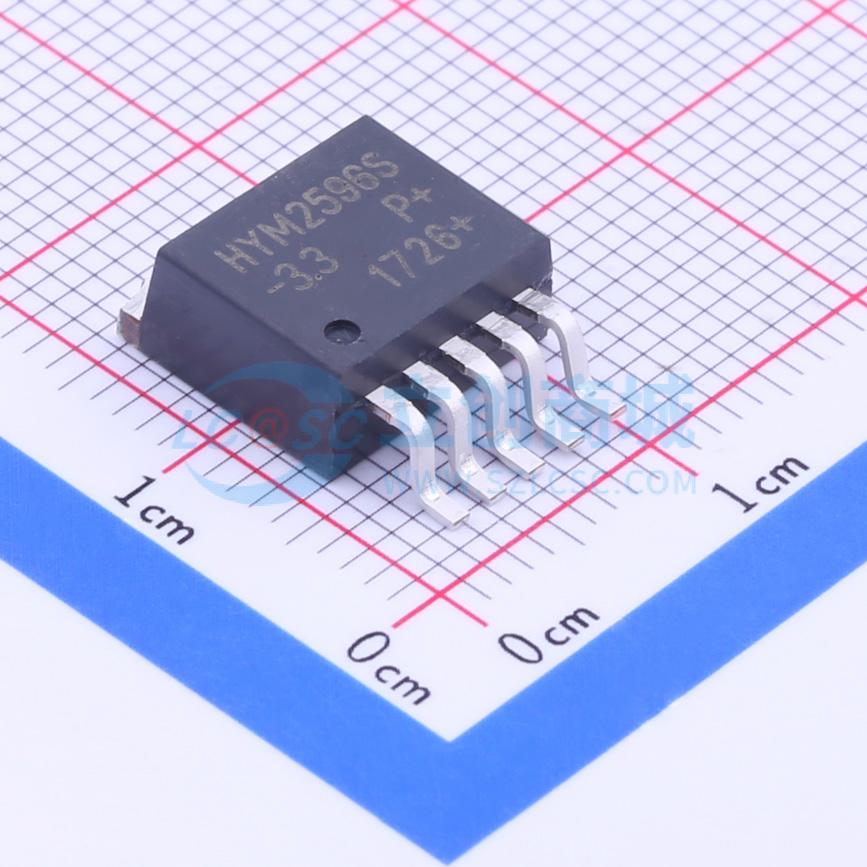

HYM2596S-3.3

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 直流降压调节器,输出3.3V固定电压
品牌名称: HAOYU(昊昱)
商品型号: HYM2596S-3.3
商品编号: C166694
商品封装: TO-263-5
包装方式: 管装
商品毛重: 2.154克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

HYM2596是一个可以提供各种降压调节功能的单片集成电路，能够输出3A的驱动电源，同时，有很好的线性且负载可调节。可以输出3.3V、5V、12V的固定电压和可调节的小于40V的各种电压。该器件只需4个外接元件，内置频率补偿和一个固定频率发生器，所以使用非常简便。由于该器件工作在150kHz的开关频率下，所以，不像在低频率开关调节器中那样，它可以使用更小规格的滤波元件。其封装形式包括标准的5脚TO - 220封装（管脚的弯曲方式有好几种）和5脚TO - 263表面贴封装。从几个不同的生产厂家都可以买到一个标准系列的电感，这更优化了HYM2596的使用，这个特点极大地简化了开关电源的设计。该器件还有其他一些特点，包括：在特定的输入电压和输出负载的条件下，输出电压的误差可以保证在±4%，而振荡频率误差为±15%；外部断电时，可以提供80μA的备用电流；自我保护电路（一个两级降频限流保护和一个在异常情况下断电的过温完全保护电路）

商品特性

3.3V、5V、12V的固定电压和可调节的各种电压
可调节的输出电范围为1.2V~37V±4%
封装形式：TO - 220和TO - 263
3A的输出电流
输入电压可达40V
仅需4个外接元件
输出线性好且负载可调节
内部振荡器可输出150kHz的固定频率
TTL断电能力
低功耗模式，IQ的典型值为80μA
高效率
使用容易买到的标准电感
过热保护和限流保护功能
完全兼容LM2596

应用领域

简单的高效降压调节器
单片开关调节器
正、负电压转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	3.3V
	输出电流	3A
	开关频率	150kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	80uA
	开关管(内置/外置)	内置
	输出类型	固定
