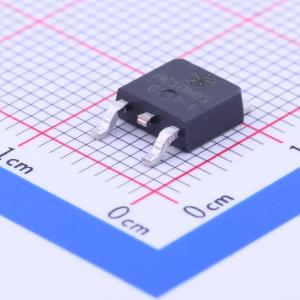

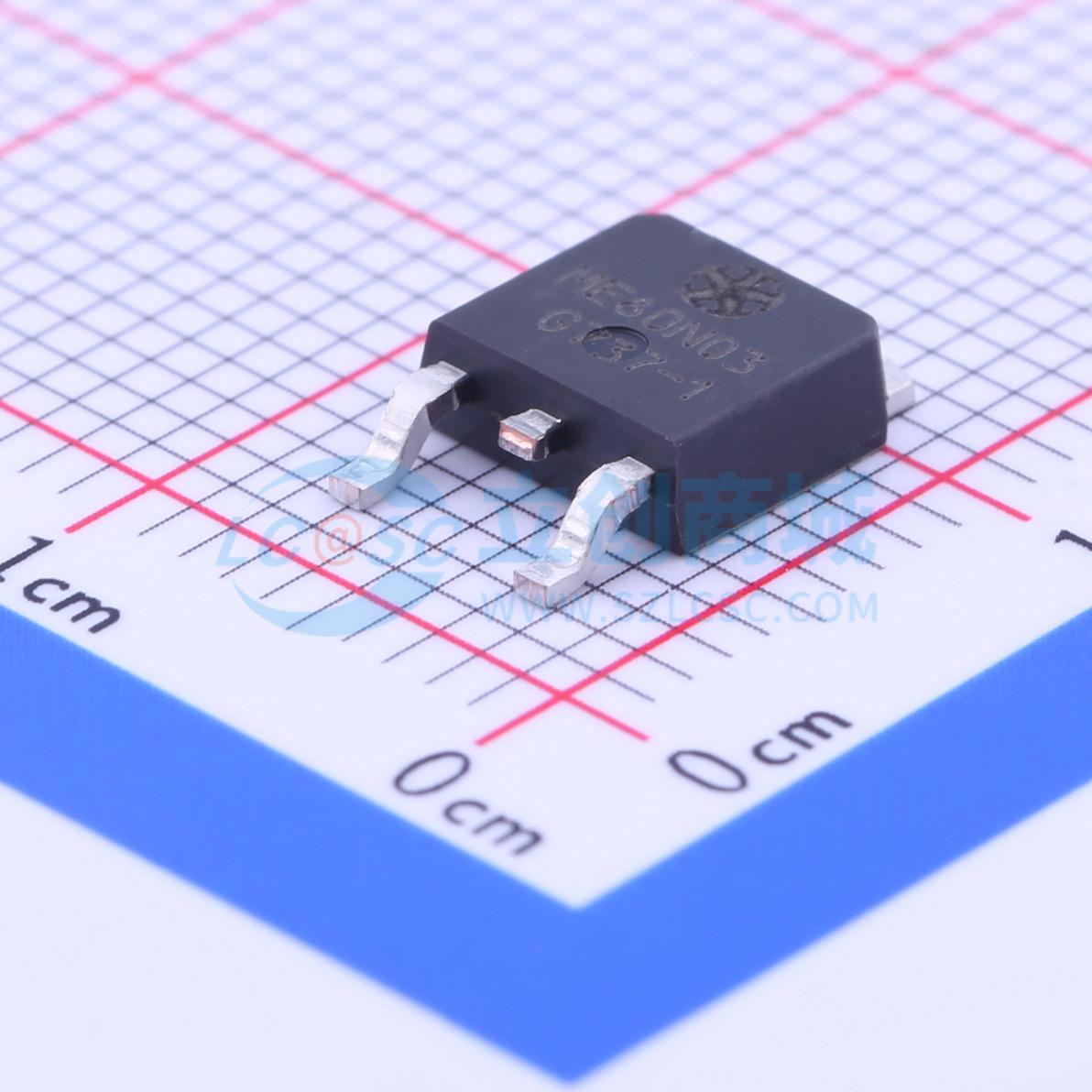

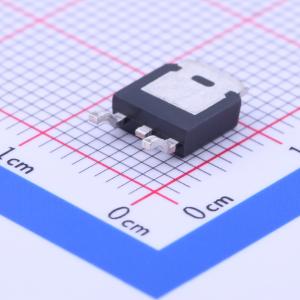

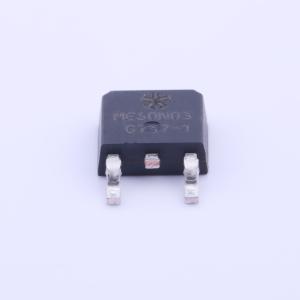

ME60N03
停产 1个N沟道 耐压:30V 电流:48.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,30V,48.5A,13mΩ@4.5V
- 品牌名称
- MATSUKI(松木)
- 商品型号
- ME60N03
- 商品编号
- C165232
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.454克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 48.5A | |
| 导通电阻(RDS(on)) | 13mΩ@4.5V | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 1.219nF | |
| 反向传输电容(Crss) | 88pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 182pF |
商品概述
ME60N03是N沟道逻辑增强型功率场效应晶体管,采用高单元密度DMOS沟槽技术制造。这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低压应用,如液晶显示器(LCD)逆变器、计算机电源管理以及需要低在线功率损耗的直流到直流转换器电路。
商品特性
- 在VGS = 10V时,RDS(ON) ≤ 8.5mΩ
- 在VGS = 4.5V时,RDS(ON) ≤ 13mΩ
- 超高密度单元设计,实现极低的RDS(ON)
- 出色的导通电阻和最大直流电流能力
应用领域
- 电源管理
- 直流/直流转换器
- 液晶电视和显示器逆变器
- 冷阴极荧光灯管(CCFL)逆变器
- 次级同步整流
