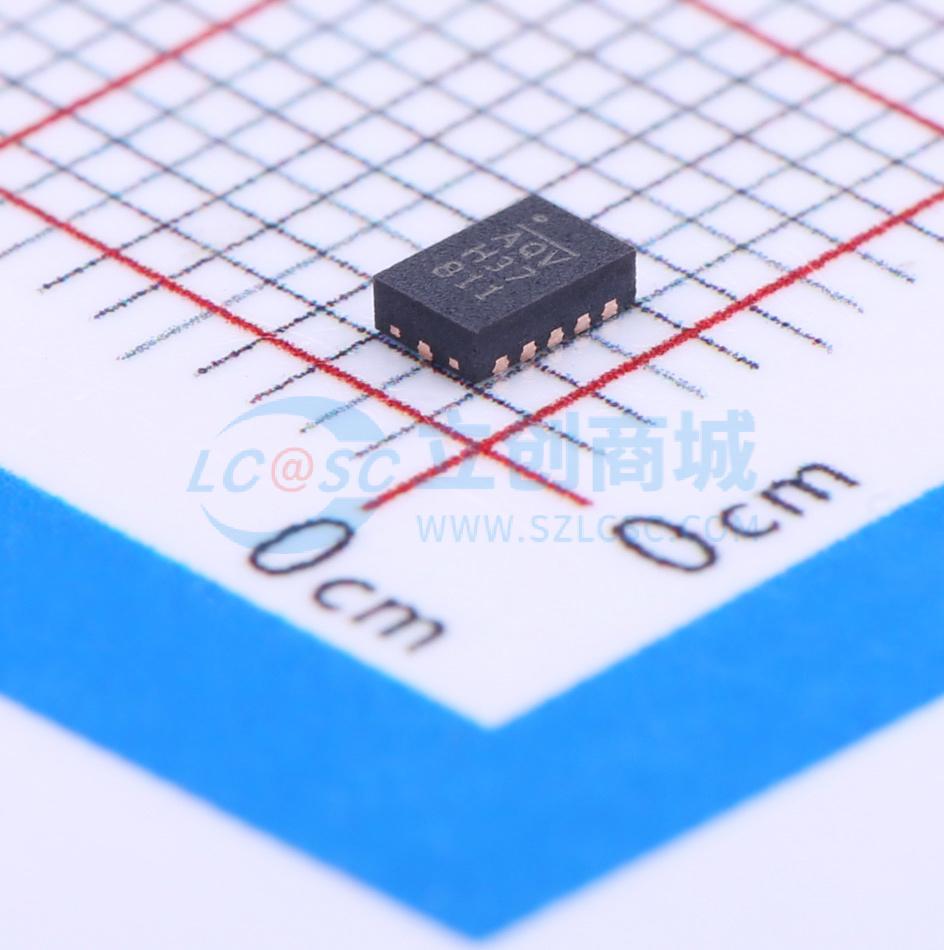

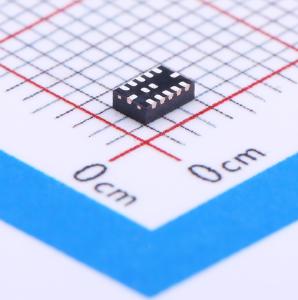

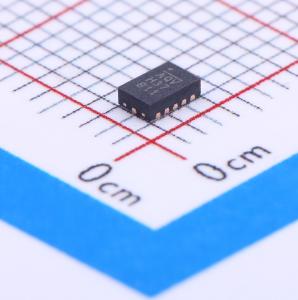

MP2326GD-Z

19V、4A、40μA静态电流，高效恒定导通时间（COT）降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V~30V，3A以上(大电流)方案，-
品牌名称: MPS(芯源)
商品型号: MP2326GD-Z
商品编号: C163144
商品封装: QFN-14(2x3)
包装方式: 编带
商品毛重: 0.14克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MP2326 是一款完全集成的高效同步降压开关模式转换器，静态电流仅为 40μA。这款非常紧凑的器件可在宽输入电源范围内实现 4A 的连续输出电流，具有出色的负载和线性调节能力，并且在宽输出电流负载范围内高效运行。它针对电池供电应用和需要高光负载效率的应用进行了优化。采用恒定导通时间（COT）控制，MP2326 可提供极快的瞬态响应、简单的环路设计和非常精确的输出调节。完整的保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断。 MP2326 仅需少量易于获取的标准外部组件，采用节省空间的 2mmx3mm 14 引脚 QFN 封装。

商品特性

3.9V 至 19V 工作输入范围
4A 输出电流
40μA 静态电流
输出可从 0.6V 调节
内部功率 MOSFET 的高端/低端 RDS(ON) 为 90mΩ/30mΩ
电源正常指示
可编程软启动时间
可选强制 PWM 或自动 PFM/PWM 模式
可编程开关频率
热关断
短路保护：打嗝模式
采用 QFN - 14（2mmx3mm）封装

应用领域

平板电脑
固态硬盘
游戏设备
电池供电应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.9V~19V
	输出电压	-
	输出电流	4A
	开关频率	-
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
