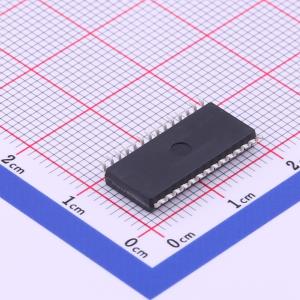

SH79F1620M/028MU

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: sinowealth(中颖电子)
商品型号: SH79F1620M/028MU
商品编号: C162334
商品封装: SOP-28-300mil
包装方式: 盒装
商品毛重: 1.5克(g)

商品参数

商品概述

SH79F1620是一种高速高效率8051可兼容单片机。在同样振荡频率下，较之传统的8051芯片它有着运行更快速的优越特性。 SH79F1620保留了标准8051芯片的大部分特性。这些特性包括内置256字节RAM，1个UART和外置中断INT2和INT3。此外，SH79F1620还集成了外部256字节RAM，4个16位定时器/计数器（Timer2 - Timer5）。该单片机还包括适合于程序和数据的16K字节Flash块。 SH79F1620不仅集成了如EUART等标准通讯模块，具有内建比较功能的ADC，PWM定时器等模块。为了达到高可靠性和低功耗，SH79F1620内建看门狗定时器，低电压复位功能及系统时钟监控功能。此外SH79F1620还提供了2种低功耗省电模式。

商品特性

带10位ADC的增强型8051微控制器
基于8051指令流水线结构的8位单片机
Flash ROM：16K字节
RAM：内部256字节，外部256字节
类EEPROM：1024字节
工作电压：fOSC = 32.768k - 12MHz，VDD = 2.0V - 5.5V
振荡器（代码选项）：
- 低频晶体谐振器：32.768kHz
- 高频晶体谐振器：2MHz - 12MHz
- 高频陶瓷谐振器：2MHz - 12MHz
- 内部RC振荡器：12MHz（±2%）/128K
26/18个CMOS双向I/O管脚
I/O内建上拉电阻
8/6个大的灌电流口
中断源：
- 定时器2，3，4，5
- 外部中断2，3
- 外部中断4：4输入
- ADC，EUART，SCM，LPD
- PWM
EUART（20引脚封装无此功能）
8/6通道10位模数转换器（ADC），内建比较功能
内建蜂鸣器
4个16位定时器/计数器T2，T3，T4和T5
一个12位PWM定时器
内建低电压复位功能（LVR）（代码选项）：
- LVR电压1：4.3V
- LVR电压2：2.1V
CPU机器周期：1个振荡周期
看门狗定时器（WDT）
预热计数器
支持省电运行模式：
- 空闲模式
- 掉电模式
Flash型封装：
- SOP28
- SOP20/TSSOP20
CPU内核寄存器：ACC，B，PSW，SP，DPL，DPH
扩展的'MUL'和'DIV'指令：16位 * 8位，16位/8位
双数据指针
CPU增强内核寄存器：AUXC，DPL1，DPH1，INSCON
低位128字节的RAM（地址从00H到7FH）可直接或间接寻址
高位128字节的RAM（地址从80H到FFH）只能间接寻址
特殊功能寄存器（SFR，地址从80H到FFH）只能直接寻址
外部RAM可通过MOVX指令间接访问
Flash 存储器包括16 X 1KB 区块，总共16KB
在工作电压范围内都能进行编程和擦除操作
在线编程（ICP）操作支持写入、读取和擦除操作
支持整体/扇区擦除和编程，每个扇区擦除时间 < 3ms，每byte 编程时间 < 30us
编程/擦除次数：
- 程序区：至少1000 次
- 类EEPROM 区：至少100,000 次
数据保存年限：至少10 年
低功耗

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/盒，最小起订量 1 个)

个

起订量：1 个2500个/盒

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	程序存储容量	16KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	26
	ADC(位数)	10bit
	工作电压	2V~5.5V
