输出50mA 降压型驱动
单击复制
单击复制
商品介绍
属性 | 参数值 | |
---|---|---|
商品目录 | LED驱动 | |
类型 | - | |
输入电压 | - | |
开关频率 | - | |
通道数 | - | |
输出电压 | 33V | |
输出电流 | 50mA | |
调光 | - | |
特性 | - | |
拓扑结构 | 降压 | |
工作温度 | -40℃~+105℃ |
超小体积,超低系统成本IoT待机电源
随着现代都市的发展,“智能” 一词,出现在人们生活中的频率越来越高,无论是适应各种场景随意切换的智能照明,还是越来越省心省力的智能家居,更有物联网IoT的兴起,给人们的生活带来前所未有的智能体验。
而如何给智能照明BLE/Zigbee/2.4G/微波/红外模块和传感器供电,且要求同时满足:超小体积,超低功耗,高可靠性,低系统成本!则成为了一个新的市场命题!
晶丰明源为您带来解决方案--BP8519C 五大优势,为您同时带来超小体积,超低功耗,高可靠性,低系统成本体验:
一、省去LDO,直接输出3.3V
BP8519C 是一款700V高精度低待机功耗的非隔离降压型恒压芯片,可以直接输出3.3V电源给IoT主芯片和传感器供电,省去了LDO,提高了效率,减小了体积和成本。
二、 动态响应快
采用专利的恒压控制技术,动态响应快,输出电压纹波小,可以用更小容量和体积的输出电容,而且在全负载范围内低噪声。
三、超低待机功耗
BP8519C待机功耗低,在输出3.3V/30mA负载时,输入功率0.2W@120Vac,0.24W@220Vac。
四、小体积,外围精简
采用小体积的SOT23-5封装,外围也非常精简,非常适合BLE/Zigbee/2.4G/微波/红外模块/传感器等50mA以下低功耗控制模块的待机电源应用
五、85~305Vac输入,无MOV过浪涌
芯片内置700V高压MOS,适用于85~305Vac全电压输入,无需外加MOV就可以通过浪涌测试。
BP8519C芯片介绍
(1)BP8519C原理图
(2)BP8519C的主要特点:
支持直接输出3.3V,无需LDO;
输出电压可调,满足不同模块的供电要求;
低待机功耗;
动态响应快,输出电压纹波小;
内置700V高压MOS;
低音频噪声;
完善的保护功能;

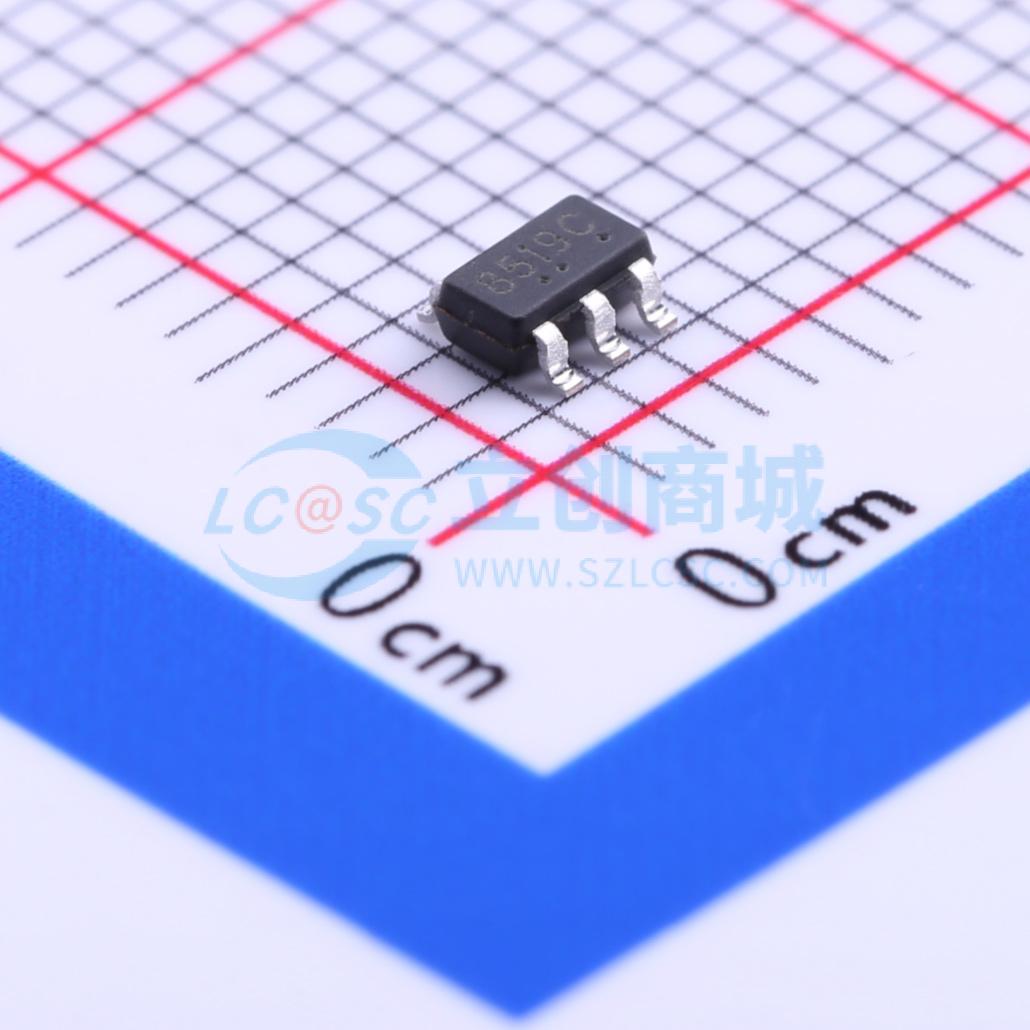

芯片采用小体积的SOT23-5封装。
典型案例介绍
BP8519C设计实例,85~265Vac输入,3.3V/50mA输出。
1、设计方案原理图
2、设计方案实物图
