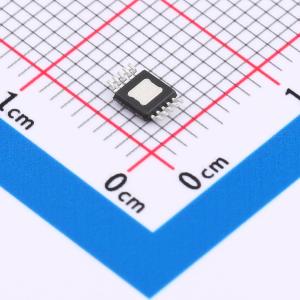

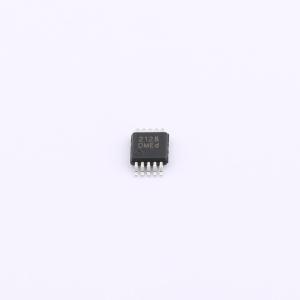

温馨提醒：图片仅供参考，商品以实物为准

WS742128DM-10/TR

音频驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 音频功率放大器@@THD+N:＞100dB,SNR＞112dB,Voltage Output at 600Ω Load:2Vrms with 3.3V supply voltage/3Vrms with 5.0V supply voltage,No Pop/Clicks Noise when Power ON/OFF,Optimized Frequency Response between 20Hz~20kHz,No Need Output DC-Blocking Capacitors
品牌名称: WILLSEMI(韦尔)
商品型号: WS742128DM-10/TR
商品编号: C16197399
商品封装: EMSOP-10L
包装方式: 编带
商品毛重: 0.061克(g)

商品参数

商品概述

WS742128D是一款适用于机顶盒和高清播放器的集成解决方案，旨在优化音频驱动电路性能，同时通过省去用于降噪的外围分立元件来降低物料清单（BOM）成本。WS742128D具备一个3Vrms立体声音频驱动器，其设计允许去除输出交流耦合电容。采用单端输入模式，通过外部增益电阻设置可实现±1N至±10的增益范围。在5V电源供电、600Ω负载条件下，WS742128D能够提供3Vrms输出。此外，WS742128D内置关断控制电路，可实现无噗声的最佳性能。在欠压条件下，WS742128D能够检测到并使输出静音。WS742128D满足MSL3等级要求。

商品特性

单电源电压：3.0V~5.5V
总谐波失真加噪声（THD+N）：>100dB
信噪比（SNR）：>112dB
工作温度范围：-40℃至85℃
600Ω负载时的电压输出：3.3V电源电压下为2Vrms，5.0V电源电压下为3Vrms
电源开关时无噗声/咔嗒声
无需输出隔直电容
20Hz~20kHz频率响应优化
支持差分输入
具备外部欠压静音功能
超低噪声和总谐波失真

应用领域

机顶盒
高清DVD播放器
汽车娱乐系统、医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	音频功率放大器
	扬声器通道数	双声道
	工作电压	3V~5.5V
	总谐波失真+噪声(THD+N)	0.001%
	静态电流(Iq)	12.8mA

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	112dB
	输入类型	差分
	电源纹波抑制比(PSRR)	90dB
