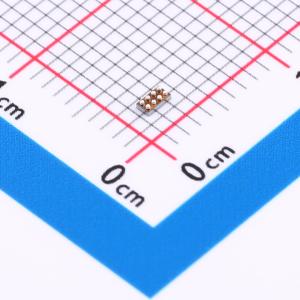

WS74285C-8/TR

WS74285双通道高端电流检测放大器具有高精度规格，失调电压（VOS）小于70μV（最大值），增益误差小于0.1%（最大值）。 WS74285的输入共模电压范围为2.7V至76V，小信号带宽为400kHz，非常适合与逐次逼近型ADC（SAR ADC）配合用于多通道复用数据采集系统。 WS74285的工作温度范围为-40℃至+125℃。该器件提供8引脚MSOP和CSP封装。 WS74285高端电流检测放大器的输入共模范围为2.7V至76V，且与电源电压无关。这一特性允许对电源电压进行监测，能够监测低至2.7V的电池输出电流，并能在高于电源电压（VDD）的电压下进行高端电流检测。WS74285通过电流检测电阻监测电流，并放大电阻两端的电压。 高端电流监测不会干扰被测负载的接地路径，这使得WS74285在各种高压系统中特别有用。

• 2.7V至76V输入共模范围
• 低输入失调电压，70μV（最大值）
• 低增益误差，0.1%（最大值）
• 增益选项：G = 12.5V/V（WS74285x1）、G = 20V/V（WS74285）、G = 50V/V（WS74285x3）、G = 100V/V（WS74285x4）
• 8引脚MSOP封装
• 8引脚CSP封装

• 基站和通信设备
• 电源管理系统
• 服务器背板
• 工业控制与自动化
