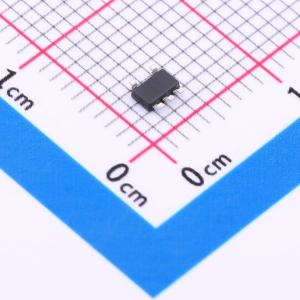

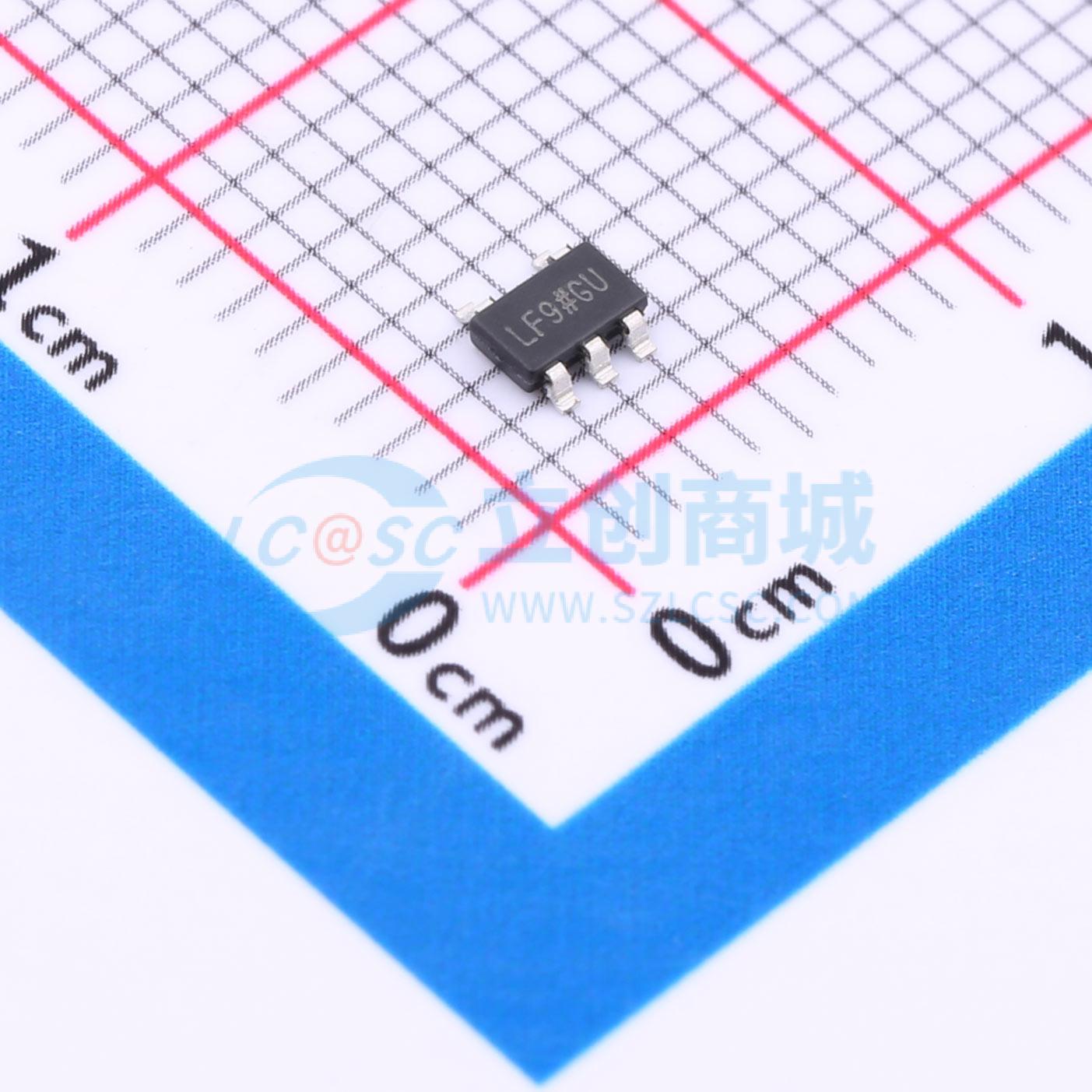

温馨提醒：图片仅供参考，商品以实物为准

ADP151AUJZ-2.5-R7

超低噪声 200 mA CMOS 线性稳压器

描述: 是一款超低噪声、低压差 (LDO) 线性稳压器，工作电压为 2.2V 至 5.5V，可提供高达 200 mA 的输出电流。在 200 mA 负载下，135 mV 的低压差电压可提高效率，并允许在较宽的输入电压范围内工作。采用创新的电路拓扑结构，无需旁路电容即可实现超低噪声性能，非常适合对噪声敏感的模拟和 RF 应用。在不影响电源抑制比 (PSRR) 或瞬态线路和负载性能的情况下，也可实现超低噪声性能
品牌名称: ADI(亚德诺)
商品型号: ADP151AUJZ-2.5-R7
商品编号: C161580
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

ADP151是一款超低噪声、低压差（LDO）线性稳压器，工作电压范围为2.2 V至5.5 V，可提供高达200 mA的输出电流。在200 mA负载下，仅135 mV的低压差电压可提高效率，并允许在较宽的输入电压范围内工作。 ADP151采用创新的电路拓扑结构，无需旁路电容即可实现超低噪声性能，使其非常适合对噪声敏感的模拟和射频应用。ADP151在实现超低噪声性能的同时，不会影响电源抑制比（PSRR）或瞬态线性和负载性能。在200 mA负载下，仅265 μA的低工作电源电流使ADP151适用于电池供电的便携式设备。 ADP151的EN输入引脚包含一个内部下拉电阻。 ADP151专为使用微小的1 µF、±30%陶瓷输入和输出电容实现稳定运行而设计，以满足高性能、空间受限应用的需求。 ADP151具备16种固定输出电压选项，范围从1.1 V至3.3 V。短路和热过载保护电路可防止在不利条件下器件受损。ADP151提供超小型5引脚TSOT、6引脚LFCSP和4焊球、0.4 mm间距、无卤WLCSP封装，以实现最小占位面积解决方案，满足各种便携式电源应用需求。

商品特性

超低噪声：9 µV rms
无需噪声旁路电容
使用1 µF陶瓷输入和输出电容可实现稳定运行
最大输出电流：200 mA
输入电压范围：2.2 V至5.5 V
低静态电流：输出电流IOUT = 0 µA时，地电流IGND = 10 µA；输出电流IOUT = 200 mA时，地电流IGND = 265 μA
低关断电流：<1 µA
低压差电压：输出电流IOUT = 200 mA时为135 mV
初始精度：±1%
全电压、负载和温度范围内的精度：±2.5%
16种固定输出电压选项：1.1 V至3.3 V
10 kHz时电源抑制比（PSRR）性能达70 dB
限流和热过载保护
逻辑控制使能
EN输入引脚有内部下拉电阻
5引脚TSOT封装
6引脚LFCSP封装
4焊球、0.4 mm间距WLCSP封装
通过AEC-Q100汽车应用认证

应用领域

射频、压控振荡器（VCO）和锁相环（PLL）电源
移动电话
数码相机和音频设备
便携式和电池供电设备
DC-DC后置稳压
便携式医疗设备
汽车应用

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(1000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	2.5V
	输出电流	200mA
	电源纹波抑制比(PSRR)	70dB@(10kHz)
	压差	135mV@(200mA)

	属性	参数值
	静态电流(Iq)	265uA
	噪声	9uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
