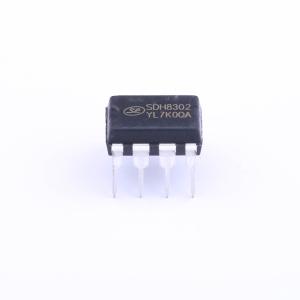

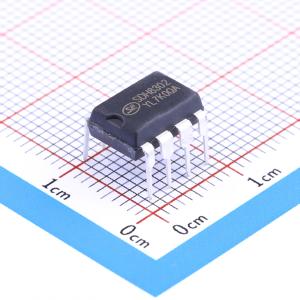

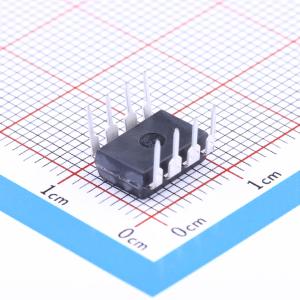

SDH8302

电流模式PWM控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: SILAN(士兰微)
商品型号: SDH8302
商品编号: C161189
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.76克(g)

商品参数

	属性	参数值
	晶体管耐压	650V
	拓扑结构	反激式；降压式
	功能特性	欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-20℃~+85℃
	工作模式	PWM 调制
	输出电压	-
	反馈方式	副边反馈

商品概述

SDH8302是一款用于开关电源、内置高压MOSFET的电流模式PWM控制器。该器件内置高压启动电路。在轻载条件下，它会进入打嗝模式，从而有效降低系统待机功耗。它具备降频功能，可进一步优化轻载条件下的转换效率。抖频功能有助于改善电磁干扰特性。软启动功能可减小器件应力并防止变压器饱和。VDD打嗝功能不仅能防止VDD欠压重启，还能有效降低待机功耗。此外，VDD锁定功能有助于降低短路功耗。SDH8302内部还集成了多种异常状态保护功能，包括VDD欠压保护、VDD过压保护、前沿消隐、输出短路保护、过流保护和过温保护等。在触发保护后，电路会不断自动重启，直至系统恢复正常。

商品特性

高压启动
轻载打嗝
降频
抖频
软启动
VDD打嗝
VDD锁定
VDD欠压保护
VDD过压保护
前沿消隐
输出短路保护
过流保护
过温保护

应用领域

离线式开关电源
非隔离升压降压转换器
小家电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~25V
	开关频率	20kHz；54kHz~66kHz
	输出电流	800mA
	耗散功率(Pd)	6.3W
	最大占空比	80%
