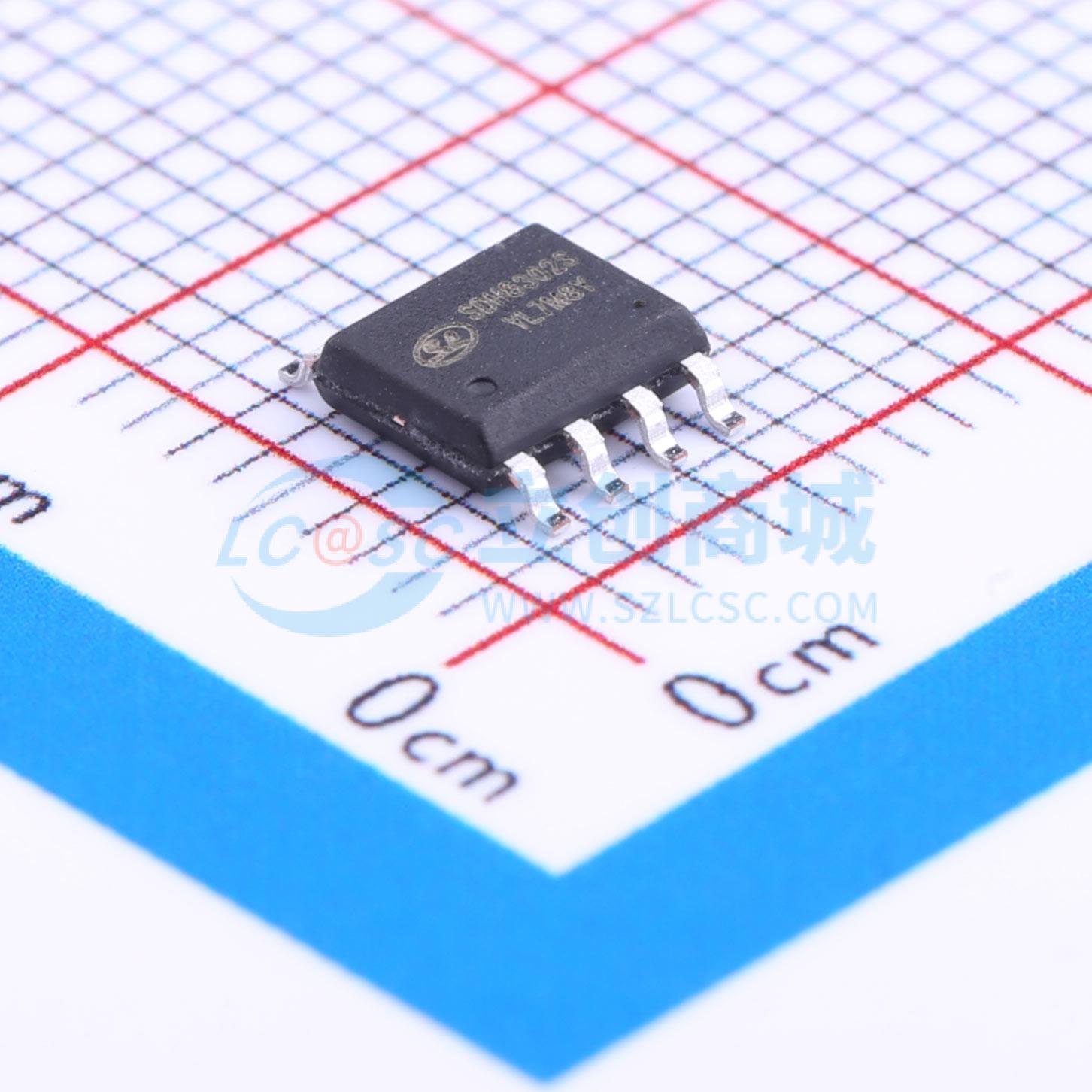

SDH8302STR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: SILAN(士兰微)
商品型号: SDH8302STR
商品编号: C161190
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1851克(g)

商品参数

	属性	参数值
	晶体管耐压	650V
	拓扑结构	-
	功能特性	欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-20℃~+85℃
	工作模式	-
	输出电压	-
	反馈方式	-

商品概述

SDH8302S 是用于开关电源的内置高压MOSFET 的电流模式PWM控制器。 SDH8302S 内置高压启动电路。在轻载下会进入打嗝模式，从而有效地降低系统的待机功耗。具有降频功能，进一步优化轻载条件下的转换效率。具有抖频功能，能够改善EMI 特性。具有软启动功能，能够减小器件的应力，防止变压器饱和。有VDD 打嗝功能，不仅防止VDD 欠压重启，也有效地降低待机功耗。 SDH8302S 内部还集成了各种异常状态的保护功能，包括：VDD 欠压保护，VDD 过压保护，前沿消隐，输出短路保护，过流保护，过温保护等。且保护后，电路会不断自动重启，直到系统正常为止。 SOP - 8 - 225 - 1.27

商品特性

高压启动
轻载打嗝降频
抖频
软启动
VDD 打嗝
VDD 欠压保护
VDD 过压保护
前沿消隐
输出短路保护
过流保护
过温保护

应用领域

离线式开关电源
非隔离升压降压转换器
小家电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	-
	工作电压	10V~25V
	开关频率	50kHz~68kHz
	输出电流	-
	耗散功率(Pd)	0.65W
	最大占空比	80%
