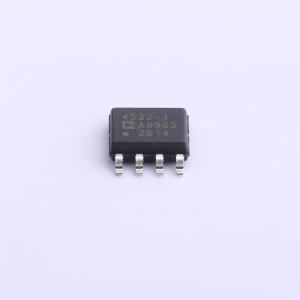

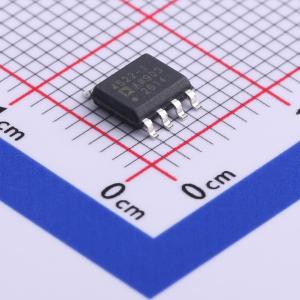

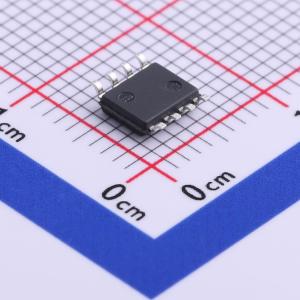

温馨提醒：图片仅供参考，商品以实物为准
ADA4522-1ARZ-R7
55 V、增强EMI性能、零漂移、超低噪声、轨到轨输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 55V、EMI增强型、零漂移、超低噪声、RRO运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4522-1ARZ-R7
- 商品编号
- C160794
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 2.7MHz | |
| 输入偏置电流(Ib) | 50pA | |
| 输入失调电压(Vos) | 5uV | |
| 共模抑制比(CMRR) | 155dB | |
| 压摆率(SR) | 1.4V/us | |
| 输出电流 | 22mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 15nV/℃ | |
| 静态电流(Iq) | 910uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~55V | |
| 双电源(Vee ~ Vcc) | -27.5V~-2.25V；2.25V~27.5V | |
| 最大电源宽度(Vdd-Vss) | 55V | |
| 噪声密度(eN) | 5.8nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 250pA |
商品概述
ADA4522-1/ADA4522-2/ADA4522-4 为单通道/双通道/四通道零漂移运算放大器，具备低噪声、低功耗、地感应输入和轨到轨输出特性，针对不同时间、温度和电压条件下的整体精度进行了优化。宽工作电压和温度范围，以及高开环增益、极低的直流和交流误差，使这些器件非常适合放大极小的输入信号，并能在各种应用中准确重现较大的信号。 ADA4522-1/ADA4522-2/ADA4522-4 的性能指标是在 5.0 V、30 V 和 55 V 电源电压下给出的。这些器件的工作电压范围为 4.5 V 至 55 V，非常适合使用 5 V、10 V、12 V 和 30 V 单端电源的应用，或使用更高单电源以及 ±2.5 V、±5 V 和 ±15 V 双电源的应用。ADA4522-1/ADA4522-2/ADA4522-4 采用片上滤波技术，对电磁干扰 (EMI) 具有高抗扰度。 ADA4522-1/ADA4522-2/ADA4522-4 在 -40°C 至 +125°C 的扩展工业温度范围内进行了全面的性能测试，提供 8 引脚 MSOP、8 引脚 SOIC、14 引脚 SOIC 和 14 引脚 TSSOP 封装。
商品特性
- 低失调电压：最大 5 μV
- 极低的失调电压漂移：最大 22 nV/°C
- 低电压噪声密度：典型值 5.8 nV/√Hz，在 0.1 Hz 至 70 Hz 范围内典型峰峰值为 117 nV
- 低输入偏置电流：典型值 50 pA
- 单位增益交越频率：典型值 3 MHz
- 单电源工作：输入电压范围包含地，输出为轨到轨
- 宽工作电压范围 单电源工作：4.5 V 至 55 V 双电源工作：±2.25 V 至 ±27.5 V
- 集成 EMI 滤波器
- 单位增益稳定
应用领域
- 电感、电容和电阻 (LCR) 测量仪/兆欧表前端放大器
- 称重传感器和电桥传感器
- 磁力平衡秤
- 高精度分流电流检测
- 热电偶/电阻温度检测器 (RTD) 传感器
- 可编程逻辑控制器 (PLC) 输入和输出放大器
