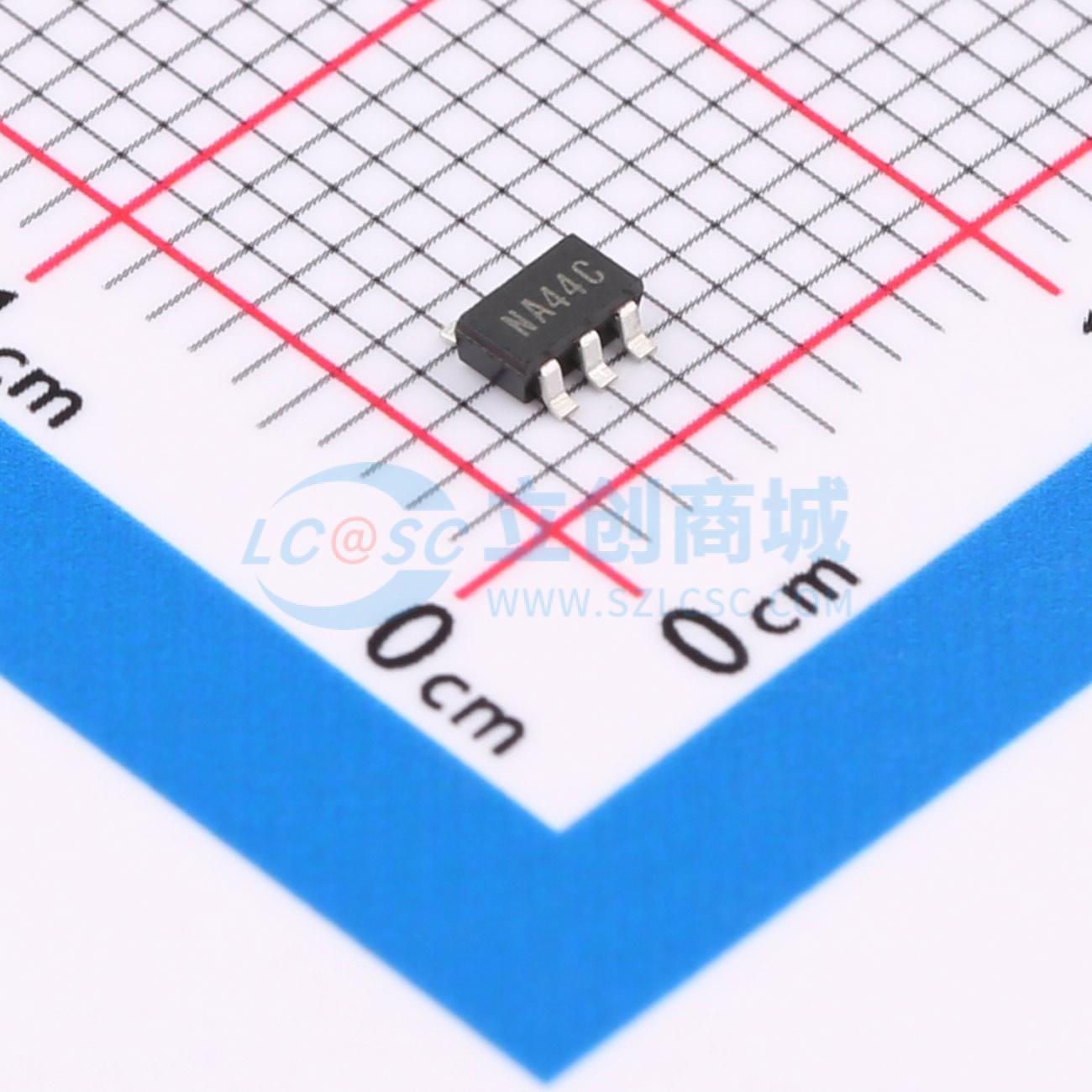

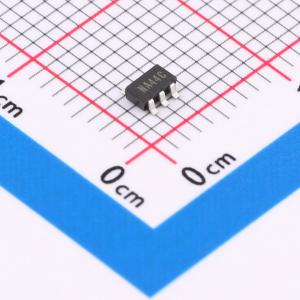

温馨提醒：图片仅供参考，商品以实物为准
XC6802A42XMR-G
800mA单节锂离子和锂聚合物电池线性充电器IC，支持恒流/恒压充电
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 800mA 1锂离子/锂聚合物电池 恒流/恒压单节锂离子电池充电器芯片
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC6802A42XMR-G
- 商品编号
- C160463
- 商品封装
- SOT-25
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.25V~6V | |
| 最大充电电流 | 800mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 15uA |
商品概述
XC6802系列是一款用于单节锂离子和锂聚合物电池的恒流/恒压线性充电IC。XC6802包含一个参考电压源、电池电压监测器、驱动晶体管、恒流/恒压充电电路、过热保护电路和相位补偿电路。电池充电终止电压内部设定为4.2V±0.7%，涓流充电电压及精度为2.9V±3%。在涓流充电模式下，由于仅向电池提供约为满充电电流1/10的电流，因此可以对锂离子和锂聚合物电池进行安全充电。 通过一个外部RSEN电阻，充电电流可自由设置，最大可达800mA（最大值），因此，该系列非常适合各种电池充电应用。该系列的充电状态输出引脚（/CHG引脚）在与外部LED连接时，能够检查IC的充电状态。
商品特性
- 工作电压范围：4.25V ~ 6.0V
- 充电电流：外部设置，最大可达800mA（最大值）
- 充电终止电压：4.2V ±0.7%
- 涓流充电电压：2.9V±3%
- 电源电流（待机）：15μA（典型值）
- 功能：恒流/恒压操作、热关断、自动再充电、充电状态输出引脚、软启动功能（浪涌限制电流）
- 工作环境温度：-40°C ~ +85°C
- 封装：SOT - 89 - 5、SOT - 25、USP - 6C、USP - 6EL
- 环保：符合欧盟RoHS标准，无铅
应用领域
- 充电座、充电托架
- MP3播放器、便携式音频播放器
- 手机、个人数字助理（PDA）
- 蓝牙耳机
