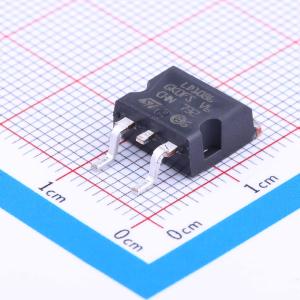

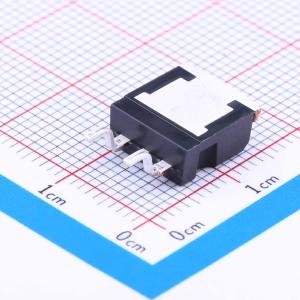

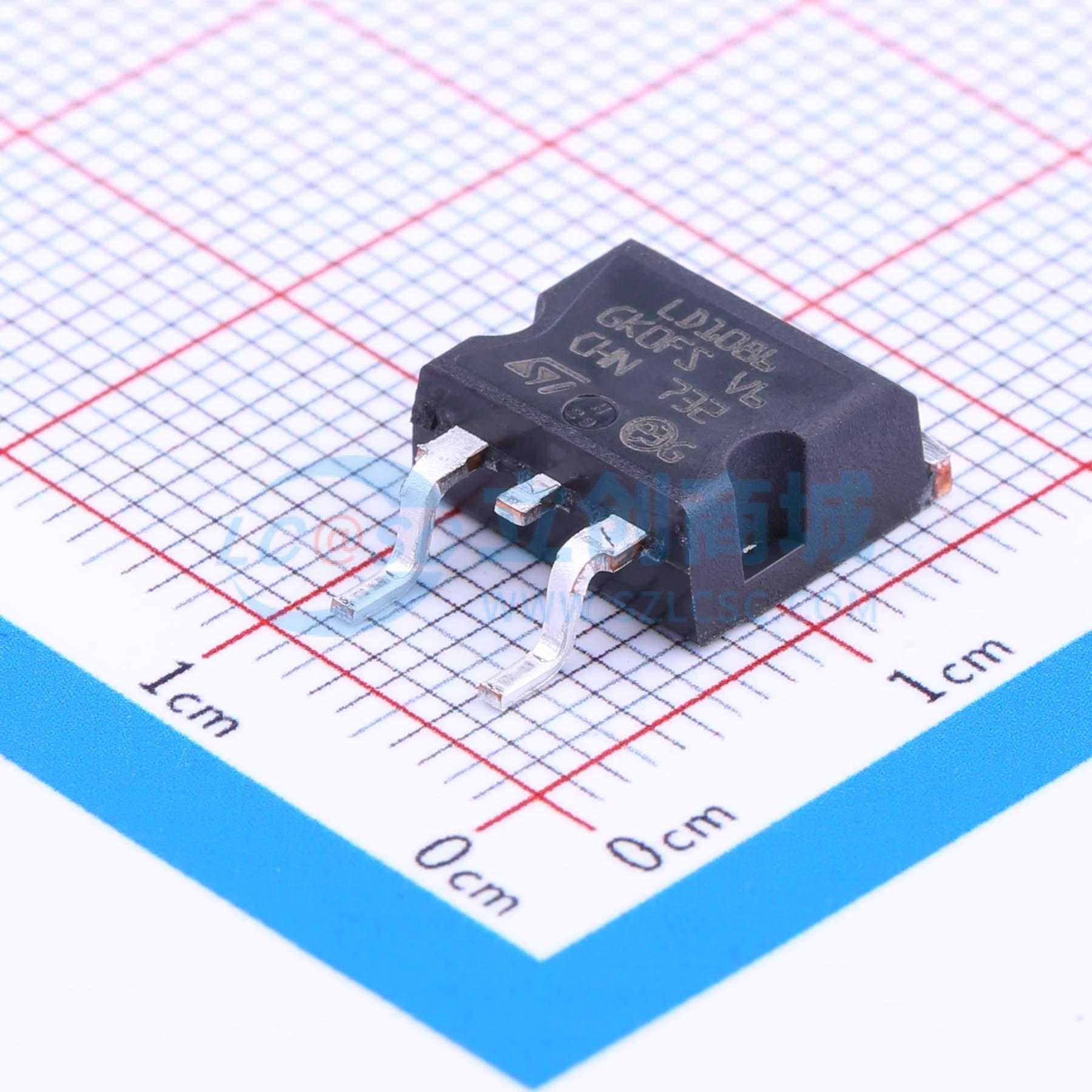

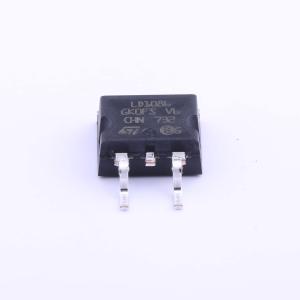

LD1086D2TTR

1.5 A可调与固定低压降正电压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低压降电压调节器，能够提供高达1.5A的输出电流。在最大输出电流下，压降保证最大为1.2V，在较低负载时会降低。与旧的三端可调稳压器引脚兼容，但在压降和输出容差方面性能更好。与PNP稳压器不同，其静态电流流入负载，提高了效率
品牌名称: ST(意法半导体)
商品型号: LD1086D2TTR
商品编号: C160465
商品封装: TO-263-2
包装方式: 编带
商品毛重: 1.915克(g)

商品参数

商品概述

LD1086是一款低压差稳压器，能够提供高达1.5 A的输出电流。在最大输出电流下，压差保证最大为1.2 V，在轻负载时压差会降低。LD1086与旧款三端可调稳压器引脚兼容，但在压差和输出容差方面性能更优。与PNP稳压器不同，PNP稳压器会将部分输出电流作为静态电流消耗掉，而LD1086的静态电流会流入负载，从而提高了效率。仅需一个10 µF（最小值）的电容即可保证稳定性。该器件提供TO - 220、D²PAK、D²PAK/A、DPAK和DFN8 (4x4)封装。片内微调使稳压器能够实现非常严格的输出电压容差；在25 ℃时可达± 1%。LD1086有汽车级产品，采用TO - 220和DPAK封装，可实现可调输出电压。已进行PAT、SYL、SBL统计测试，器件在 - 40 ℃至125 ℃的温度范围内合格。

商品特性

典型压差：1.5 A时为1.3 V
三端可调或固定VOUT输出电压：1.8 V、2.5 V、3.3 V
汽车级（模拟输出中的可调VOUT：25 ℃时为± 1%，全温度范围内为± 2%）
保证输出电流
输出容差：25 ℃时为± 1%
宽工作温度范围： - 40 ℃至125 ℃
可用封装：TO - 220、D2PAK、D2PAK/DPAK和DFN8 (4x4)

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	30V
	输出电压	1.25V~28.5V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	88dB@(120Hz)

	属性	参数值
	压差	1.3V@(1.5A)
	静态电流(Iq)	5mA
	特性	过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
