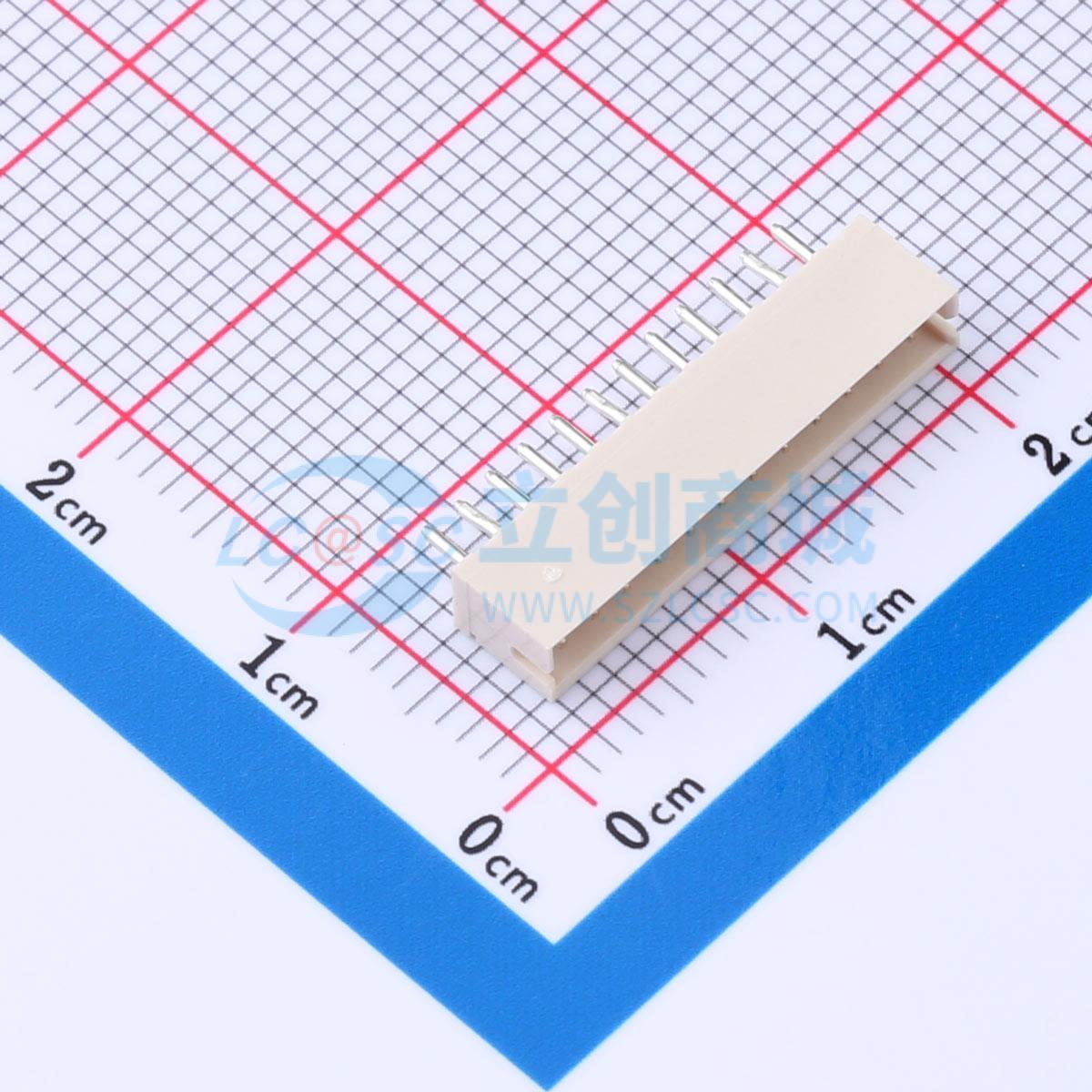

B12B-ZR(LF)(SN)实物图
  • B12B-ZR(LF)(SN)商品缩略图
  • B12B-ZR(LF)(SN)商品缩略图
  • B12B-ZR(LF)(SN)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

B12B-ZR(LF)(SN)

1x12P 间距:1.5mm 直插 系列:ZH

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
这是一款间距为 1.5 mm 的线对板连接器,与顶部插入式通孔插头配合时,安装高度为 5.9 mm,深度为 3.5 mm。外壳锁扣设计提高了触点插入的可操作性。此外,高接触力和圆形引脚的组合提供了稳定的接触性能。
品牌名称
JST
商品型号
B12B-ZR(LF)(SN)
商品编号
C160346
商品封装
插件,P=1.5mm​
包装方式
盒装
商品毛重
0.33克(g)

商品参数

属性参数值
商品目录线对板针座
插针结构1x12P
间距1.5mm
安装方式直插
参考系列ZH
总PIN数12P
排数1
每排PIN数12
行距-
额定电流1A
触头材质黄铜
属性参数值
触头镀层锡
工作温度-25℃~+85℃
额定电压50V
塑料材质玻纤增强PA66
阻燃等级UL94V-0
附加特征-
颜色白色
Z轴-板上高度4.5mm
X轴-板上底边长度(间距线)19.5mm
Y轴-板上底边宽度3.5mm

数据手册PDF
