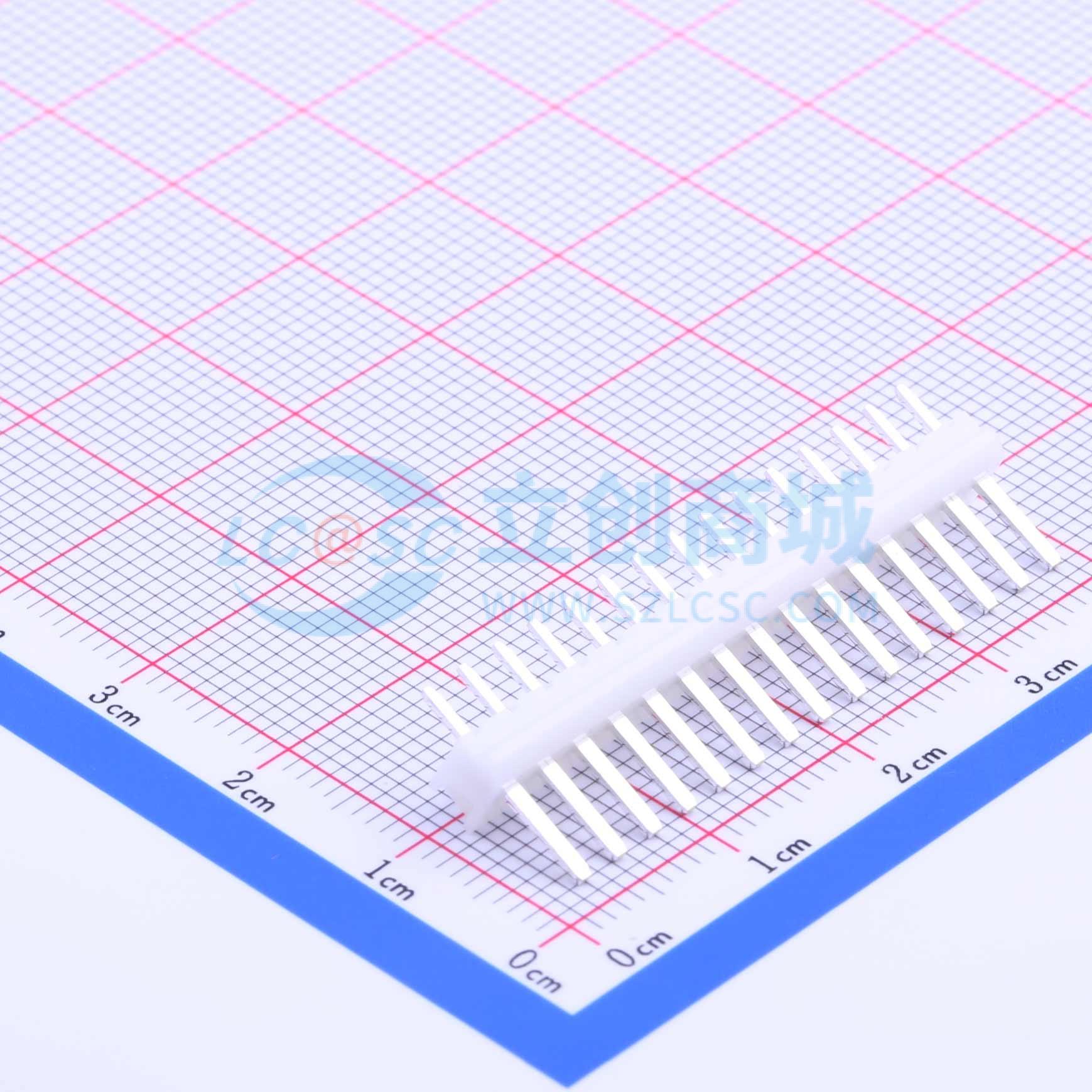

B15P-SHF-1AA(LF)(SN)实物图

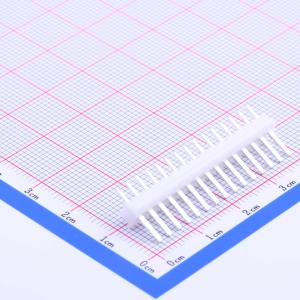

  • B15P-SHF-1AA(LF)(SN)商品缩略图

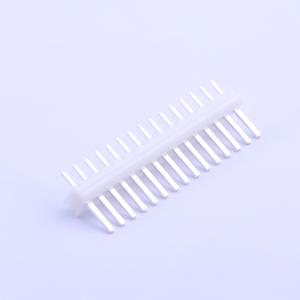

  • B15P-SHF-1AA(LF)(SN)商品缩略图

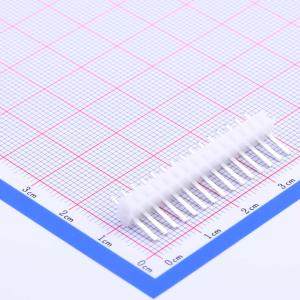

  • B15P-SHF-1AA(LF)(SN)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

B15P-SHF-1AA(LF)(SN)

1x15P 间距:2.5mm 直插 系列:SHF(NH)

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
该产品用于连接电线和印刷电路板。插头有顶部、侧面和底部三种入口配置,使电线可以在任何方向上与印刷电路板垂直或平行。
品牌名称
JST
商品型号
B15P-SHF-1AA(LF)(SN)
商品编号
C160370
商品封装
插件,P=2.5mm​
包装方式
盒装
商品毛重
0.688克(g)

商品参数

属性参数值
商品目录线对板针座
插针结构1x15P
间距2.5mm
安装方式直插
参考系列SHF(NH)
总PIN数15P
排数1
每排PIN数15
行距-
额定电流3A
属性参数值
触头材质黄铜
触头镀层锡
工作温度-25℃~+85℃
额定电压250V
塑料材质PA66
阻燃等级UL94V-0
颜色白色
Z轴-板上高度12.6mm
Y轴-板上底边宽度5.6mm

数据手册PDF

放大查看下载PDF

优惠活动

  • 3折起

    购买数量

    (250个/盒，最小起订量 1 个)
    个
    起订量：1 个250个/盒

    总价金额：

    ￥ 0.00

    近期成交1单
