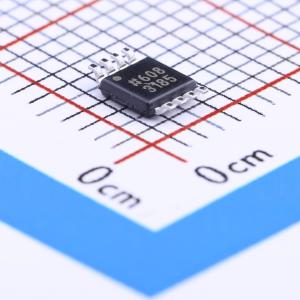

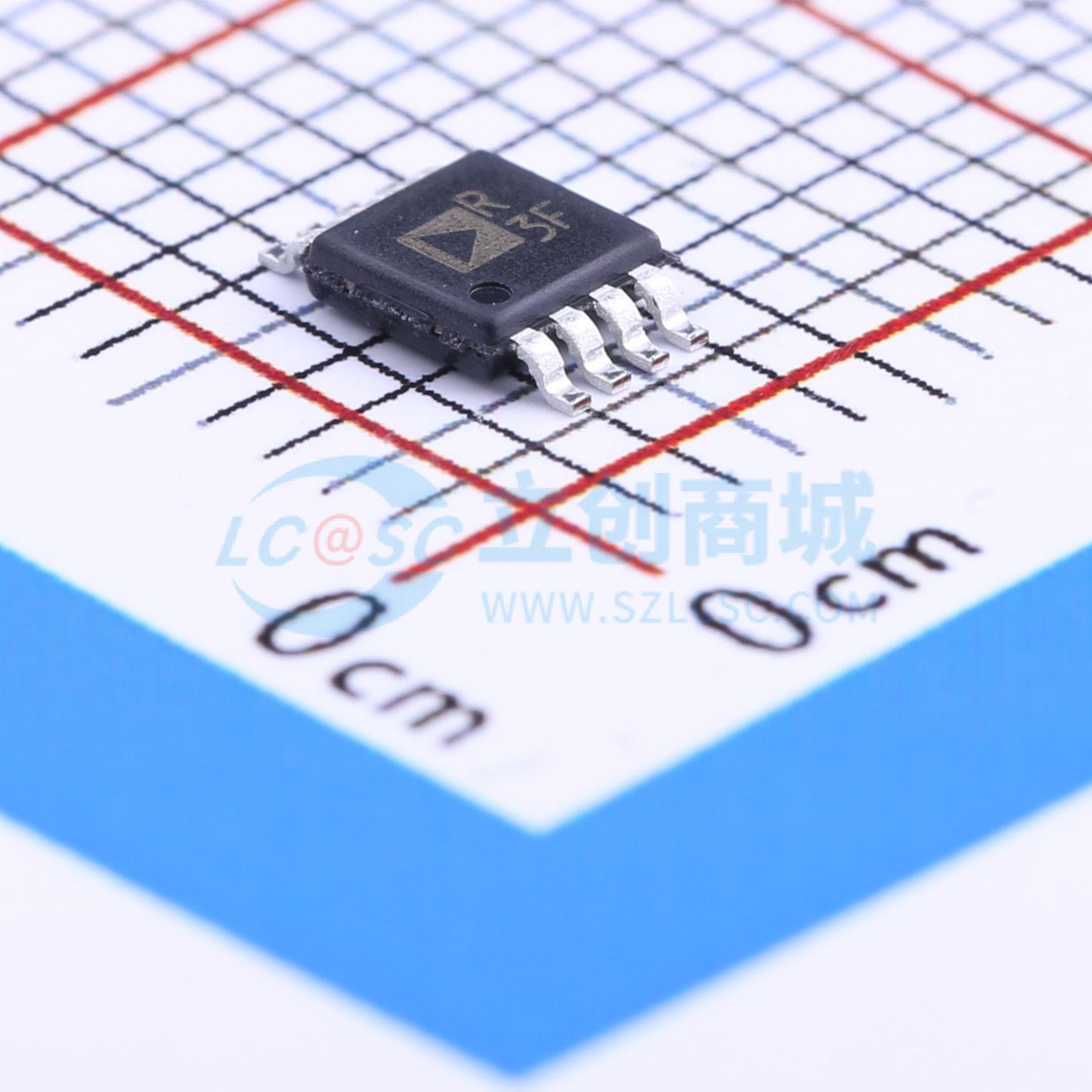

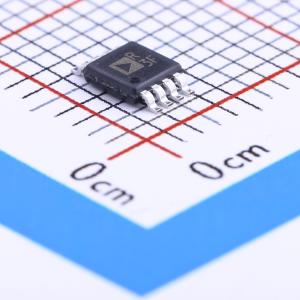

ADR3540WARMZ-R7
微功率、高精度电压基准源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 微功耗、精密、通过汽车应用认证的4.096 V基准电压源
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADR3540WARMZ-R7
- 商品编号
- C159854
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 4.3V~5.5V | |
| 输出电压 | 4.096V | |
| 输出电流 | 10mA | |
| 精度 | ±0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 8ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 100uA | |
| 噪声(0.1Hz-10Hz) | 29uVp-p | |
| 噪声(10Hz-10kHz) | 53uVrms | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品概述
ADR3525W、ADR3530W、ADR3533W、ADR3540W 和 ADR3550W 是低成本、低功耗、高精度的 CMOS 电压基准源，采用 8 引脚 MSOP 封装，具有最高 5 ppm/°C（B 级）、8 ppm/°C（A 级）的温度系数、低工作电流和低输出噪声。 低输出电压滞后和低长期输出电压漂移可提高系统的长期精度。 这些 CMOS 基准源提供五种输出电压，所有规格均适用于 -40°C 至 +125°C 的汽车温度范围。
商品特性
- 最高温度系数：5 ppm/°C（B 级）
- 低长期漂移（LTD）：30 ppm（典型值，初始 1000 小时）
- 初始输出电压误差：±0.1%（最大值）
- 工作温度范围：-40°C 至 +125°C
- 输出电流：源电流 +10 mA，灌电流 -3 mA
- 低静态电流：100 μA（最大值）
- 低压差电压：2 mA 时为 250 mV
- 输出电压噪声（0.1 Hz 至 10 Hz）：4.096 V 时为 29 μV 峰 - 峰值（典型值）
- 符合汽车应用要求
应用领域
- 汽车电池监测器
- 便携式仪器
- 过程变送器
- 远程传感器
- 医疗仪器
