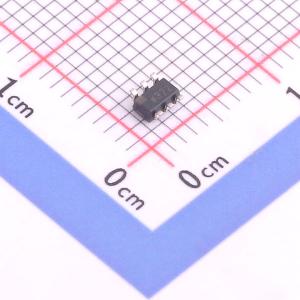

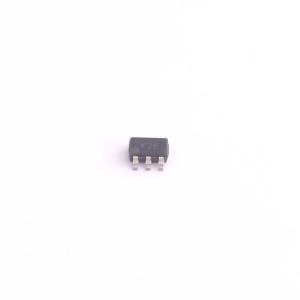

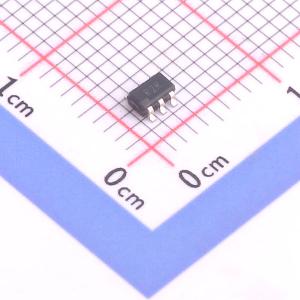

温馨提醒：图片仅供参考，商品以实物为准
ADR3412ARJZ-R2
微功率、高精度电压基准源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADR3412/ADR3420/ADR3425/ADR3430/ADR3433/ADR3440/ADR3450是低成本、微功耗、高精度的CMOS电压基准源，初始精度达±0.1%，工作电流低，采用小型SOT - 23封装且输出噪声低。为实现高精度，在最终组装过程中，采用亚德诺半导体（Analog Devices, Inc.）专有的DigiTrim技术对输出电压和温度系数进行数字微调。该器件的低输出电压滞后特性和低长期输出电压漂移进一步提高了稳定性和系统可靠性
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADR3412ARJZ-R2
- 商品编号
- C159856
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.073克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 2.3V~5.5V | |
| 输出电压 | 1.2V | |
| 输出电流 | 10mA | |
| 精度 | ±0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 8ppm/℃ | |
| 静态电流(Iq) | 100uA | |
| 噪声(0.1Hz-10Hz) | 8uVp-p | |
| 噪声(10Hz-10kHz) | 28uVrms | |
| 工作温度 | -40℃~+125℃ |
商品概述
ADR3412/ADR3420/ADR3430/ADR3433/ADR3440/ADR3450是低成本、低功耗、高精度的CMOS电压基准源，初始精度为±0.1%，工作电流低，采用小型SOT-23封装，输出噪声低。为实现高精度，在最终组装过程中，采用专有的DigiTrim技术对输出电压和温度系数进行数字微调。 该器件的低输出电压滞后特性和低长期输出电压漂移进一步提高了稳定性和系统可靠性。此外，该器件的低工作电流（最大100 μA）便于在低功耗设备中使用，其低输出噪声有助于在关键信号处理系统中保持信号完整性。 这些CMOS基准源提供多种输出电压选项，所有规格均适用于-40°C至+125°C的工业温度范围。
商品特性
- 初始精度：±0.1%（最大）
- 最大温度系数：8 ppm/°C
- 工作温度范围：-40°C至+125°C
- 输出电流：+10 mA源电流/-3 mA灌电流
- 低静态电流：100 μA（最大）
- 低压差电压：2 mA时为250 mV
- 输出噪声（0.1 Hz至10 Hz）：1.2 V时<10 μV峰峰值（典型值）
- 6引脚SOT-23封装
应用领域
- 精密数据采集系统
- 工业仪表
- 医疗设备
- 电池供电设备
