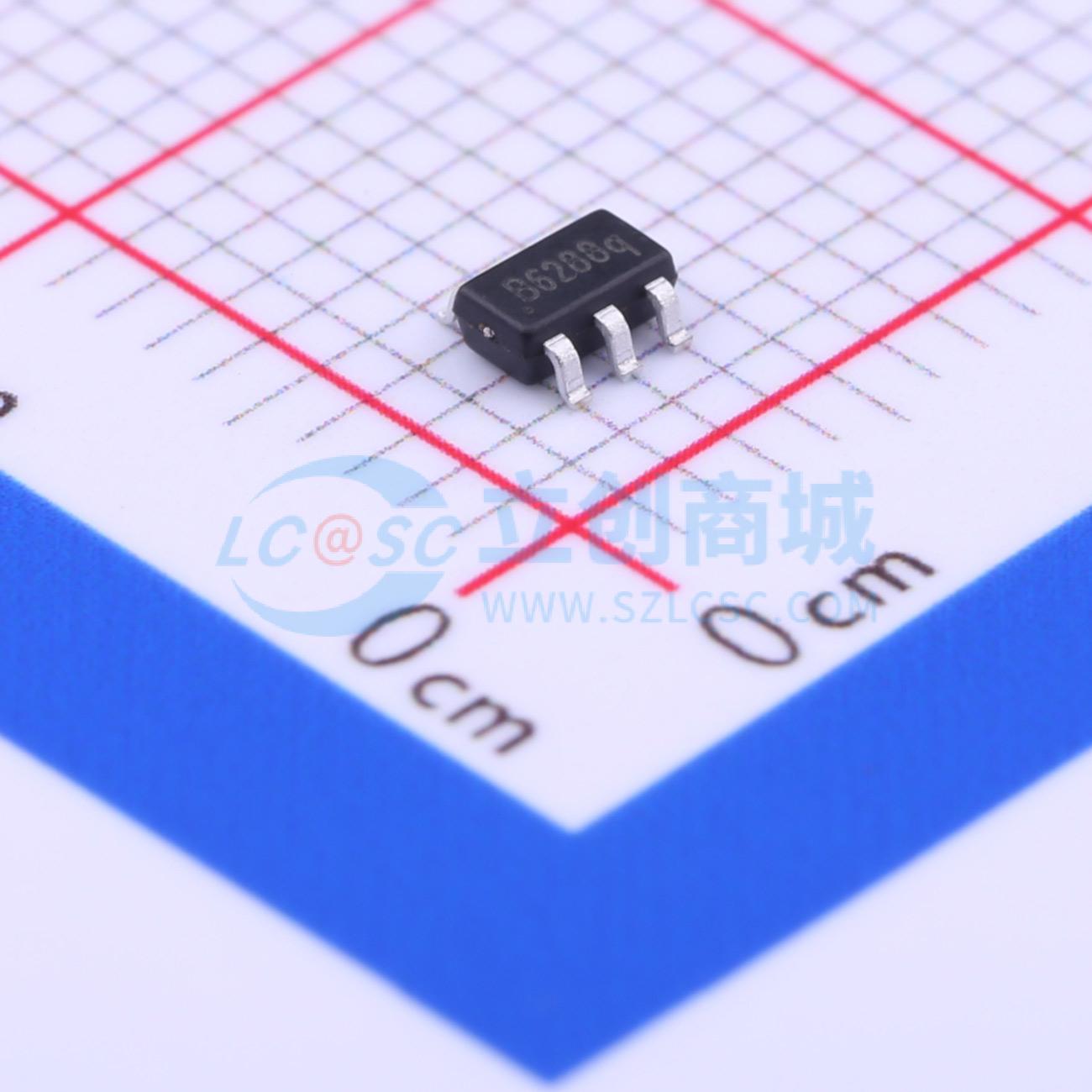

温馨提醒：图片仅供参考，商品以实物为准
SB6286
高效1.2MHz 2A升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SB6286是一款高效的1.2MHz、6引脚SOT23封装的电流模式升压转换器,适用于小型低功耗应用。该转换器集成了80mΩ的功率MOSFET,支持2V至24V的输入电压范围,最大输出电压可达28V,具有内部补偿和自动脉冲频率调制功能。
- 品牌名称
- SHOUDING(首鼎半导体)
- 商品型号
- SB6286
- 商品编号
- C157668
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2V~24V | |
| 输出电压 | 28V | |
| 输出电流 | 2A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 2.2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SB6286是一款常频、6引脚SOT23电流模式升压转换器，适用于小型低功耗应用。SB6286的开关频率为1.2MHz，允许使用高度不超过2mm的小型低成本电容和电感。内部软启动功能使得浪涌电流很小，并延长了电池寿命。
SB6286具有在轻负载下自动切换到脉冲频率调制模式的功能。SB6286包括欠压锁定、电流限制和热过载保护，以防止输出过载时损坏。SB6286采用小尺寸6引脚SOT-23封装。
应用领域
- 电池供电设备
- 机顶盒
- LCD 基础电源
- DSL 和电缆调制解调器和路由器
- 从PCI或PCI Express插槽供电的网络卡
