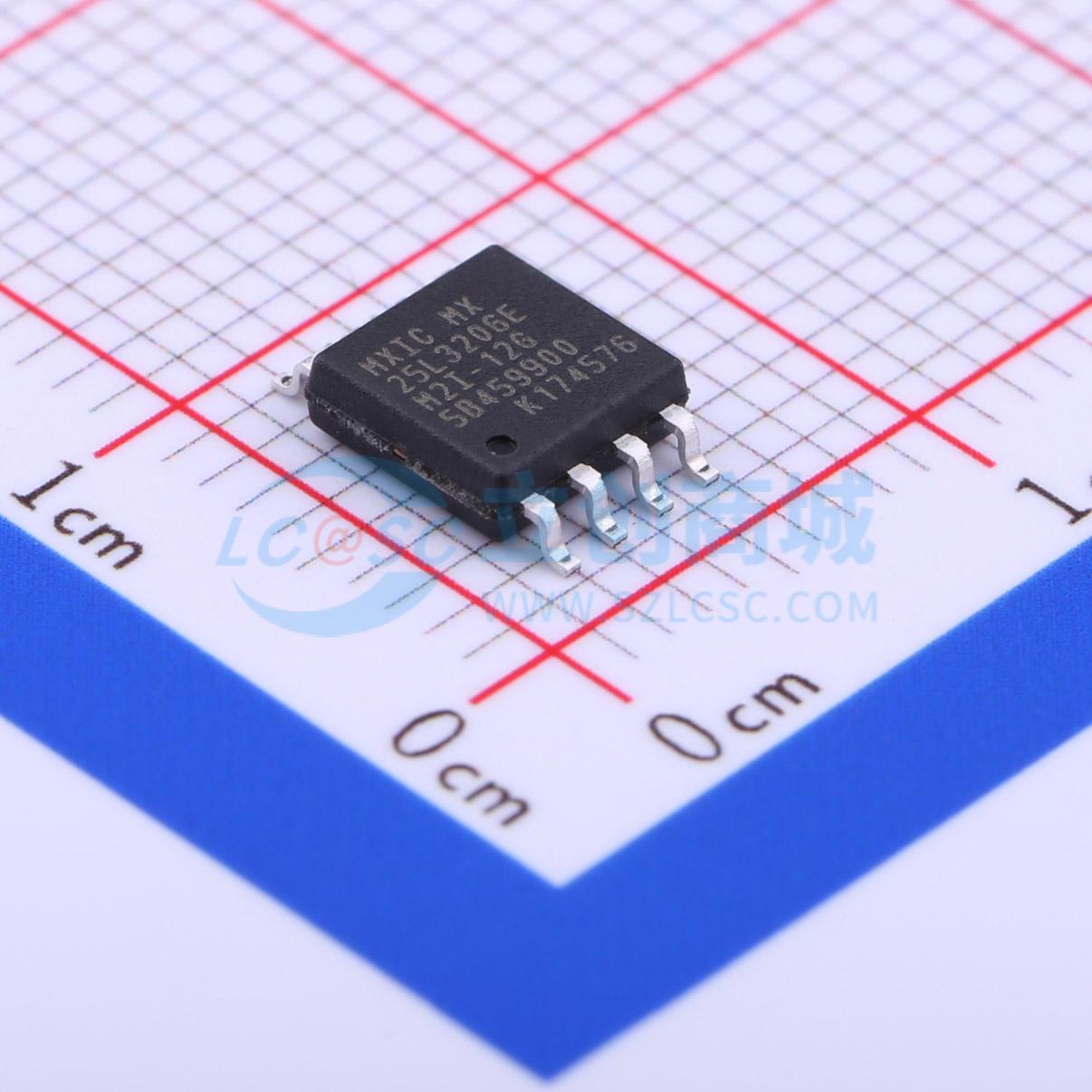

MX25L3206EM2I-12G
MX25L3206EM2I-12G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 32-Mbit(32M x 1bit/16M x 2bit,4Mx8)，SPI接口，工作电压：2.7V to 3.6V
- 品牌名称
- MXIC(旺宏电子)
- 商品型号
- MX25L3206EM2I-12G
- 商品编号
- C16142
- 商品封装
- SOP-8-200mil
- 包装方式
- 管装
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NOR FLASH | |
| 接口类型 | SPI | |
| 存储容量 | 32Mbit | |
| 时钟频率(fc) | 86MHz | |
| 工作电压 | 2.7V~3.6V | |
| 待机电流 | 40uA |
| 属性 | 参数值 | |
|---|---|---|
| 擦写寿命 | 100000次 | |
| 页写入时间(Tpp) | 600us | |
| 块擦除时间(tBE) | 2s@(64KB) | |
| 数据保留 - TDR(年) | 20年 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 单电源操作 - 读、擦除和编程操作的电压为 2.7 至 3.6V
- 串行外设接口兼容 -- 模式 0 和模式 3
- 33,554,432 x 1 位结构或 16,777,216×2 位（双输出模式）结构
- 1024 个相等的扇区，每个扇区 4K 字节 - 任何扇区都可以单独擦除
- 64 个相等的块，每个块 64K 字节 - 任何块都可以单独擦除
- 编程能力 - 字节基 - 页基（256 字节）
- 闩锁保护，从 -1V 到 Vcc +1V 可达 100mA
- 高性能 - 快速访问时间：86MHz 串行时钟 - 双输出模式的串行时钟：80MHz - 快速编程时间：0.6ms(典型值) 和 3ms(最大值)/页 - 字节编程时间：9us（典型值） - 快速擦除时间：40ms(典型值) /扇区；0.4s(典型值) /块
- 低功耗 - 低有源读取电流：86MHz 时 25mA(最大值) - 低有源编程电流：15mA（典型值） - 低有源扇区擦除电流：9mA（典型值） - 待机电流：15uA（最大值） - 深度掉电模式 2uA（典型值）
- 典型的 100,000 次擦除/编程周期
- 20 年的数据保留
- 输入数据格式 - 1 字节命令代码
- 高级安全功能 - 块锁保护，BP3~BP0 状态位定义要进行软件保护以防止编程和擦除指令的区域大小
- 额外的 512 位安全 OTP 用于唯一标识符
- 自动擦除和自动编程算法 - 自动擦除并验证所选扇区的数据 - 通过内部算法自动编程并验证所选页面的数据
