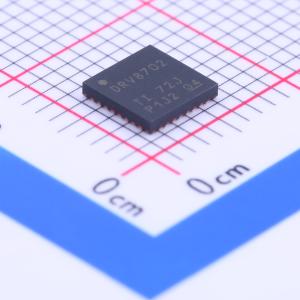

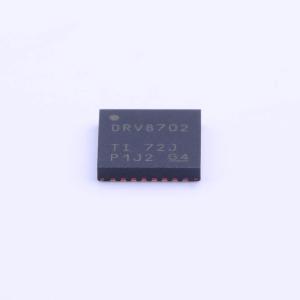

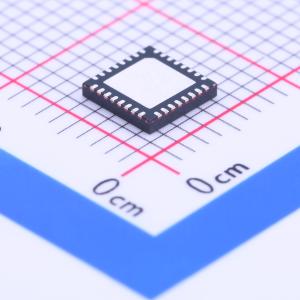

DRV8702QRHBTQ1
有刷直流电机驱动芯片 45V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8702-Q1 汽车类 47V H 桥智能栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8702QRHBTQ1
- 商品编号
- C155750
- 商品封装
- HVQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.154克(g)
商品参数
参数完善中
商品概述
DRV870x-Q1 器件系列是一种单通道H 桥栅极驱动器，它使用四个外部N 通道MOSFET，旨在驱动一个双向刷式直流电机。 PH/EN、独立H 桥或PWM 接口允许轻松连接到控制器电路。内部感测放大器提供可调的电流控制。这款栅极驱动器内置有相应的电路，以便能够采用关断时间固定的PWM 电流斩波来调节绕组电流。 DRV870x-Q1 器件系列通过10.5V VGS 栅极驱动器驱动高侧和低侧FET。所有外部FET 的栅极驱动电流都可通过单一外部电阻器或通过串行外设接口(SPI) 进行配置。 低功耗睡眠模式可将部分内部电路关断，从而实现极低的静态电流消耗。
商品特性
- 符合汽车类应用的AEC-Q100 标准
- 器件温度1 级： -40°C 至 +125°C 的环境运行温度范围
- 单通道H 桥栅极驱动器 – 驱动四个外部N 通道MOSFET
- 支持100% 脉宽调制(PWM) 占空比工作
- 电源电压范围：5.5V 至45V
- 三个控制接口选项 – PH/EN、独立H 桥和PWM
- 用于配置的串行接口(DRV8703-Q1)
- 用于转换率控制的可调栅极驱动器
- 每个H 桥独立控制
- 支持1.8V、3.3V 和5V 逻辑输入
- 电流分流放大器
- 集成PWM 电流调节功能
- 低功耗休眠模式
- 小型封装尺寸 – 32 引脚VQFN 封装 – 5mm×5mm – 可湿侧面封装
- 电源欠压锁定(UVLO)
- 电荷泵欠压(CPUV) 锁定
- 过流保护(OCP)
- 栅极驱动器故障(GDF)
- 热关断(TSD)
- 监视器计时器(DRV8703-Q1)
- 故障调节输出(nFAULT)
应用领域
- 电动车窗升降器
- 电动天窗
- 电动座椅
- 电动滑动门
- 继电器更换
- 电动后备箱和尾门
- 刷式直流泵
