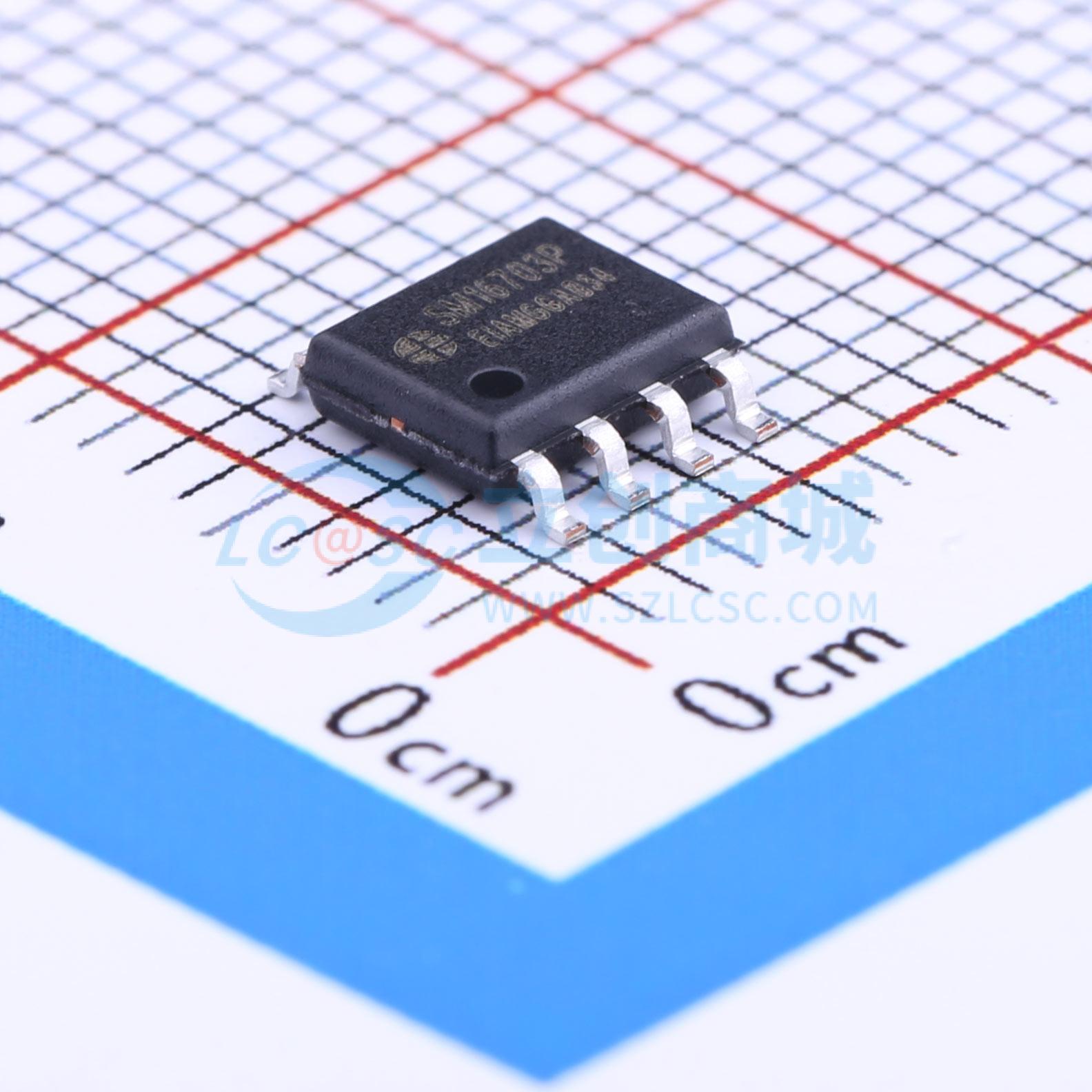

温馨提醒：图片仅供参考，商品以实物为准
SM16703P
装饰照明驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 上电亮白灯，单线串行三通道LED驱动
- 品牌名称
- 明微
- 商品型号
- SM16703P
- 商品编号
- C155753
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5V~24V | |
| 开关频率 | 1.2kHz | |
| 通道数 | 3 | |
| 输出电流 | 17mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
SM16703P是单线传输三通道LED驱动控制专用芯片，采用单极性归零码通信协议。 芯片内含电源稳压电路，信号解码模块，数据缓存器，内置恒流电路，输出驱动采用专利SPWM技术，以及内置RC振荡器。
商品特性
- 同步刷新
- 采用高压CMOS工艺
- 芯片输入电压5~24V@内置稳压电路
- OUT输出端口耐压26V
- 辉度调节电路（256级辉度可调）
- 默认上电亮白灯
- 默认输出恒流值17mA
- 单线串行级联接口（DIN、DOUT）
- 内置高精度及高稳定性振荡器
- 数据整形：接受完本单元数据自动将后续数据整形输出
- 数据发送速率800Kbps
- 封装形式：SOP8
应用领域
- 室内LED装饰照明
- 建筑LED外观/情景照明
- 洗墙灯、窗帘屏
- 穿孔字
- 护栏管
