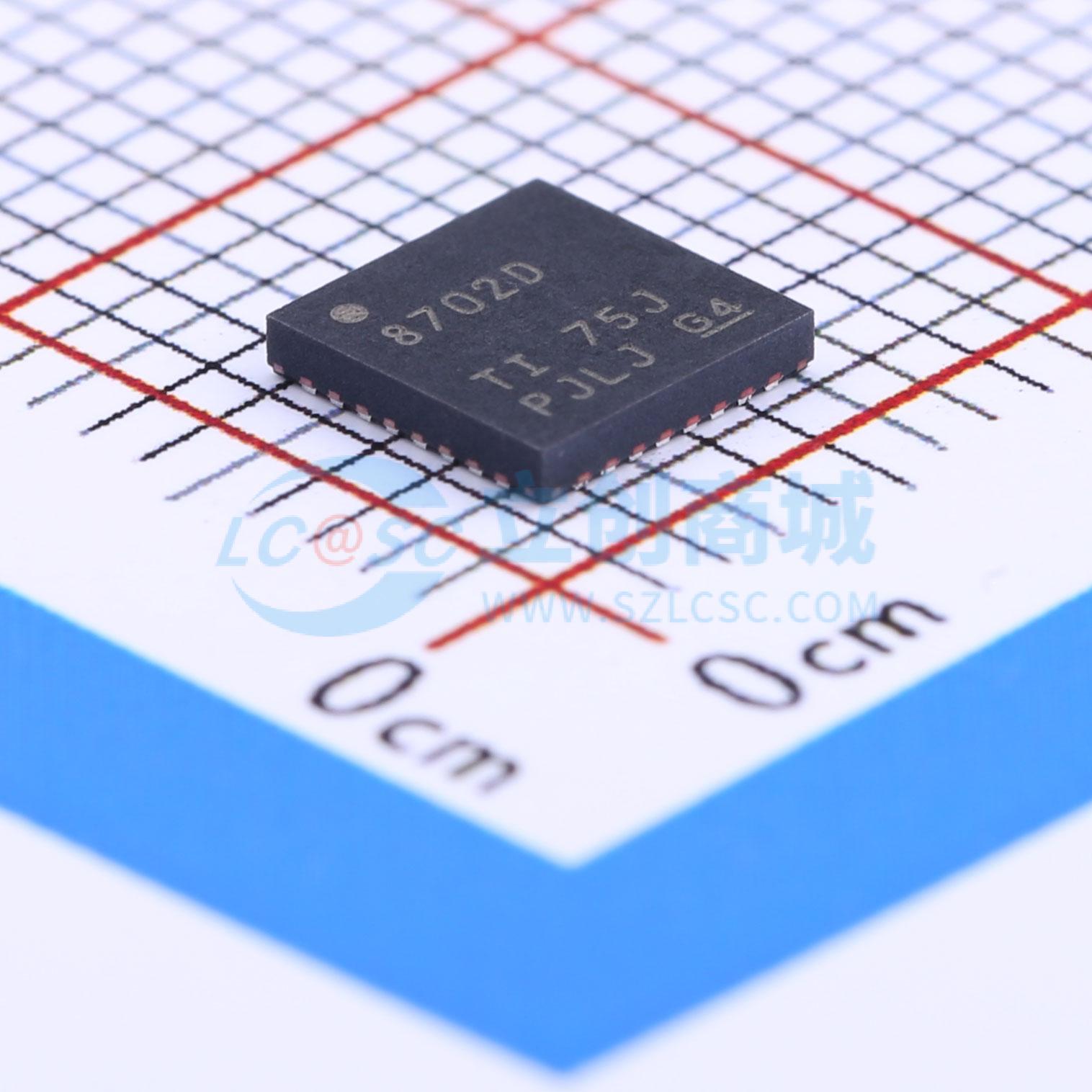

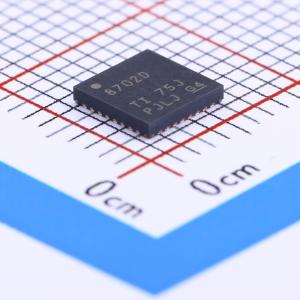

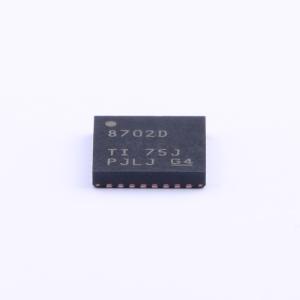

DRV8702DQRHBTQ1
DRV8702DQRHBTQ1
SMT扩展库PCB免费打样
- 描述
- DRV8702D-Q1 汽车类 47V 半桥智能栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8702DQRHBTQ1
- 商品编号
- C155749
- 商品封装
- VQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 灌电流(IOL) | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 250mA | |
| 工作电压 | 5.5V~45V | |
| 工作温度 | -40℃~+125℃ |
商品概述
DRV870xD-Q1 器件系列是一种半桥栅极驱动器，它使用两个外部N 通道MOSFET，旨在驱动单向刷式直流电机或螺线管负载。 PWM 接口允许轻松连接到控制器电路。内部感测放大器提供可调的电流控制。这款栅极驱动器内置有相应的电路，以便能够采用关断时间固定的PWM 电流斩波来调节绕组电流。 DRV870xD-Q1 器件系列通过 10.5V VGS 栅极驱动器驱动高侧和低侧FET。所有外部FET 的栅极驱动电流都可通过单一外部电阻器或通过串行外设接口(SPI) 进行配置。 低功耗睡眠模式可将部分内部电路关断，从而实现极低的静态电流消耗。
商品特性
- 符合汽车类应用的AEC-Q100 标准
- 器件温度1 级： -40°C 至 +125°C 的环境运行温度范围
- 单通道半桥栅极驱动器，驱动两个外部N 通道MOSFET
- 支持 100% 脉宽调制(PWM) 占空比工作
- 电源电压范围：5.5V 至45V
- PWM 控制接口
- 用于配置的串行接口(DRV8703D-Q1)
- 用于转换率控制的可调栅极驱动器
- 支持1.8V、3.3V 和5V 逻辑输入
- 电流分流放大器
- 集成PWM 电流调节功能
- 低功耗休眠模式
- 小型封装尺寸，32 引脚VQFN 封装，5mm×5mm 可湿侧面封装
- 电源欠压锁定(UVLO)
- 电荷泵欠压(CPUV) 锁定
- 过流保护(OCP)
- 栅极驱动器故障(GDF)
- 热关断(TSD)
- 监视器计时器(DRV8703D-Q1)
- 故障调节输出(nFAULT)
应用领域
- 燃油泵
- 单向刷式直流电机
- 继电器或螺线管
- 单极负载
