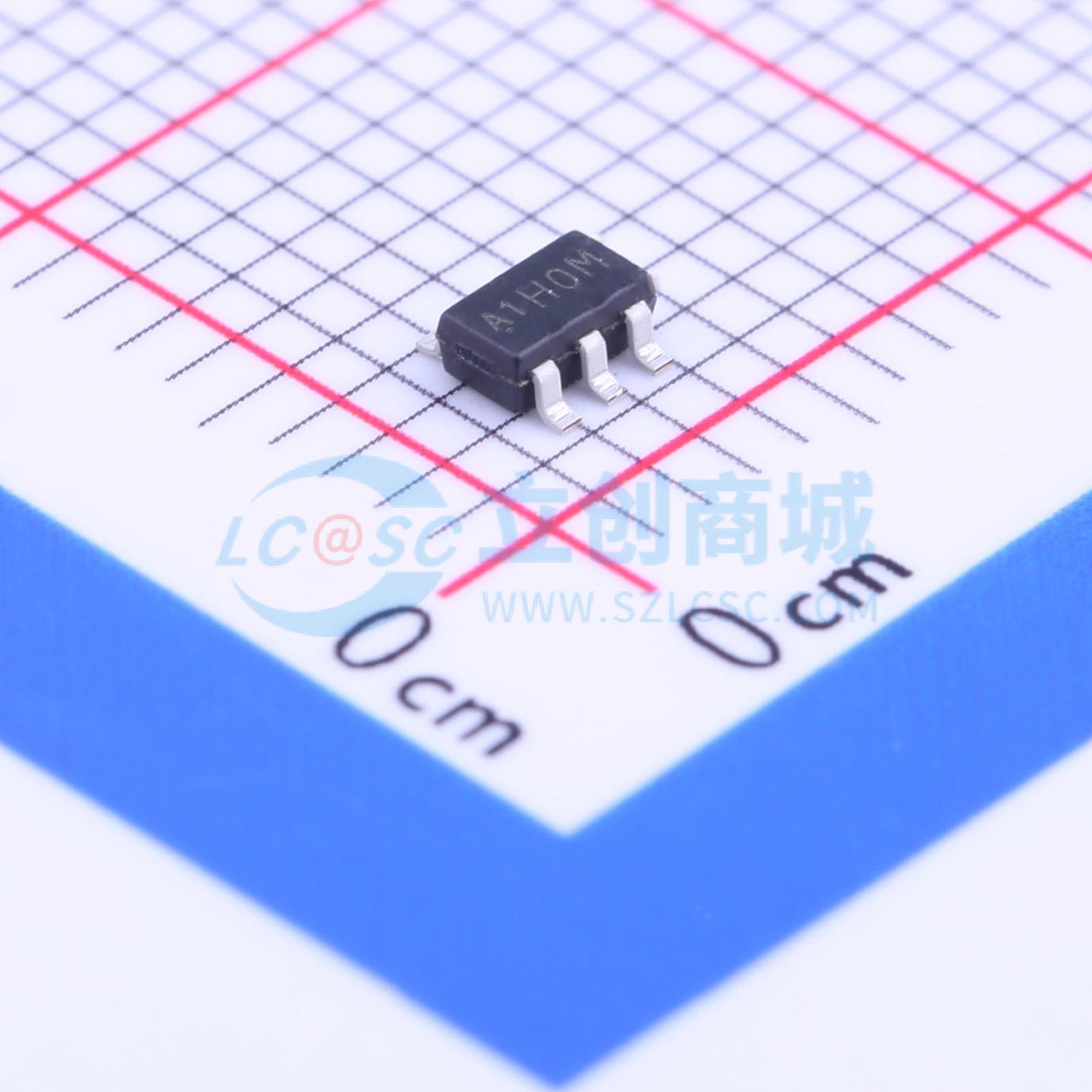

温馨提醒：图片仅供参考，商品以实物为准
XC6206J302MR-G
输入6V 输出3V 200mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC6206J系列是采用CMOS工艺制造的高精度、低噪声正电压LDO稳压器。该系列实现了极低的电源电流，典型值为1.0 μA，由参考电压源、误差放大器、限流电路、相位补偿电路以及驱动晶体管组成。
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC6206J302MR-G
- 商品编号
- C155729
- 商品封装
- SOT-25
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 320mV@(100mA) | |
| 静态电流(Iq) | 1uA | |
| 特性 | 过流保护；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
XC6206J系列是采用CMOS工艺制造的高精度、低噪声正电压LDO稳压器。该系列实现了极低的电源电流，典型值为1.0μA，由参考电压源、误差放大器、限流电路、相位补偿电路和驱动晶体管组成。该系列还与低ESR陶瓷电容（CL）兼容，可增强输出稳定性。限流器的折返电路还可作为输出限流器和输出引脚的短路保护。
商品特性
- 最大输出电流：200mA
- 压差：当输出电流为100mA（输出电压为3.0V）时，压差为200mV
- 工作电压范围：1.5V ~ 6.0V
- 输出电压：0.9~4.0V（以0.1V递增）
- 低消耗电流：典型值为1.0μA
- 保护电路：限流典型值为300mA，短路保护典型值为50mA
- 外部电容：0.1μF~1.0μF
- 工作环境温度：-40°C~+85°C
- 封装：SOT-25-02
- 环保：符合欧盟RoHS标准，无铅
应用领域
- 移动设备/终端
- 通信设备（蓝牙、Wi-Fi、GPS等）
- 模块（通信、摄像头等）
- 手机
- 智能手机
