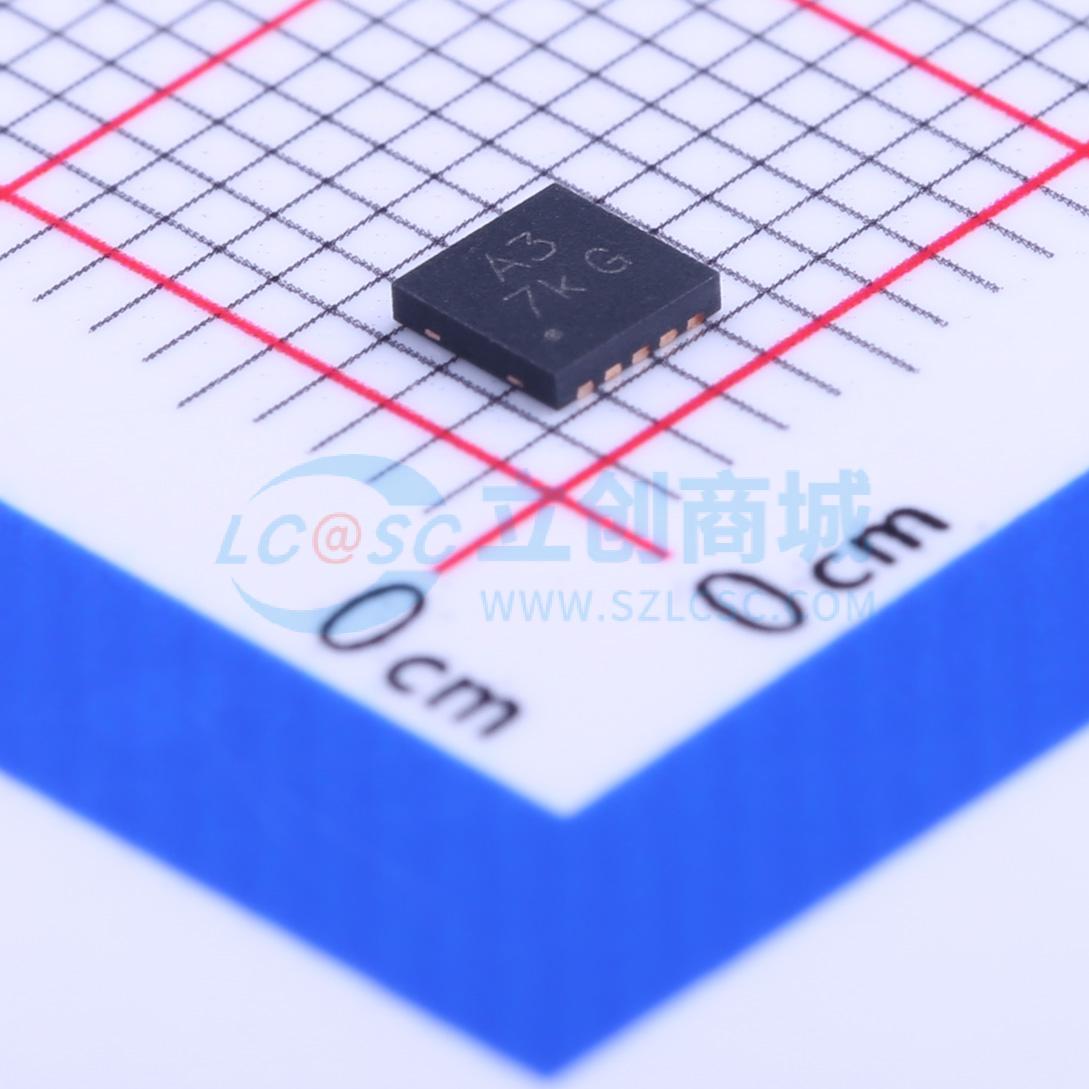

ULN2003F12FN-7
多通道继电器和电感负载灌电流驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 多通道灌电流驱动器分别由7通道和4通道输出级组成。7通道灌电流驱动器具有7个低输出阻抗驱动器，可最大程度降低片上功耗，是实际应用中流行的ULN2003A系列的低功耗升级版。当驱动典型的12V继电器线圈时，与ULN2003A相比，功耗降低12倍。4通道灌电流驱动器是一种低功耗变体，得益于较少的通道集成，更适合仅需要4通道驱动器的应用，如驱动低压步进电机等
- 品牌名称
- DIODES(美台)
- 商品型号
- ULN2003F12FN-7
- 商品编号
- C155522
- 商品封装
- UDFN-3030-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 四路 | |
| 集射极击穿电压(Vceo) | 20V | |
| 集电极电流(Ic) | 1A | |
| 最大输入电压(VI) | 5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 集电极漏电流(Icex) | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 750mV | |
| 输入电流(on) | 12uA | |
| 输入电流(off) | 250nA | |
| 正向压降(Vf) | 1.2V | |
| 反向电流(Ir) | - | |
| 输入电容(Ci) | - | |
| 类型 | BJT |
商品概述
ULN2003V12和ULN2003F12分别是由7通道和4通道输出级组成的多通道灌电流驱动器。ULN2003V12灌电流驱动器具有7个低输出阻抗驱动器，可将片上功耗降至最低，是实际应用中流行的ULN2003A系列的低功耗升级版。在驱动典型的12V继电器线圈时，与ULN2003A相比，ULN2003V12的功耗降低12倍。ULN2003F12是一种低功耗变体，受益于较少的通道集成，更适合仅需要4通道驱动器的应用，如驱动低压步进电机等。ULN2003V12和ULN2003F12均支持3.3V至5V的CMOS逻辑输入接口，因此与各种微控制器和其他逻辑接口兼容，并且具有改进的输入接口，可将从外部驱动器汲取的输入直流电流降至最低。集成在ULN2003V12和ULN2003F12上的输入RC缓冲电路可改善在嘈杂工作条件下的性能，输入级的内部下拉电阻有助于使输入逻辑实现三态。如功能图所示，ULN2003V12和ULN2003F12的每个输出都具有一个内部续流二极管，该二极管以共阴极配置连接在COM引脚处，通过并联多个相邻通道可灵活增加灌电流能力。在典型条件下，当所有7个通道并联连接时，ULN2003V12可支持高达1.0A的负载电流。
商品特性
- 4通道和7通道大电流灌电流驱动器
- 支持高达20V的输出上拉电压
- 在3.3V逻辑输入下，每通道典型灌电流为100mA时，低输出电压为0.6V（典型值）
- 在5.0V逻辑输入下，每通道典型灌电流为140mA
- 与3.3V和5.0V微控制器及逻辑接口兼容
- 内部续流二极管用于感性反冲保护
- 输入下拉电阻允许输入驱动器三态
- 输入RC缓冲器可消除嘈杂环境中的杂散操作
- ESD：4kV HBM，1kV CDM
- 提供10引脚SiC、16引脚PSSOP和10引脚DFN3030封装
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 与常用逻辑类型兼容的输入
- 继电器驱动应用
- 步进电机应用
- 逻辑电平转换
