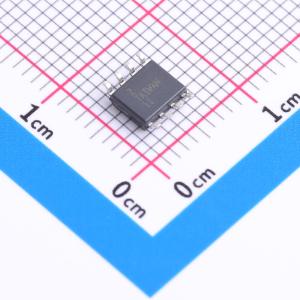

温馨提醒：图片仅供参考，商品以实物为准

MAX6126BASA25+

2.7V~12.6V 串联 380uA 5ppm/℃

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MAX6126是一款超低噪声、高精度的低压差电压基准源。该系列电压基准源采用了曲率校正电路和高稳定性、激光微调的薄膜电阻，可实现3ppm/°C（最大值）的温度系数和出色的±0.02%（最大值）初始精度。其专有的低噪声基准架构可产生1.3μVₚ₋ₚ的低闪烁噪声，以及低至60nV/√Hz（2.048V输出）的宽带噪声，且不会像常见的低噪声基准源那样增加电源电流
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6126BASA25+
商品编号: C1575282
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.213克(g)

商品参数

商品概述

MAX6126是一款超低噪声、高精度、低压差电压基准。其采用曲率校正电路和高稳定性激光微调薄膜电阻，具有3ppm/℃（最大）温度系数和±0.02%（最大）初始精度。专有低噪声基准架构在无需增加电源电流的情况下实现低至1.3μVpp的闪烁噪声和60nV/√Hz的宽带噪声（2.048V输出）。在噪声抑制引脚添加0.1μF电容可将宽带噪声改善至35nV/√Hz并提高交流电源抑制比。该串联型基准支持2.7V至12.6V宽电源电压范围，负载调整率小于0.025Ω（灌/拉电流高达10mA），并支持汽车级温度范围-40℃至+125℃。

商品特性

超低1.3μVpp噪声（0.1Hz至10Hz，2.048V输出）
超低3ppm/℃（最大）温度系数
±0.02%（最大）初始精度
宽电源电压范围：（VOUT+200mV）至12.6V
低200mV（最大）压差电压
380μA静态电源电流
10mA灌/拉电流能力
与0.1μF至10μF负载电容稳定
低20ppm/1000小时长期稳定性
0.025Ω（最大）负载调整率
20μV/V（最大）线性调整率
用于远程检测的力与检测输出
电源电流几乎与电源电压无关，无需外部电阻

应用领域

高分辨率A/D和D/A转换器
自动测试设备（ATE）
高精度参考标准
精密电流源
数字电压表
高精度工业与过程控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	2.7V~12.6V
	输出电压	2.5V
	输出电流	10mA
	精度	±0.06%
	温度系数	5ppm/℃

	属性	参数值
	电压基准类型	串联
	静态电流(Iq)	380uA
	最小阴极电流调节	-
	噪声(0.1Hz-10Hz)	1.3uVp-p
	工作温度	-40℃~+125℃
	功能特性	-
