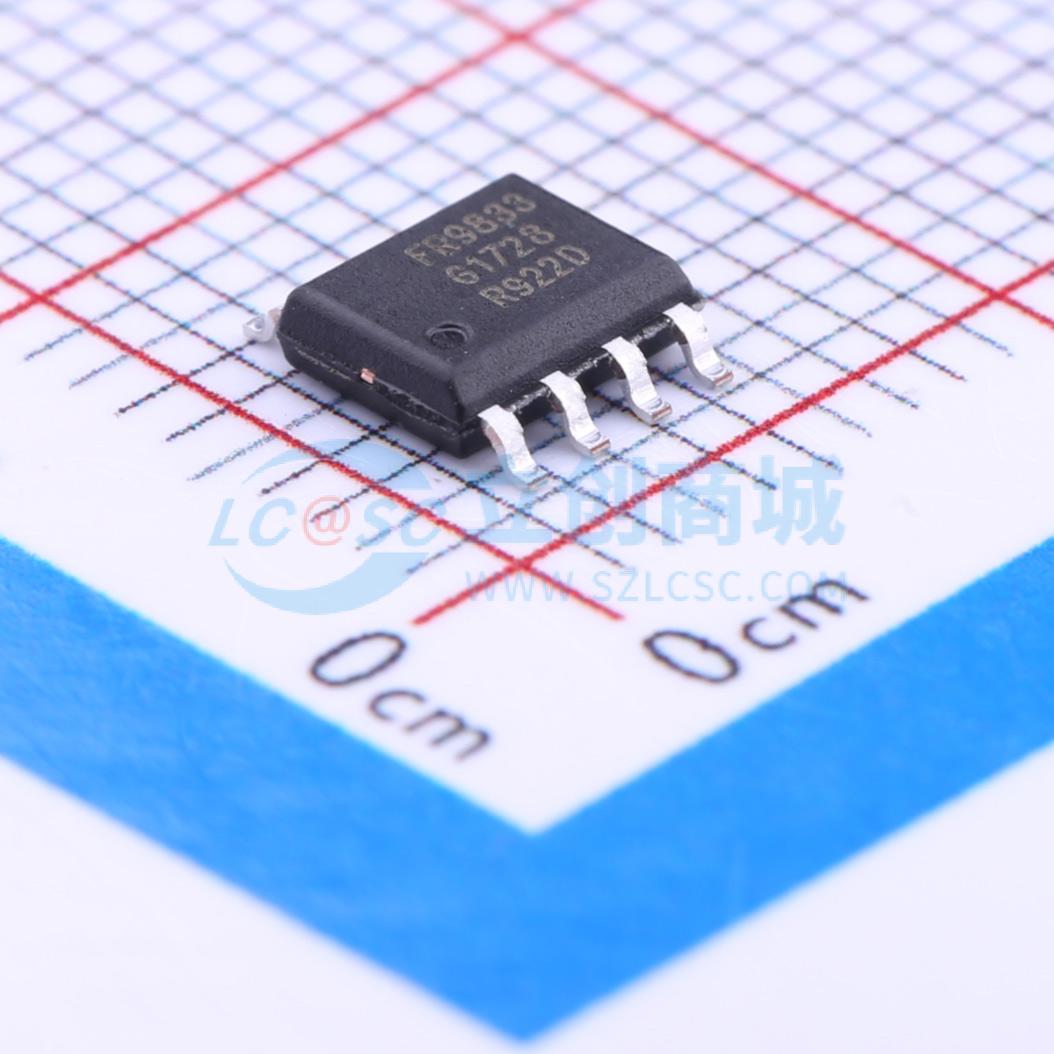

温馨提醒：图片仅供参考，商品以实物为准
FR9833SPCTR
32V 3A 同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FR9833是一款同步降压DC-DC转换器,提供6V至32V的宽输入电压范围和3A的连续负载电流。输出电压可调范围为0.925V至16V,具有固定的340kHz开关频率。该器件采用SOP-8封装,具有低导通电阻的集成功率MOSFET,内置补偿功能和多种保护机制,包括逐周期电流限制、输入欠压锁定、输出过电压保护和热关断。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FR9833SPCTR
- 商品编号
- C154991
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.209克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~32V | |
| 输出电压 | 925mV~16V | |
| 输出电流 | 3A | |
| 开关频率 | 340kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
FR9833是一款同步降压DC/DC转换器，提供6V至32V的宽输入电压范围和3A连续负载电流能力。故障保护包括逐周期电流限制、输入欠压锁定、输出过电压保护和热关断。此外，可调软启动功能可防止开机时的涌电流。采用电流模式控制方案，提供了快速瞬态响应。内部补偿功能减少了外部补偿元件，并简化了设计过程。在关断模式下，电源电流小于1μA。FR9833采用SOP-8（裸露焊盘）封装，提供了非常紧凑的系统解决方案和良好的导热性能。它符合RoHS标准且完全无铅（Pb）。
商品特性
- 低导通电阻集成功率MOSFET（120mΩ/90mΩ）
- 宽输入电压范围：6V至32V
- 可调输出电压：0.925V至16V
- 3A输出电流
- 固定340kHz开关频率
- 电流模式工作
- 内部补偿功能
- 可调软启动
- 周期电流限制
- 输入欠压锁定
- 过压保护
- 带自动恢复的过温保护
- SOP-8裸露焊盘封装
应用领域
- 车载充电器
- LCD 显示屏, 电视
- 分布式电源系统
- 网络, ADSL 调制解调器
