温馨提醒：图片仅供参考，商品以实物为准

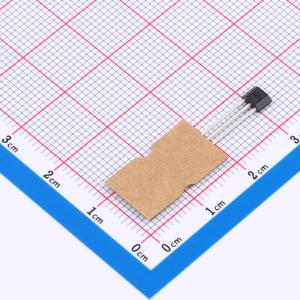

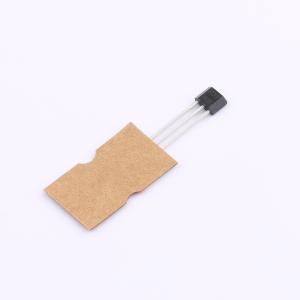

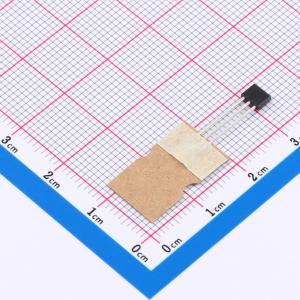

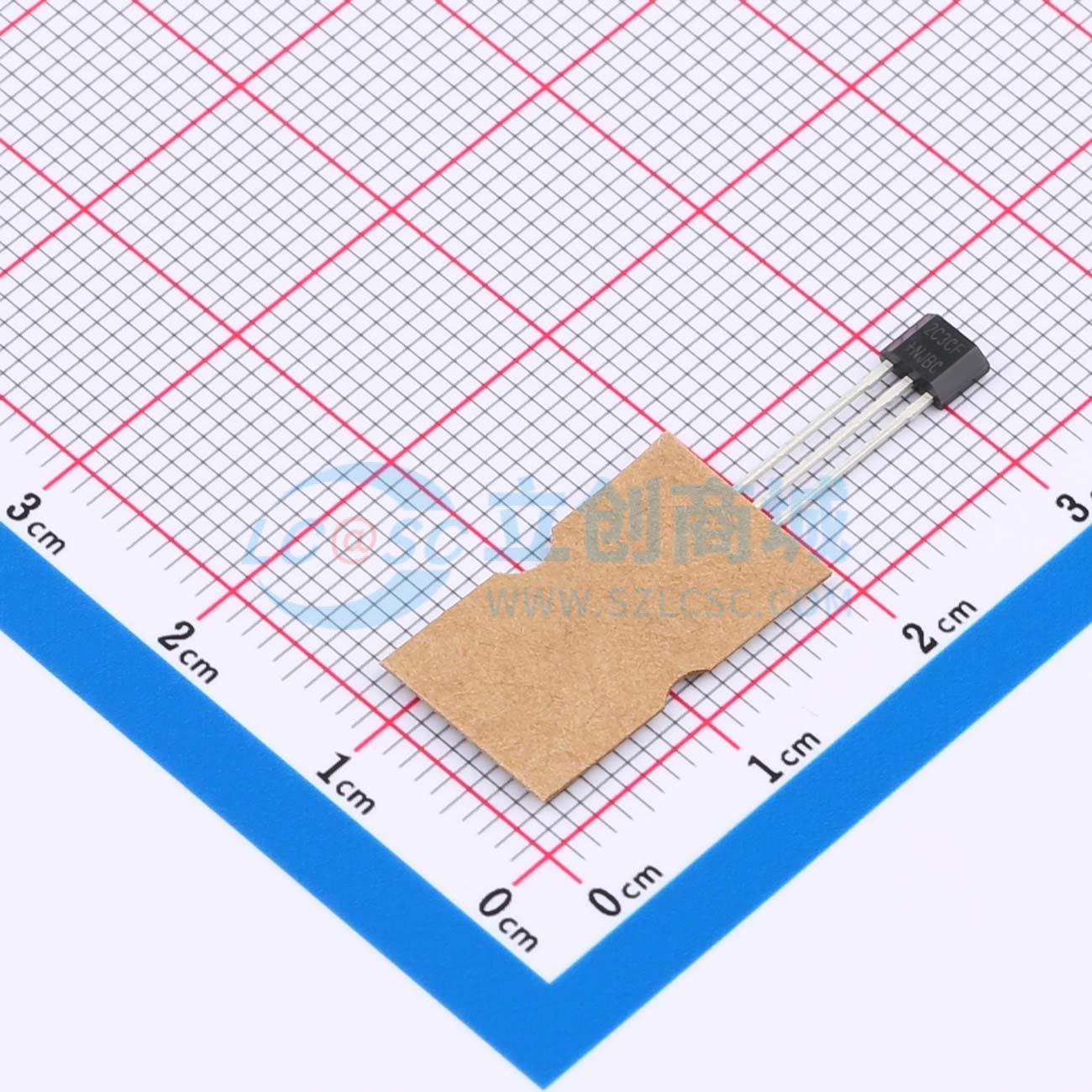

DRV5013BCELPGMQ1
数字锁存霍尔效应传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV5013-Q1 汽车类、高电压（高达 38V）、高带宽 (30kHz) 霍尔效应锁存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV5013BCELPGMQ1
- 商品编号
- C1559949
- 商品封装
- TO-92
- 包装方式
- 编带
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 双极型 | |
| 工作电压 | 2.7V~38V | |
| 输出电流 | 30mA | |
| 工作点(Gs) | 18mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | -18mT | |
| 工作温度 | -40℃~+150℃ | |
| 工作电流 | 2.7mA | |
| 采样频率 | 30kHz | |
| 输出类型 | 开漏 |
商品概述
DRV5013-Q1 器件是一款斩波稳定霍尔效应传感器，能够在整个温度范围内提供具有出色灵敏度稳定性和集成保护特性的磁场感测特性。 磁场由数字双极锁存输出表示。该集成电路(IC) 配有一个灌电流能力达 30mA 的漏极开路输出级。反向极性保护高达 -22V 的宽工作电压范围（2.7 至 38V）使得此器件广泛适用于各种汽车应用。 提供针对反向电源情况、抛负载和输出短路或者过流的内部保护功能。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
- 1 级：环境温度 TA 从 -40℃ 至 125℃ （Q，请参阅器件命名规则）
- 0 级：环境温度 TA 从 -40℃ 至 150℃ （E，请参阅器件命名规则）
- 数字双极锁存霍尔传感器出色的温度稳定性在温度范围内工作点磁场 BOP ±10%
- 多种灵敏度选项 (工作点磁场 BOP/释放点磁场 BRP)：1.3/-1.3mT （FA，请参阅器件命名规则）、2.7/-2.7mT （AD，请参阅器件命名规则）、6/-6mT （AG，请参阅器件命名规则）、12/–12mT（BC，请参阅器件命名规则）
- 支持宽电压范围：2.7V 至 38V 无需外部稳压器
- 开漏输出（30mA 灌电流）
- 35μs 短暂上电时间
- 小型封装尺寸：
- 表面贴装 3 引脚小外形尺寸晶体管(SOT)-23 (DBZ)：2.92mmx2.37mm
- 插入式 3 引脚 TO-92 (LPG)：4.00mmx3.15mm
- 反向电源保护（高达 -22V）
- 支持高达 40V 抛负载
- 输出短路保护
- 输出电流限制
- 电池输出短路保护
应用领域
- 电动工具
- 流量计
- 阀门和螺线管状态
- 无刷直流电机
- 接近感测
- 转速计
