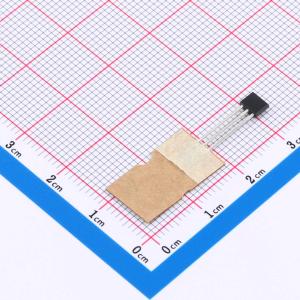

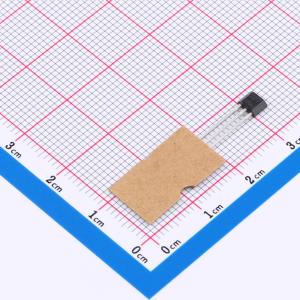

温馨提醒：图片仅供参考，商品以实物为准

DRV5023AJELPGMQ1

数字锁存霍尔效应传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV5023-Q1 汽车类 2.7V 至 38V 霍尔效应单极开关
品牌名称: TI(德州仪器)
商品型号: DRV5023AJELPGMQ1
商品编号: C1559953
商品封装: TO-92
包装方式: 编带
商品毛重: 0.265克(g)

商品参数

商品概述

DRV5023-Q1 器件是一款斩波稳定霍尔效应传感器，能够在整个温度范围内提供具有出色灵敏度稳定性和集成保护特性的磁场感测解决方案。当施加的磁通量密度超过 B_OP 阈值时，DRV5023-Q1 开漏输出将会转低。输出将保持低电平，直到磁通量密度降至 B_RP 以下之后变为高阻抗。输出灌电流能力为 30mA。反向极性保护高达 -22V 的宽工作电压范围（2.7 至 38V）使得此器件广泛适用于各种汽车应用。该器件提供针对反向电源情况、负载突降以及输出短路或过流故障的内部保护功能。

商品特性

数字单极性开关霍尔传感器符合汽车类应用的 AEC-Q100 标准
反向输出选项(FI)
出色的温度稳定性，温度范围内的灵敏度为 ±10%
多个灵敏度选项 (B_OP/B_RP) ：3.5/2 mT （FA、FI）6.9/3.2 mT （AJ）14.5/6 mT （BI）
支持宽电压范围 2.7V 至 38V，无需外部稳压器
开漏输出（30 mA 灌电流）
35 μs 快速上电时间
小型封装尺寸
反向电源保护（高达 -22V）
支持高达 40V 抛负载
输出短路保护
输出电流限制
电池输出短路保护

应用领域

对接检测
门开关检测
接近感测
阀定位
脉冲计数

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	霍尔开关
	类型	单极型
	工作电压	2.7V~38V
	输出电流	30mA
	工作点(Gs)	12mT

	属性	参数值
	释放点(Gs)	1mT
	工作温度	-40℃~+150℃
	工作电流	2.7mA
	输出类型	开漏
