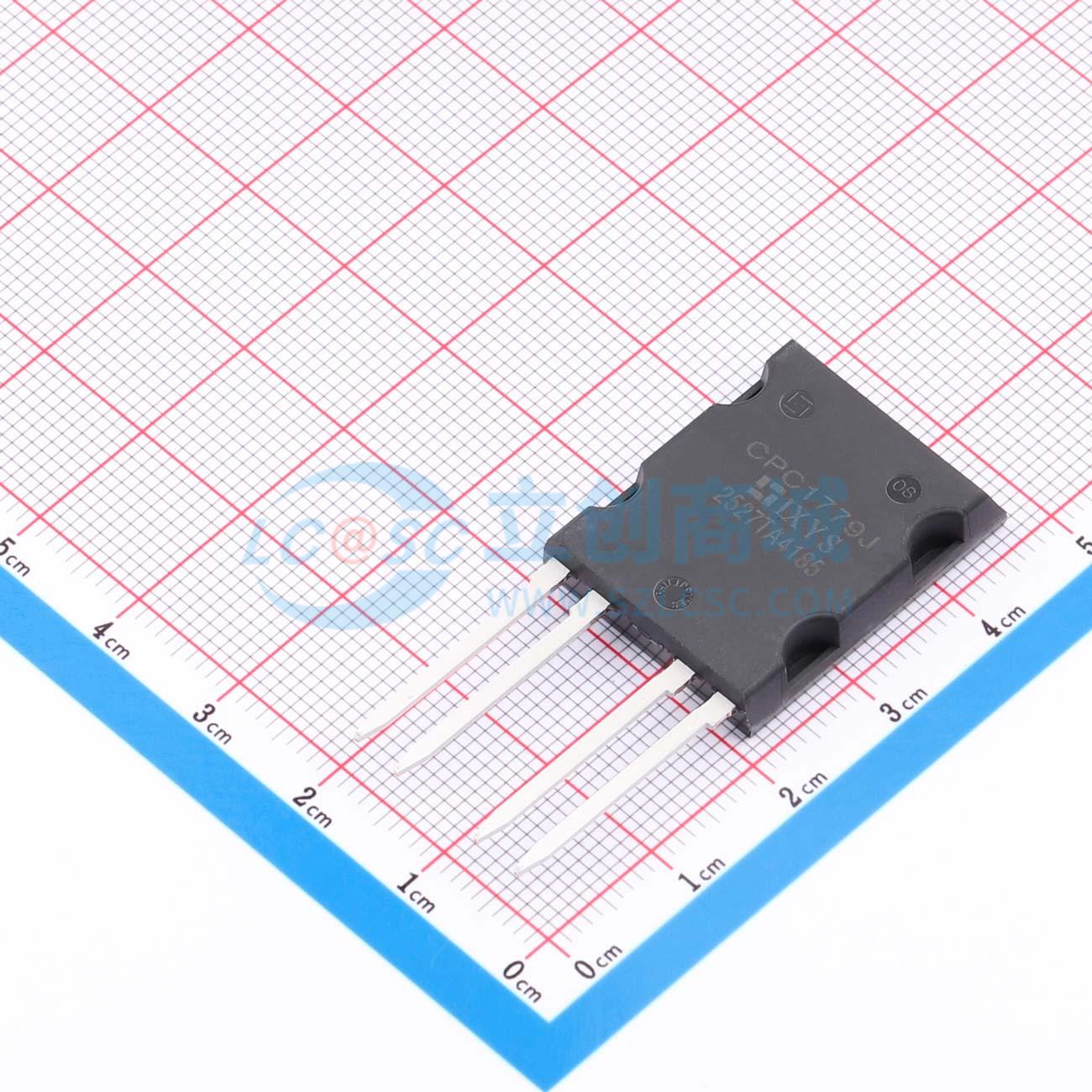

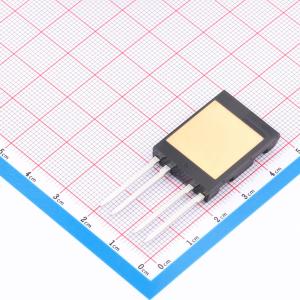

CPC1779J
一组常开:1A(单刀单掷-常开)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CPC1779J
- 商品编号
- C1558740
- 商品封装
- ISOPLUS-264
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 连续负载电流 | 20A | |
| 负载电压 | - | |
| 正向压降(Vf) | 1.42V | |
| 正向电流(If) | 2.1mA | |
| 导通电阻 | 300mΩ | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 6.5ms | |
| 截止时间(Toff) | 160us | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 150mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
IXYS集成电路将光MOS技术、可靠性和紧凑尺寸引入了新的高功率固态继电器系列。作为该新系列的一部分，CPC1779J单极常开（1-Form-A）直流固态功率继电器采用光耦合MOSFET技术，提供2500Vrms的输入到输出隔离。光耦合输出采用专利的光MOS架构，由高效红外LED控制。低导通电阻和高负载电流处理能力的结合，使该继电器适用于各种高性能直流开关应用。IXYS首创的独特ISOPLUS - 264封装使固态继电器能够实现最高的负载电流和功率额定值。该封装采用独特的IXYS工艺，将硅芯片软焊到直接铜键合（DCB）基板上，而非传统的铜引线框架。DCB陶瓷与高功率模块中使用的基板相同，不仅提供2500Vrms隔离，而且结到外壳的热阻非常低（0.3℃/W）。
商品特性
- 带5℃/W散热器时的4.12ADC负载电流
- 低0.4Ω导通电阻
- 600Vp阻断电压
- 2500Vrms输入/输出隔离
- 低热阻：θJC = 0.3℃/W
- 用于散热应用的隔离、低热阻陶瓷垫
- 低驱动功率要求
- 无EMI/RFI产生
- 可燃性等级UL 94 V - 0
应用领域
- 工业控制/电机控制
- 机器人技术
- 医疗设备 - 患者/设备隔离
- 仪器仪表
- 多路复用器
