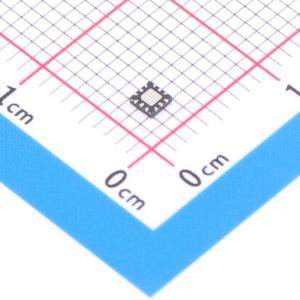

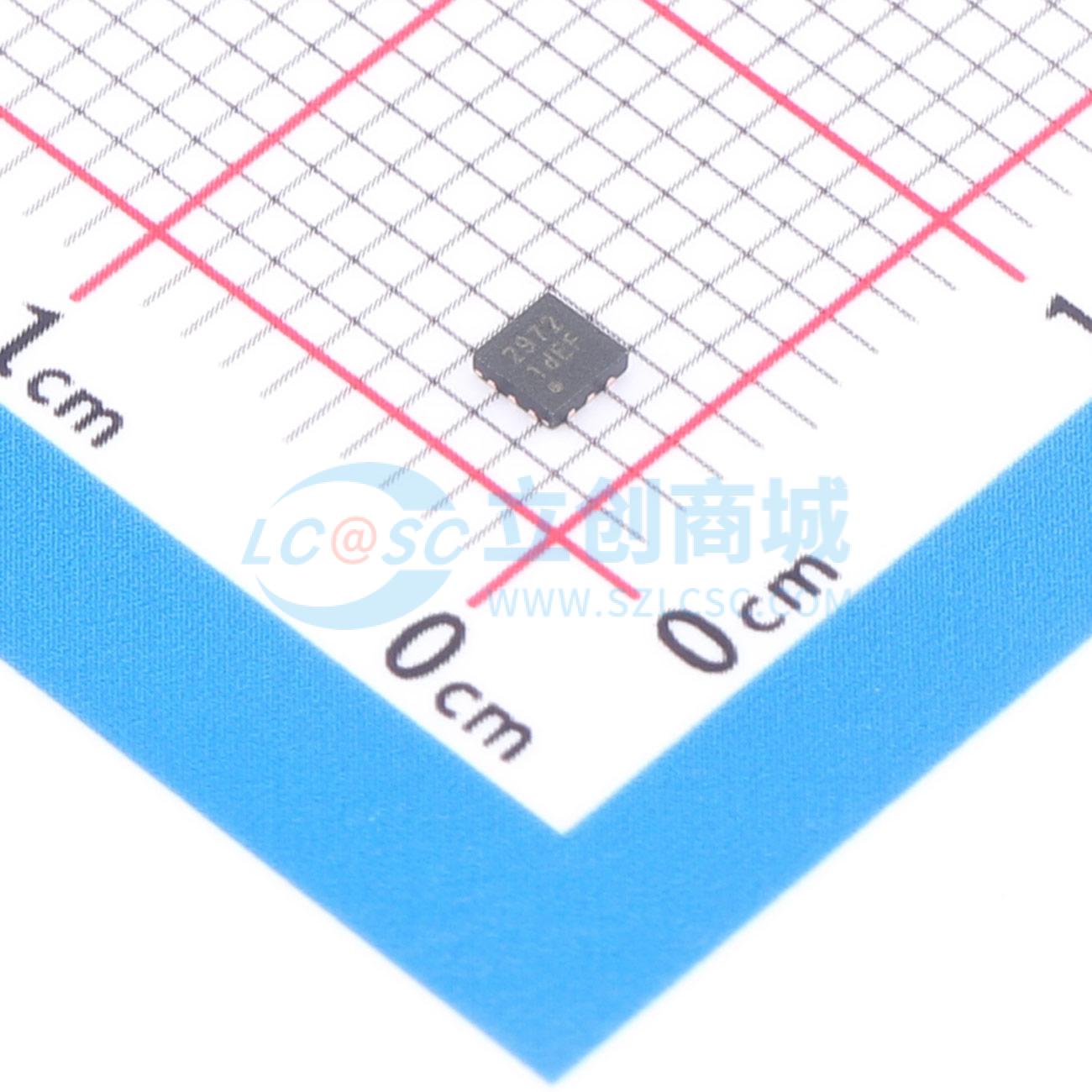

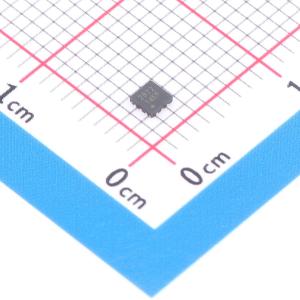

温馨提醒：图片仅供参考，商品以实物为准

F2972NEGK

高线性宽带SP2T射频开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: F2972是一款单刀双掷（SP2T）反射式射频开关，具有高线性和宽频带。该器件从5MHz到1.8GHz支持下游电缆调制解调器DOCSIS3.1应用，并可扩展至10GHz以支持多种无线RF应用。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: F2972NEGK
商品编号: C1558621
商品封装: QFN-12-EP(2x2)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	商品目录	射频开关

	属性	参数值
	频率	-

商品概述

F2972是一款单刀双掷（SP2T）反射式射频开关，具有高线性度和宽带宽的特点。该器件在5MHz至1.8GHz范围内进行了优化，以支持DOCSIS 3.1应用中电缆调制解调器下游的未来迁移，并可在高达10GHz的频率下工作，以支持多种无线射频应用。在50Ω或75Ω终端阻抗应用中使用时，可实现卓越的性能。 F2972采用+3.3V或+5.0V的单正电源电压，并且与1.8V或3.3V的控制逻辑兼容。

商品特性

电源电压：+2.5V至+5.25V
兼容1.8V和3.3V控制逻辑
2mm x 2mm、12引脚TQFN封装
低插入损耗：204MHz时为0.23dB，1.8GHz时为0.34dB
高隔离度：1.8GHz时为40dB
204MHz时P0.1dB压缩点为+37dBm
二次谐波：204MHz时为 -100dBc
三次谐波：204MHz时为 -120dBc
复合二阶失真 > 100dBc
复合三音拍失真 > 100dBc
低插入损耗：2.4GHz时为0.40dB，8GHz时为0.55dB
高隔离度：2.4GHz时为34dB
高线性度：2.4GHz时IIP2为+125dBm，IIP3为+77dBm
2.4GHz时P0.1dB压缩点为+40dBm
二次谐波：2.4GHz时为 -100dBc
三次谐波：2.4GHz时为 -110dBc

应用领域

宽带电缆DOCSIS 3.0 / 3.1
机顶盒
有线电视滤波器组切换
Wi-Fi
蜂窝基站
通用
