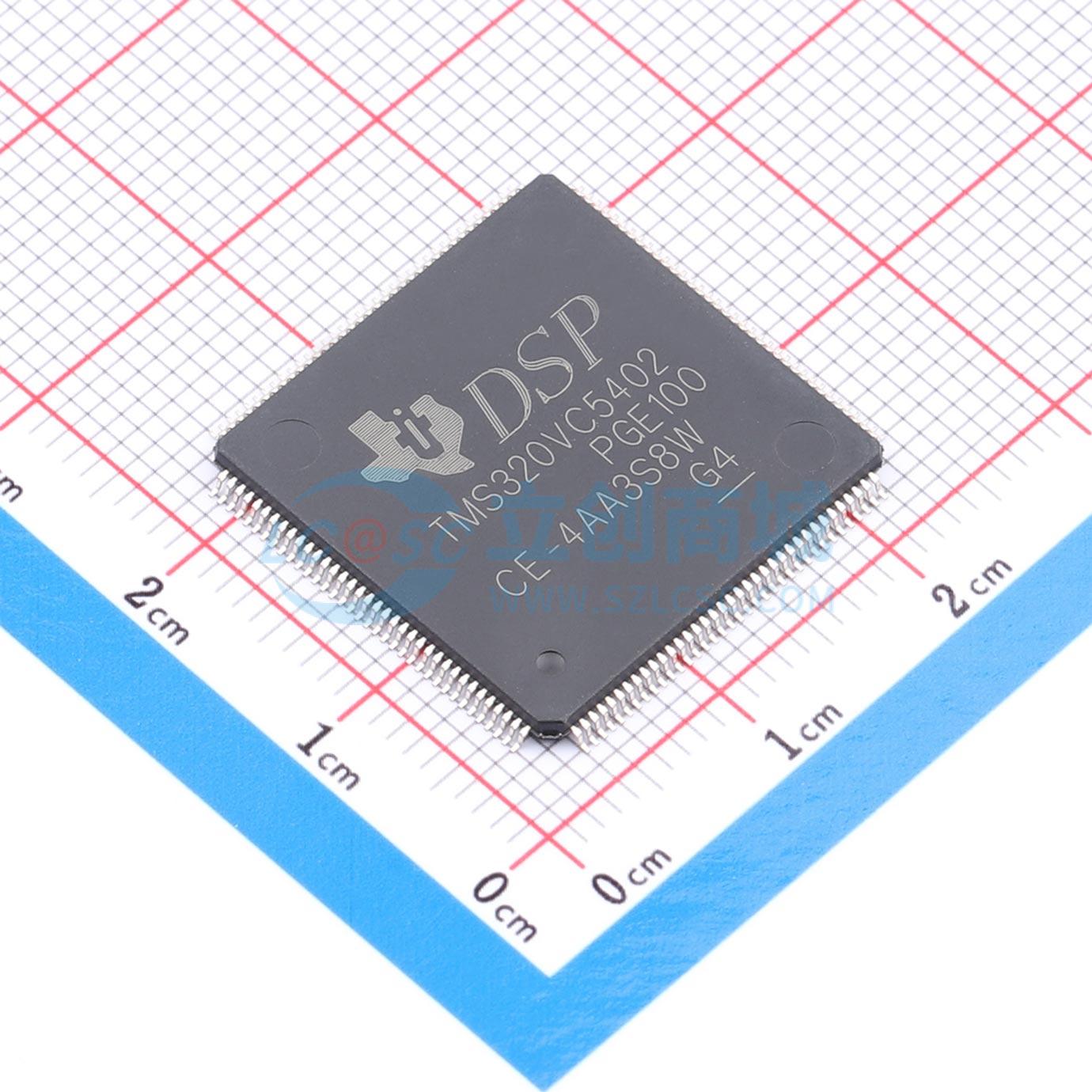

TMS320VC5402PGER10实物图

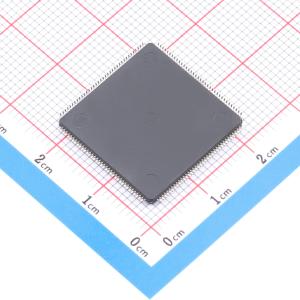

  • TMS320VC5402PGER10商品缩略图
  • TMS320VC5402PGER10商品缩略图
  • TMS320VC5402PGER10商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TMS320VC5402PGER10

TMS320VC5402PGER10

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
TMS320VC5402 数字信号处理器
品牌名称
TI(德州仪器)
商品型号
TMS320VC5402PGER10
商品编号
C1557204
商品封装
LQFP-144(20x20)​
包装方式
编带
商品毛重
5.92克(g)

商品参数

属性参数值
商品目录数字信号处理器(DSP/DSC)
类型定点
通信接口McBSP;主机接口
时钟速率100MHz
非易失性存储器ROM (8kB)
属性参数值
片载 RAM32KB
I/O电压3.3V
内核电压1.8V
工作温度-40℃~+100℃
功能特性中断响应;实时时钟与定时器;高速外设接口;DMA数据搬运;安全存储与保护;硬件乘加加速;低功耗模式

商品概述

TMS320VC5402是定点数字信号处理器,基于改进型哈佛架构,拥有1条程序存储器总线和3条数据存储器总线。该处理器具备高度并行的算术逻辑单元、专用应用硬件逻辑、片上存储器和额外的片上外设,其操作灵活性和速度基于高度专业化的指令集。独立的程序和数据空间允许同时访问程序指令和数据,实现了高度并行性,单周期内可完成两次读操作和一次写操作,带并行存储的指令以及专用应用指令可充分利用该架构,此外支持数据在数据空间和程序空间之间传输。这种并行性支持在单个机器周期内完成一组强大的算术、逻辑和位操作,该器件还包含管理中断、重复操作和函数调用的控制机制。144引脚LQFP封装和144引脚BGA封装均分别与多款同类型器件封装引脚兼容。

商品特性

  • 先进多总线架构,包含3条独立的16位数据存储器总线和1条程序存储器总线
  • 40位算术逻辑单元,包含1个40位桶形移位器和2个独立的40位累加器
  • 17×17位并行乘法器搭配40位专用加法器,可实现非流水线单周期乘法/累加运算
  • 比较选择存储单元,用于维特比算子的加法/比较选择
  • 指数编码器,可单周期计算40位累加器值的指数值
  • 2个地址生成器,包含8个辅助寄存器和2个辅助寄存器算术单元
  • 数据总线具备总线保持功能
  • 支持扩展寻址模式,最大可寻址外部程序空间为1M×16位
  • 片上集成4K×16位ROM
  • 片上集成16K×16位双访问RAM
  • 支持程序代码单指令重复操作和块重复操作
  • 支持块存储器移动指令,可实现高效的程序和数据管理
  • 支持带32位长字操作数的指令
  • 支持带两个或三个操作数读取的指令
  • 支持带并行存储和并行加载的算术指令
  • 支持条件存储指令
  • 支持快速中断返回
  • 片上集成软件可编程等待状态发生器、可编程存储体切换模块
  • 片上锁相环时钟发生器,支持内部振荡器或外部时钟源两种输入
  • 集成2个多通道缓冲串行端口
  • 集成增强型8位并行主机端口
  • 集成2个16位定时器
  • 集成6通道直接存储器访问控制器
  • 支持功耗控制,提供IDLE1、IDLE2、IDLE3三种下电模式
  • 支持CLKOUT关闭控制,可禁用CLKOUT输出
  • 片上集成基于扫描的仿真逻辑,符合IEEE Std 1149.1 JTAG边界扫描逻辑标准
  • 3.3V I/O电源供电(核心为1.8V)时,单周期定点指令执行时间为10ns,运算能力为100MIPS
  • 提供144引脚塑料薄型四方扁平封装(后缀PGE)和144引脚球栅阵列封装(后缀GGU)两种封装可选
