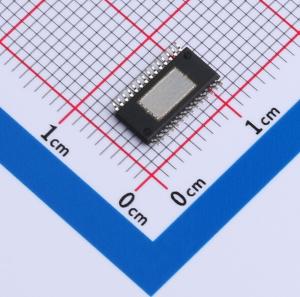

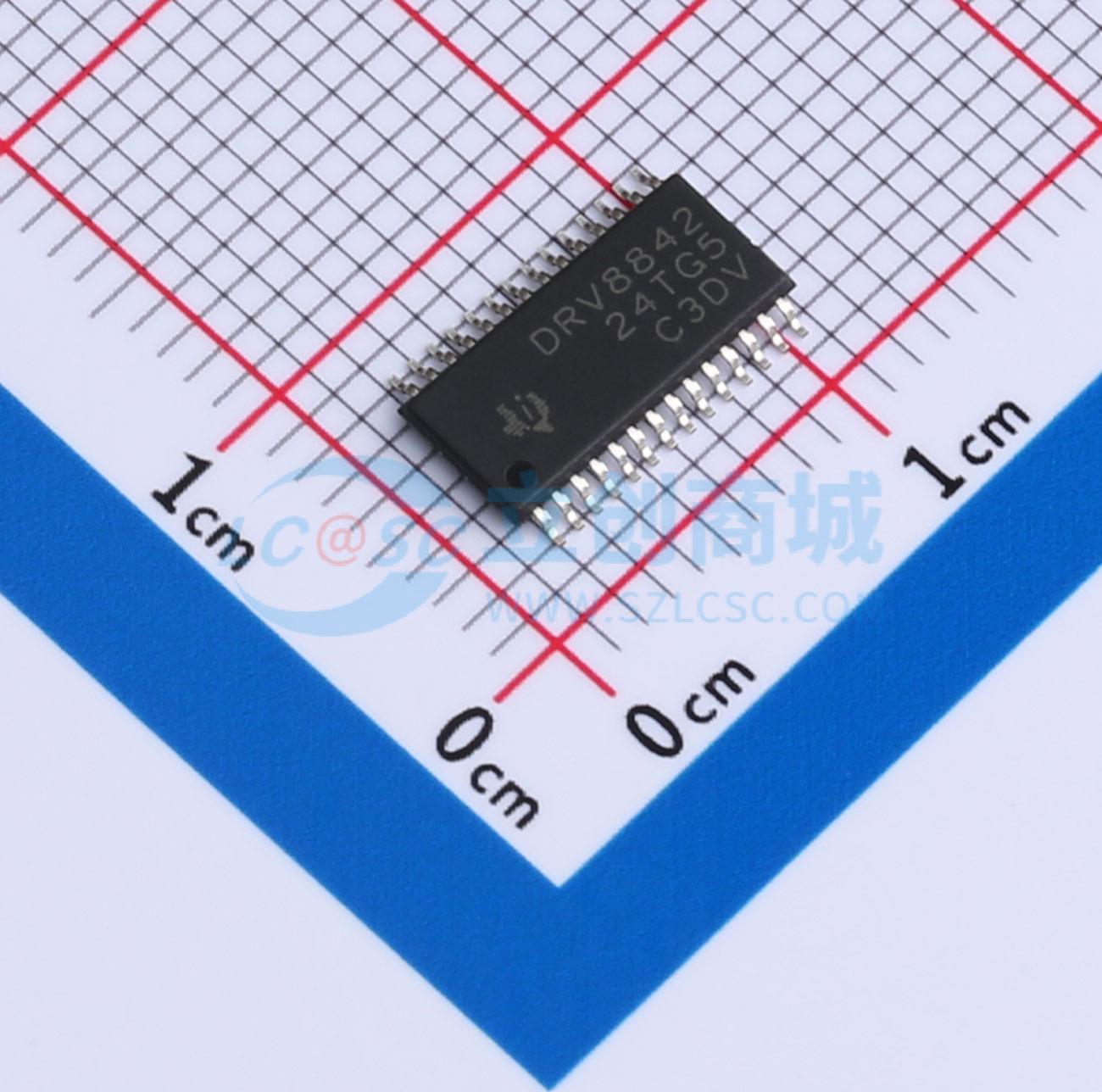

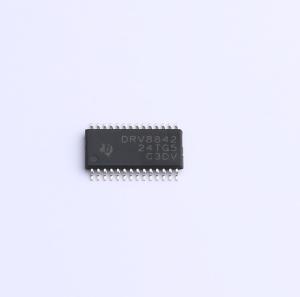

温馨提醒：图片仅供参考，商品以实物为准

DRV8842PWP

3.5A 有刷直流电机驱动芯片 45V

描述: DRV8842 具有电流调节功能的 47V、5A H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8842PWP
商品编号: C1556883
商品封装: HTSSOP-28-EP
包装方式: 管装
商品毛重: 7.8克(g)

商品参数

商品概述

DRV8842为打印机、扫描仪和其他自动化设备应用提供了集成式电机驱动解决方案。该器件有一个H桥驱动器，旨在驱动一个直流电机、步进电机的一个线圈或其他负载。输出驱动模块由配置成H桥的N沟道功率MOSFET组成。DRV8842可提供高达5 A的峰值电流或3.5 A的均方根输出电流（在24 V和25°C条件下，配备适当的散热装置）。提供独立控制H桥各半桥的独立输入。具备过流保护、短路保护、欠压锁定和过温保护等内部关断功能。 DRV8842采用带PowerPAD的28引脚HTSSOP封装（环保：符合RoHS标准且无锑/溴）。

商品特性

单H桥电流控制电机驱动器
8.2 V至45 V的工作电源电压范围
五位绕组电流控制，最多允许32个电流等级
低MOSFET导通电阻，典型值为0.2 Ω（高侧 + 低侧）
在24 V、25°C条件下，最大驱动电流为5 A
内置3.3 V参考输出
行业标准PWM控制接口
热增强型表面贴装封装
保护特性：
- 过流保护（OCP）
- 热关断（TSD）
- VM欠压锁定（UVLO）
- 故障状态指示引脚（nFAULT）

应用领域

打印机
扫描仪
办公自动化设备
游戏机
工厂自动化机器人

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	8.2V~45V
	输出电流	5A

	属性	参数值
	集成开关	是
	导通电阻	200mΩ
	工作温度	-40℃~+85℃
