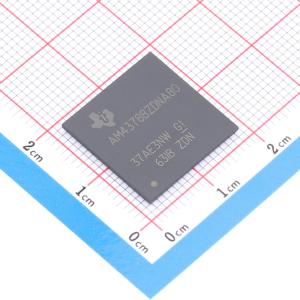

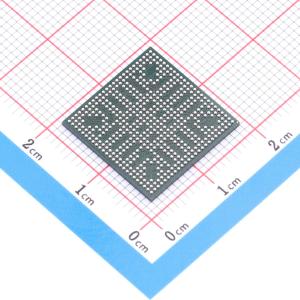

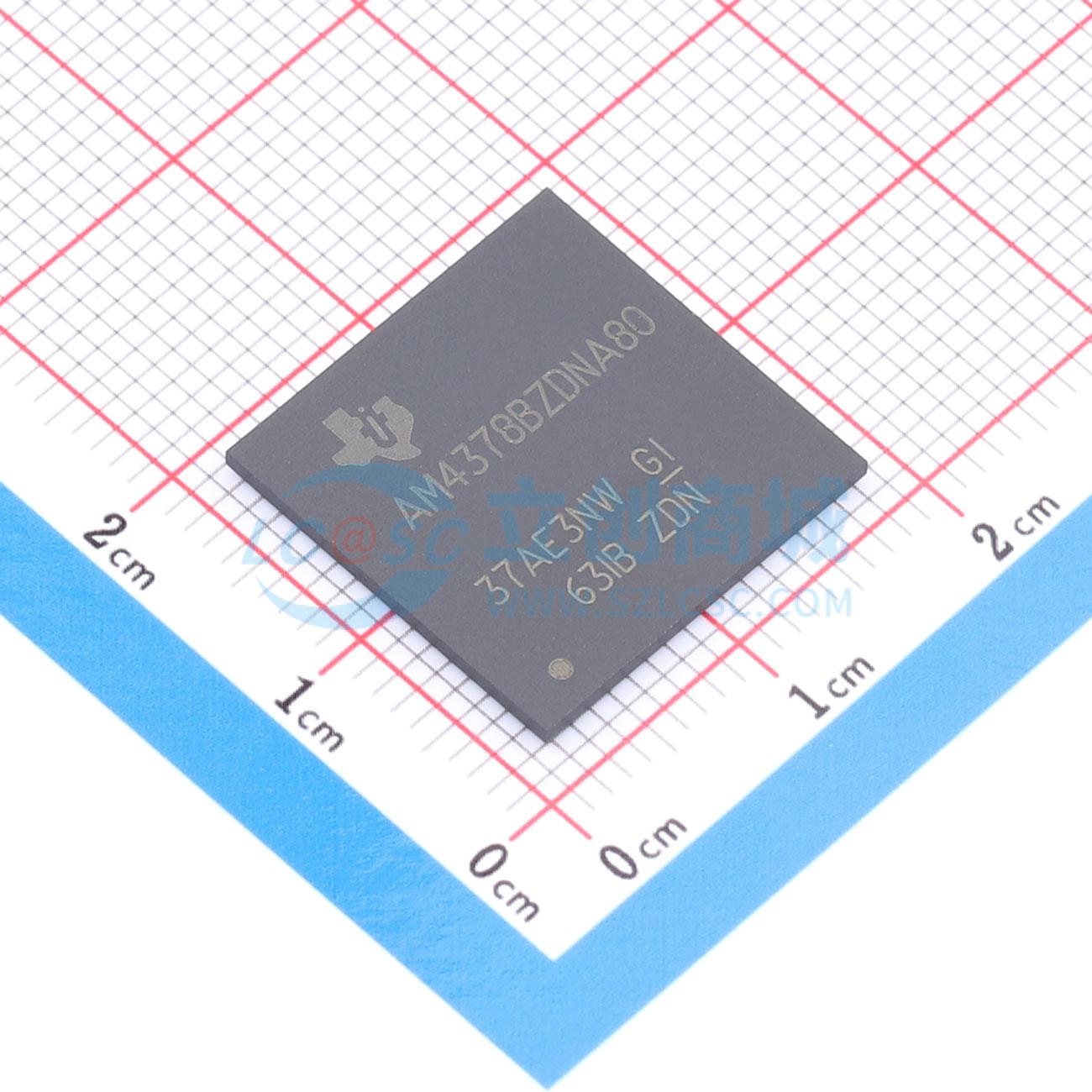

AM4378BZDNA80

TI AM437x 高性能处理器基于ARM Cortex-A9 内核。 这些处理器通过3D 图形加速得到增强，可实现丰富的图形用户界面，还配备了协处理器，用于进行确定性实时处理（包括EtherCAT、PROFIBUS、EnDat 等工业通信协议）。该器件支持高级操作系统(HLOS)。基于Linux 的可从TI 免费获取。其它HLOS 可从TI 的设计网络和生态系统合作伙伴处获取。 这些器件支持对采用较低性能ARM 内核的系统升级，并提供更新外设，包括QSPI-NOR 和LPDDR2 等存储器选项。 处理器子系统基于ARM Cortex-A9 内核，PowerVR SGX图形加速器子系统提供3D 图形加速功能以支持显示和高级用户界面。 可编程实时单元子系统和工业通信子系统(PRU-ICSS) 与ARM 内核分离，允许单独操作和计时，以实现更高的效率和灵活性。PRU-ICSS 支持更多外设接口和EtherCAT、PROFINET、EtherNet/IP、PROFIBUS、Ethernet Powerlink、Sercos、EnDat 等实时协议。PRU-ICSS 可并行支持EnDat 和另一个工业通信协议。此外，凭借PRU-ICSS 的可编程特性及其对引脚、事件和所有片上系统(SoC) 资源的访问权限，该子系统可以灵活地实现快速实时响应、专用数据处理操作以及定制外设接口，并灵活地减轻SoC 其他处理器内核的任务负载。 高性能互连为多个初启程序提供到内部和外部存储器控制器以及到片上外设的高带宽数据传送。该器件还提供全面的时钟管理机制。 一个片上模数转换器(ADC0) 可以与显示子系统相结合，提供集成触摸屏解决方案。另一个ADC (ADC1) 可与脉宽模块结合，创建闭环电机控制解决方案。 RTC 提供独立电源域的时钟基准。该时钟基准实现了电池供电的时钟基准。 摄像头接口提供了适用于单摄像头或双摄像头并行端口的配置。 每个AM437x 器件都具有加密加速功能。仅AM437xHS 器件具有安全引导功能，用于实现防克隆和非法软件更新保护。

• Sitara ARM Cortex-A9 32 位RISC 处理器，处理速度高达1000MHz
• NEON单指令多数据流(SIMD) 协处理器和矢量浮点(VFPv3) 协处理器
• 32KB L1 指令缓存和数据缓存
• 256KB L2 缓存或L3 RAM
• 32 位LPDDR2、DDR3 和DDR3L 支持
• 通用存储器支持（NAND、NOR、SRAM），支持高达16 位的ECC
• SGX530 图形引擎
• 显示子系统
• 可编程实时单元子系统和工业通信子系统(PRU-ICSS)
• 实时时钟(RTC)
• 多达两个带集成PHY 的USB 2.0 高速双角色（主机或设备）端口
• 支持多达2 个端口的10、100 和1000 以太网交换机
• 串行接口：
  • 两个控制器局域网(CAN) 端口
  • 六个UART、两个McASP、五个McSPI、三个I2C 端口、一个QSPI 和一个HDQ 或1-Wire
• 安全性：
  • 加密硬件加速器（AES、SHA、RNG、DES和3DES）
  • 安全引导（仅在AM437x 高安全性[AM437xHS] 器件上可用）
• 两个12 位逐次逼近寄存器(SAR) ADC
• 多达三个32 位增强型捕捉(eCAP) 模块
• 多达三个增强型正交编码器脉冲(eQEP) 模块
• 多达六个增强型高分辨率PWM (eHRPWM) 模块
• MPU 子系统：
  • 具有高达1000MHz 处理速度的ARM Cortex-A9 32 位RISC 微处理器
  • 32KB L1 指令缓存和数据缓存
  • 256KB L2 缓存(也可配置为L3 RAM）
  • 256KB 片上引导ROM
  • 64KB 片上RAM
  • 安全控制模块(SCM)（仅在AM437xHS 器件上可用）
  • 仿真和调试：
    • JTAG
    • 嵌入式跟踪缓冲器
    • 中断控制器
• 片上存储器（共享L3 RAM）：
  • 256KB 通用片上存储器控制器(OCMC) 随机存取存储器(RAM)
  • 可访问所有主机
  • 支持保持以实现快速唤醒
  • 多达512KB 内部RAM 总量（256KB ARM 存储器配置为L3 RAM + 256KB OCMC RAM）
• 外部存储器接口(EMIF)：
  • DDR 控制器：
    • LPDDR2：266MHz 时钟（LPDDR2-533 数据速率）
    • DDR3 和DDR3L：400MHz 时钟（DDR-800 数据速率）
    • 32 位数据总线
    • 2GB 全部可寻址空间
    • 支持一个x32、两个x16 或四个x8 存储器器件配置
• 通用存储器控制器(GPMC)：
  • 灵活的8 位和16 位异步存储器接口，具有多达七个片选（NAND、NOR、Muxed-NOR 和SRAM）
  • 使用BCH 代码，支持4 位、8 位或16 位ECC
  • 使用海明码来支持1 位ECC
• 错误定位器模块(ELM)：
  • 与GPMC 配合使用，以找到来自伴随多项式的数据错误（在使用BCH 算法时生成）的地址
  • 根据BCH 算法，支持4 位、8 位和16 位每512 字节块错误定位
• 可编程实时单元子系统和工业通信子系统(PRU-ICSS)：
  • 支持的协议如EtherCAT、PROFIBUS、PROFINET 和EtherNet/IP、EnDat 2.2 等
  • 两个可编程实时单元(PRU) 子系统，每个子系统有两个PRU 内核
  • 每个内核都是一个能以200MHz 运行的32 位加载和存储RISC 处理器
  • 具有单错检测（奇偶校验）功能的12KB(PRU-ICSS1)、4KB (PRU-ICSS0) 指令RAM
  • 具有单错检测（奇偶校验）功能的8KB (PRU-ICSS1)、4KB (PRU-ICSS0) 数据RAM
  • 具有64 位累加器的单周期32 位乘法器
  • 增强型GPIO 模块对外部信号提供移入和移出支持以及并行锁断
  • 具有单错检测（奇偶校验）功能的12KB（仅限PRU-ICSS1）共享RAM
  • 三个120 字节寄存器组，可被每个PRU 访问
  • 用于处理系统输入事件的中断控制器模块(INTC)
  • 用于将内部和外部主机连接到PRU-ICSS 内部资源的本地互连总线
  • PRU-ICSS 内的外设：
    • 一个带有流控制引脚的通用异步收发器(UART) 端口，支持高达12Mbps 的数据速率
    • 一个eCAP 模块
    • 2 个支持工业用以太网的MII 以太网端口，例如EtherCAT
    • 1 个MDIO 端口
• 两种PRU-ICSS 子系统支持工业通信
• 电源、复位和时钟管理(PRCM) 模块：
  • 控制深度休眠模式的进入和退出，负责休眠排序、电源域关闭排序、唤醒排序和电源域打开排序
  • 时钟：
    • 集成高频率振荡器，用于为各种系统和外设时钟生成参考时钟（19.2、24、25 和26MHz）
    • 支持子系统和外设的单独时钟使能和禁用控制，帮助降低功耗
    • 五个用于生成系统时钟（MPU 子系统、DDR 接口、USB 和外设[MMC 和SD、UART、SPI、I2C]、L3、L4、以太网、GFX [SGX530]以及LCD 像素时钟）的ADPLL
  • 电源：
    • 两个不可切换电源域（RTC 和唤醒逻辑[WAKE-UP]）
    • 三个可切换电源域（MPU 子系统、SGX530[GFX]、外设和基础设施[PER]）
    • 动态电压频率缩放(DVFS)
• 实时时钟(RTC)：
  • 实时日期（年、月、日和星期几）和时间（小时、分钟和秒）信息
  • 内部32.768kHz 振荡器、RTC 逻辑和1.1V 内部LDO
  • 独立上电复位(RTC_PWRONRSTn) 输入
  • 外部唤醒事件专用输入引脚(RTC_WAKEUP)
  • 可编程警报可生成用于唤醒的PRCM 内部中断或用于事件通知的Cortex-A9 内部中断
  • 可编程警报可与外部输出(RTC_PMIC_EN) 配合使用，以启用电源管理IC，从而恢复非RTC 电源域

• 病患监控
• 导航设备
• 工业自动化
• 便携式数据终端
• 条形码扫描仪
• 服务点
• 便携式移动无线电
• 测试和测量
