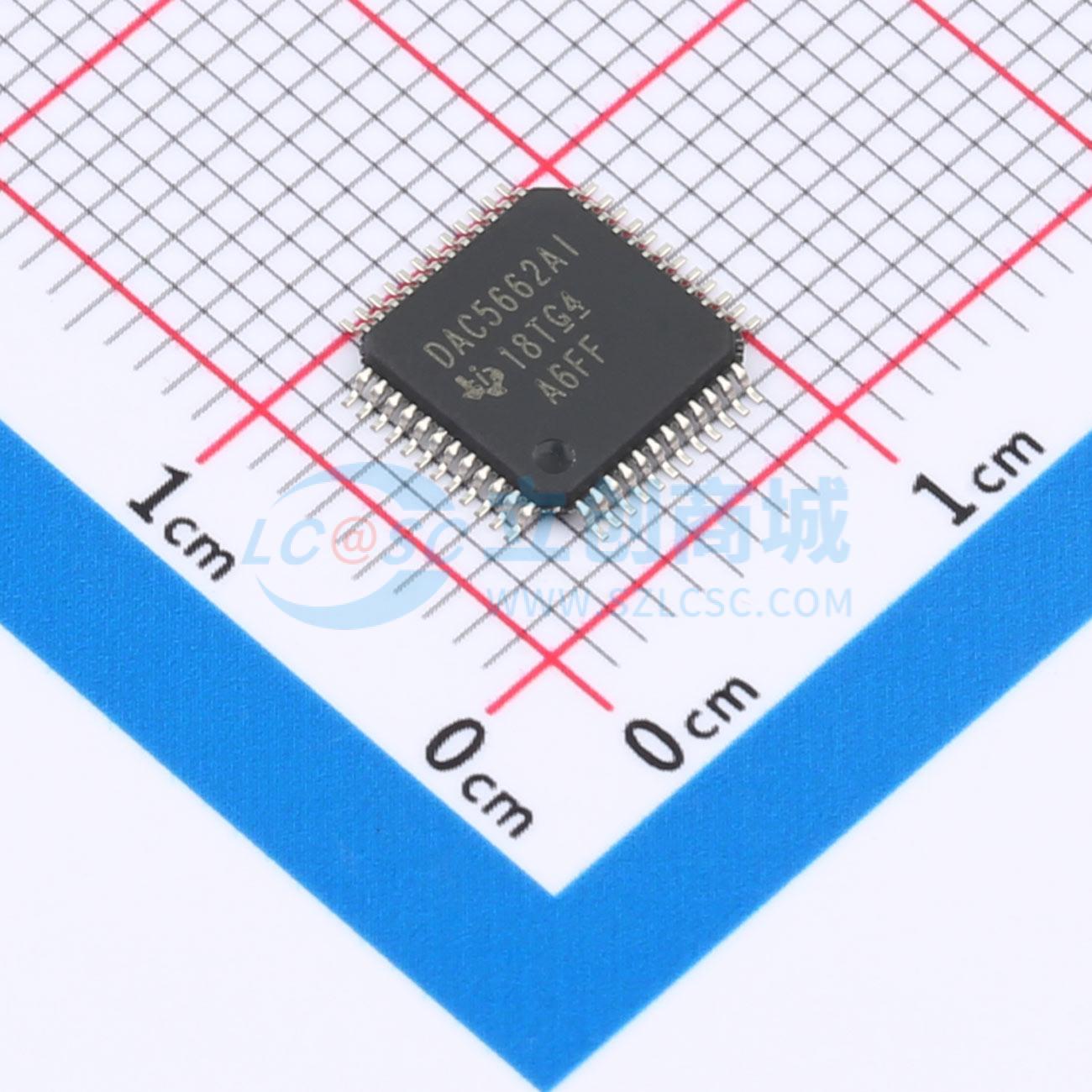

温馨提醒：图片仅供参考，商品以实物为准

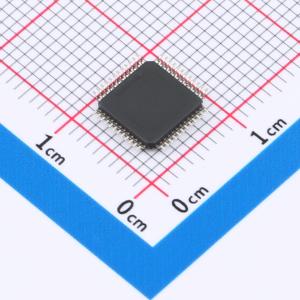

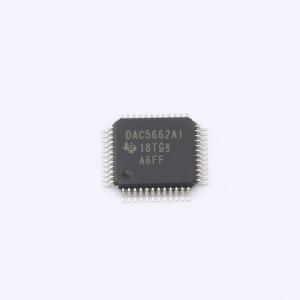

DAC5662AIPFB

DAC5662A双路，12bit275MSPS数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC5662A是一款具有片上电压基准的单片双通道12位高速数模转换器 (DAC)。可在高达275MSPS的更新速率下运行，具有卓越的动态性能、严格增益和失调电压匹配特性。
品牌名称: TI(德州仪器)
商品型号: DAC5662AIPFB
商品编号: C1554907
商品封装: TQFP-48(7x7)
包装方式: 托盘
商品毛重: 4.9克(g)

商品参数

商品概述

DAC5662A 器件是一款具有片上电压基准的单片双通道 12 位高速数模转换器 (DAC)。 DAC5662A 可在高达 275MSPS 的更新速率下运行，具有卓越的动态性能、严格增益和失调电压匹配特性，因此非常适用于 I/Q 基带或直接 IF 通信应用。每个 DAC 都具有高阻抗差动电流输出，适用于单端或差动模拟输出配置。外部电阻器允许对每个 DAC 的满量程输出电流进行单独或整体调节，通常使其介于 2mA 至 20mA 之间。精确的片上电压基准具有温度补偿特性，并可提供稳定的 1.2V 基准电压。也可选择使用外部基准。 DAC5662A 具有两个 12 位并行输入端口，这两个端口具有单独的时钟和数据锁存器。在灵活性方面，当在交错模式下运行时，DAC5662A 还可通过一个端口传输两个 DAC 的多路复用数据。 DAC5662A 经过特别设计，可在 50Ω 双端接负载情况下提供差动变压器耦合输出。对于 20mA 满量程输出电流，支持 4:1 阻抗比（产生 4dBm 输出功率）和 1:1 阻抗比变压器（-2dBm 输出功率）。 DAC5662A 采用 48 引脚薄型四方扁平封装 (TQFP)。产品系列成员间引脚兼容，提供 12 位 (DAC5662A) 和 14 位 (DAC5672) 分辨率。此外，DAC5662A 还与 DAC2902 和 AD9765 双路 DAC 之间具有引脚兼容性。该器件可在 -40°C 至 85°C 的工业温度范围内运行。

商品特性

12 位双路发送 DAC，275MSPS 更新速率
单电源：3V 至 3.6V
高 SFDR：5MHz 时为 85dBc
高 IMD3：15.1MHz 和 16.1MHz 时为 78dBc
WCDMA ACLR：30.72MHz 时为 70dB
独立或单一电阻器增益控制
双路或交错式数据
1.2V 片上基准电压
低功耗：330mW
断电模式：15mW
封装：48 管脚 TQFP

应用领域

蜂窝基站收发信台发射通道
- CDMA：W-CDMA、CDMA2000、IS-95
- TDMA：GSM、IS-136、EDGE/UWC-136
医疗、测试仪表
任意波形发生器 (AWG)
直接数字合成 (DDS)
线缆调制解调器终端系统 (CMTS)

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	2
	接口类型	并行
	工作电压	3V~3.6V
	稳定时间	20ns

	属性	参数值
	输出类型	-
	积分非线性	0.3LSB
	工作温度	-40℃~+85℃
	基准电压源	内置；外置
	基准电压源温漂	20ppm/℃
	数据速率	275MHz
