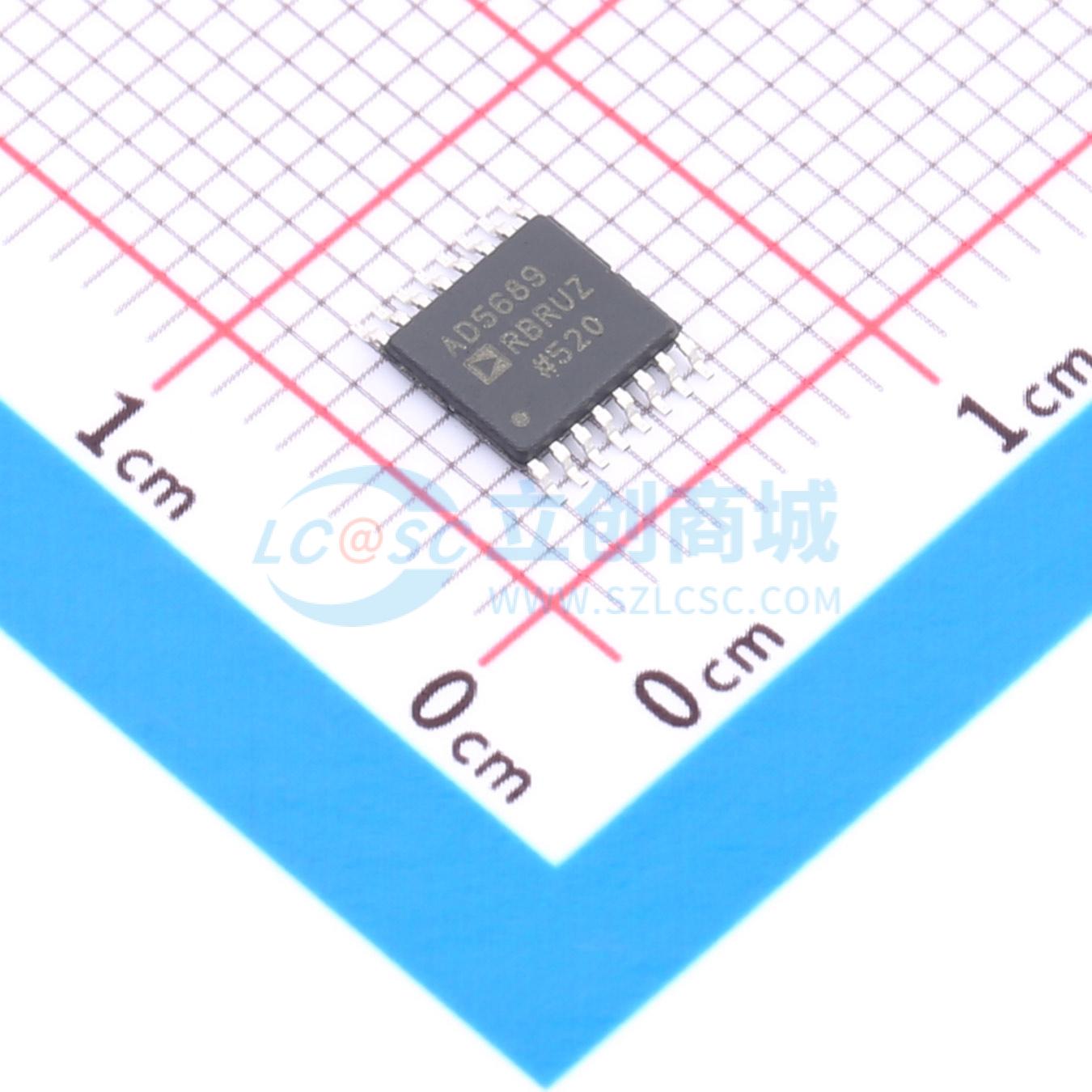

AD5689RBRUZ实物图

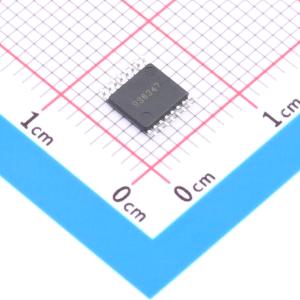

  • AD5689RBRUZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD5689RBRUZ

双通道16/12位nanoDAC+,具有2 ppm/°C参考源,SPI接口

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
双通道、16位 nanoDAC+,内置2 ppm/°C基准电压源和SPI接口
品牌名称
ADI(亚德诺)
商品型号
AD5689RBRUZ
商品编号
C1554890
商品封装
TSSOP-16​
包装方式
管装
商品毛重
0.342克(g)

商品参数

属性参数值
商品目录数模转换芯片DAC
分辨率16位
通道数2
接口类型SPI
工作电压2.7V~5.5V
稳定时间8us
输出类型电压-缓冲
属性参数值
积分非线性2LSB
工作温度-40℃~+105℃
上电复位内置
基准电压源内置
基准电压源温漂2ppm/℃
数据速率50MHz
静态电流1.1mA

商品概述

nanoDAC+系列的AD5689R/AD5687R是低功耗、双路、16/12位缓冲电压输出数模转换器(DAC)。这些器件包含一个2.5 V、2 ppm/℃的内部基准源(默认启用)和一个增益选择引脚,可提供2.5 V(增益 = 1)或5 V(增益 = 2)的满量程输出。器件采用2.7 V至5.5 V单电源供电,设计上保证单调,增益误差小于0.1% FSR,失调误差性能为1.5 mV。这两款器件均提供3 mm×3 mm LFCSP和TSSOP封装。 AD5689R/AD5687R还集成了上电复位电路和RSTSEL引脚,确保DAC输出在上电时归零量程或中间量程,并保持该状态直到进行有效写入。每个器件都具备每通道掉电功能,在掉电模式下,3 V供电时器件电流消耗可降至4 μA。 AD5689R/AD5687R采用通用串行外设接口(SPI),时钟速率最高可达50 MHz。两款器件均设有VLOGIC引脚,适用于1.8 V/3 V/5 V逻辑。

商品特性

  • 高相对精度(INL):16位时最大±2 LSB
  • 低漂移2.5 V基准源:典型值2 ppm/℃
  • 小型封装:3 mm×3 mm、16引脚LFCSP
  • 总未调整误差(TUE):最大±0.1% FSR
  • 失调误差:最大±1.5 mV
  • 增益误差:最大±0.1% FSR
  • 高驱动能力:距离电源轨0.5 V时为20 mA
  • 用户可选增益1或2(GAIN引脚)
  • 复位至零量程或中间量程(RSTSEL引脚)
  • 1.8 V逻辑兼容性
  • 支持回读或菊花链的50 MHz SPI
  • 低毛刺:0.5 nV·s
  • 低功耗:3 V时为3.3 mW
  • 2.7 V至5.5 V电源供电
  • -40℃至+105℃温度范围
  • 符合AEC-Q100汽车应用标准

应用领域

  • 光收发器
  • 基站功率放大器
  • 过程控制(PLC I/O卡)
  • 工业自动化
  • 数据采集系统
