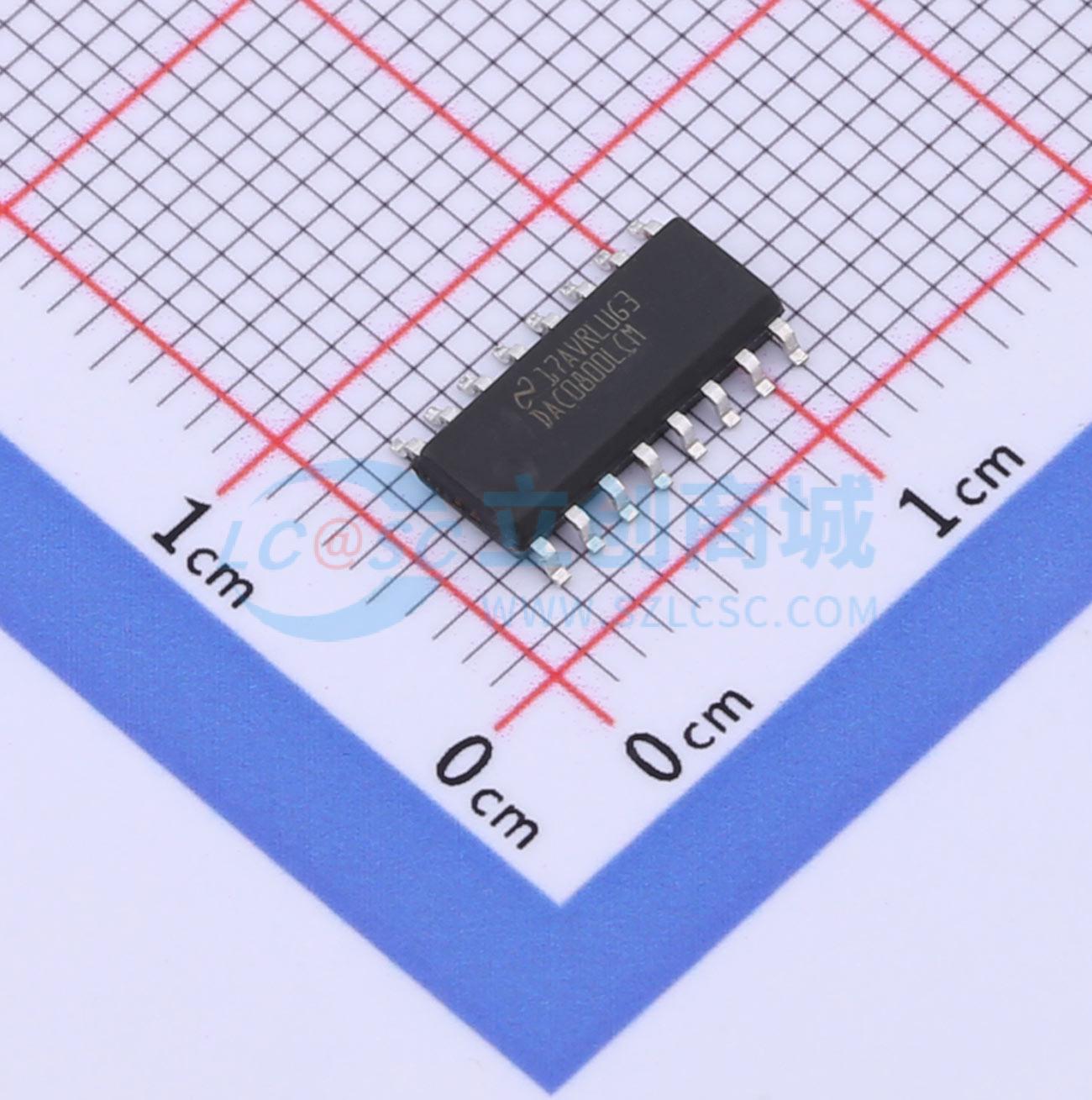

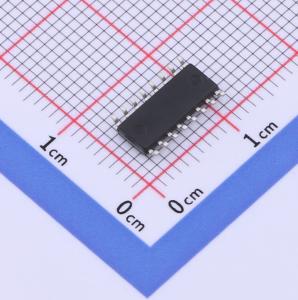

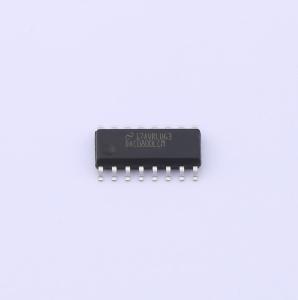

温馨提醒：图片仅供参考，商品以实物为准

DAC0800LCM/NOPB

8位数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC0800 8 位 D/A 转换器
品牌名称: TI(德州仪器)
商品型号: DAC0800LCM/NOPB
商品编号: C1554791
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.83克(g)

商品参数

商品概述

DAC0800系列是单片8位高速电流输出数模转换器（DAC），典型建立时间为100 ns。用作乘法DAC时，可在40:1的参考电流范围内实现单调性能。DAC0800系列还具有高顺应性互补电流输出，通过简单的电阻负载即可实现20 Vp-p的差分输出电压。优于±1 LSB的参考电流与满量程电流匹配，使大多数应用无需进行满量程调节；而在不同温度下优于±0.1%的非线性特性，可将系统误差累积降至最低。抗噪声输入可接受多种逻辑电平。该器件在±4.5V至±18V的电源电压范围内，其性能和特性基本保持不变。在±5V电源下，功耗仅为33 mW，且与逻辑输入电平无关。 DAC0800、DAC0802、DAC0800C和DAC0802C分别可直接替代DAC-08、DAC-08A、DAC-08C和DAC-08H。

商品特性

快速建立输出电流：100 ns
满量程误差：±1 LSB
不同温度下的非线性特性：±0.1%
满量程电流漂移：±10 ppm/℃
高输出顺应性：−10V至+18V
互补电流输出
可直接与TTL、CMOS、PMOS等接口
两象限宽范围乘法能力
宽电源电压范围：±4.5V至±18V
低功耗：±5V时为33 mW
低成本

优惠活动

购买数量

(48个/管，最小起订量 1 个)

个

起订量：1 个48个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	8位
	通道数	1
	接口类型	并行
	工作电压	4.5V；18V
	稳定时间	100ns

	属性	参数值
	输出类型	电流-非缓冲
	工作温度	0℃~+70℃
	基准电压源	外置
	基准电压源温漂	10ppm/℃
	静态电流	2.3mA
