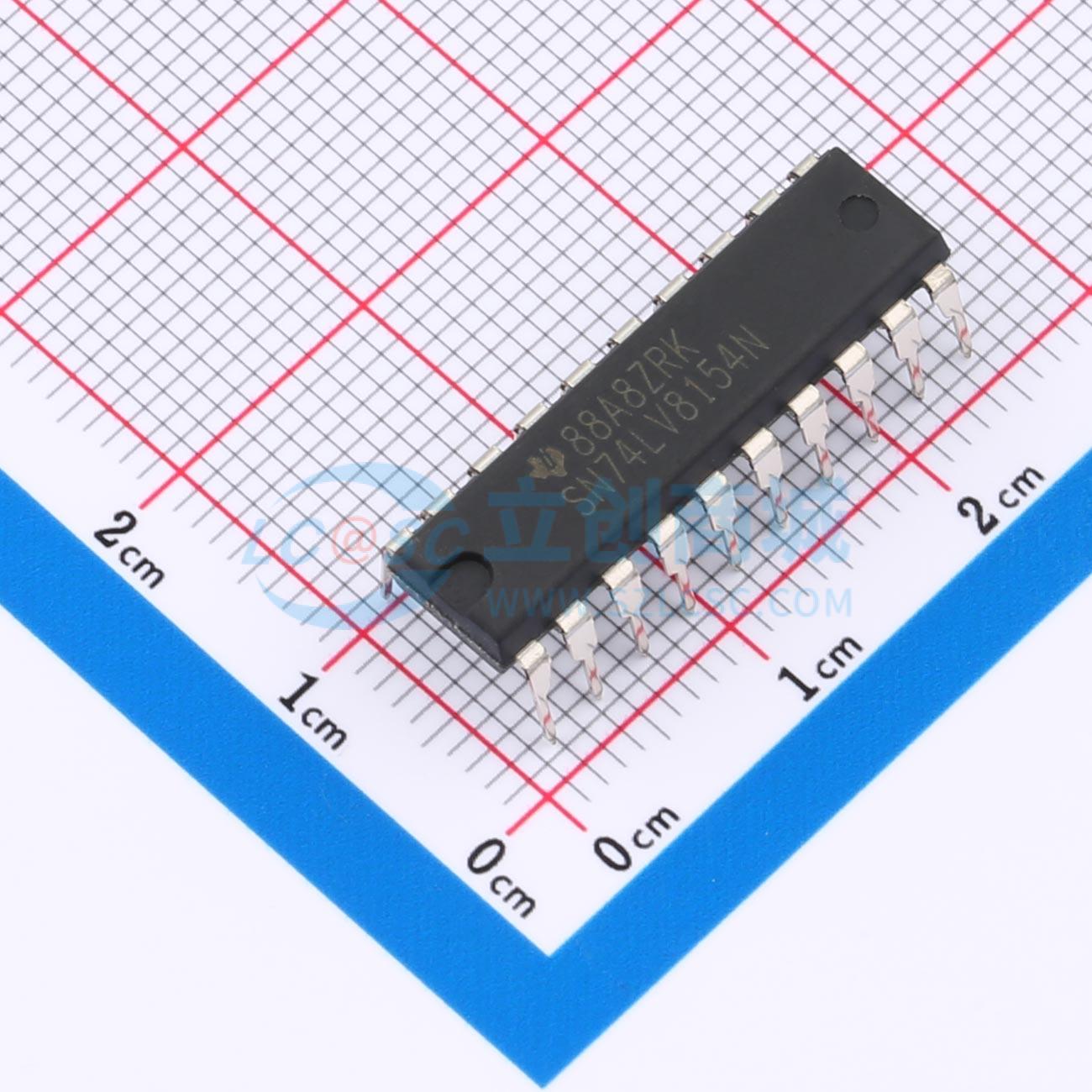

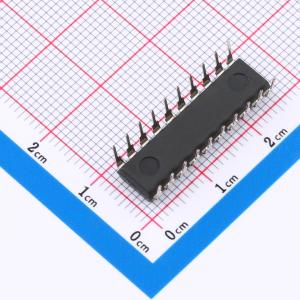

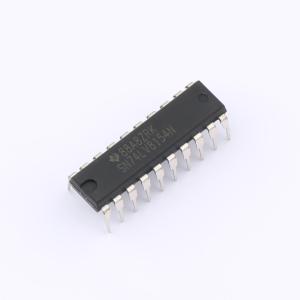

SN74LV8154N
25MHz 16位二进制计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV8154 具有三态输出寄存器的双通道 16 位二进制计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV8154N
- 商品编号
- C1547961
- 商品封装
- PDIP-20
- 包装方式
- 管装
- 商品毛重
- 2.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 分辨率(位) | 16 | |
| 系列 | 74LV | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 2 | |
| 触发沿 | 上升沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | - | |
| 计数速率 | 25MHz | |
| 传播延迟(tpd) | - | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 级联计数器；复位功能；计数值锁存；低功耗模式 |
商品概述
SN74LV8154是一款带三态输出寄存器的双16位二进制计数器，支持2V至5.5V电源电压工作。该器件的计数器带有专用时钟输入，共享时钟存储寄存器采样并保存计数器内容，两个计数器共享异步清零输入，32位存储寄存器可每次8位映射到输出总线，需要四次总线读取即可访问两个存储计数的内容；两个计数器可通过将CLKBEN连接到RCOA实现级联，所有时钟均为上升沿触发，所有其他输入为低电平有效。该器件完全支持部分掉电应用，Ioff电路可禁用输出，防止器件掉电时产生有害的回流电流。
商品特性
- 可作为两个16位计数器或单个32位计数器使用
- 带有8位计数器读取总线
- 支持2V至5.5V VCC工作
- 5V条件下，RCLK到Y的最大tpd为25ns
- 在VCC=5V、TA=25℃条件下，输出接地反弹典型V_OLP小于0.7V
- 在VCC=5V、TA=25℃条件下，输出高电平下冲典型V_OHV大于4.4V
- Ioff支持部分掉电模式工作
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
应用领域
- 增计数器
- 双路增计数器
