商品概述

这些同步可预置计数器带有内部进位前瞻电路，用于高速计数应用中的级联。LS169B和S169是4位二进制计数器。通过让所有触发器同时计时，当计数使能输入和内部门电路给出指令时，输出同时变化，以此实现同步操作。这种工作模式有助于消除通常与异步（纹波时钟）计数器相关的输出计数尖峰。缓冲时钟输入在时钟波形的上升（正跳变）沿触发四个主从触发器。这些计数器是完全可编程的；即每个输出都可以预置为任意电平。加载输入电路允许利用级联计数器的进位使能输出进行加载。由于加载是同步的，在加载输入设置低电平会禁用计数器，并使输出在下一个时钟脉冲后与数据输入一致。进位前瞻电路可在不需要额外门电路的情况下实现n位同步应用的计数器级联。实现该功能的核心是两个计数使能输入和一个进位输出。两个计数使能输入（ENP、ENT）必须都为低电平才能计数。计数方向由向上/向下输入的电平决定:当输入为高电平时，计数器递增计数；当输入为低电平时，计数器递减计数。ENT输入前馈以启用进位输出。启用后的进位输出会产生一个低电平输出脉冲，递增计数时脉冲宽度约等于QA输出的高电平部分，递减计数时约等于QA输出的低电平部分。这个低电平溢出进位脉冲可用于启用后续级联阶段。无论时钟输入的电平如何，都允许ENP或ENT输入发生跳变。所有输入都带有二极管钳位，以最小化传输线效应，从而简化系统设计。这些计数器带有完全独立的时钟电路。控制输入（ENP、ENT、LOAD、U/D）的变化，如果会改变工作模式，只有在时钟触发时才会生效。计数器的功能（无论是使能、禁用、加载还是计数）完全由满足稳定建立和保持时间的条件决定。

商品特性

可编程前瞻式递增/递减二进制计数器
计数和编程完全同步操作
内部前瞻电路实现高速计数
进位输出支持n位级联
完全独立的时钟电路
所有输入都带有二极管钳位，可最小化传输线效应，简化系统设计

应用领域

高速计数
n位同步计数级联

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	2分频
	分辨率(位)	4
	系列	74LS
	计时方向	向上计数器；向下计数器
	工作电压	4.75V~5.25V
	元件数	1
	触发沿	上升沿

	属性	参数值
	复位方式	-
	计时方式	同步
	计数速率	25MHz
	传播延迟(tpd)	-
	耗散功率(Pd)	100mW
	工作温度	0℃~+70℃
	功能特性	可编程分频比；级联计数器；同步计数；多模式计数

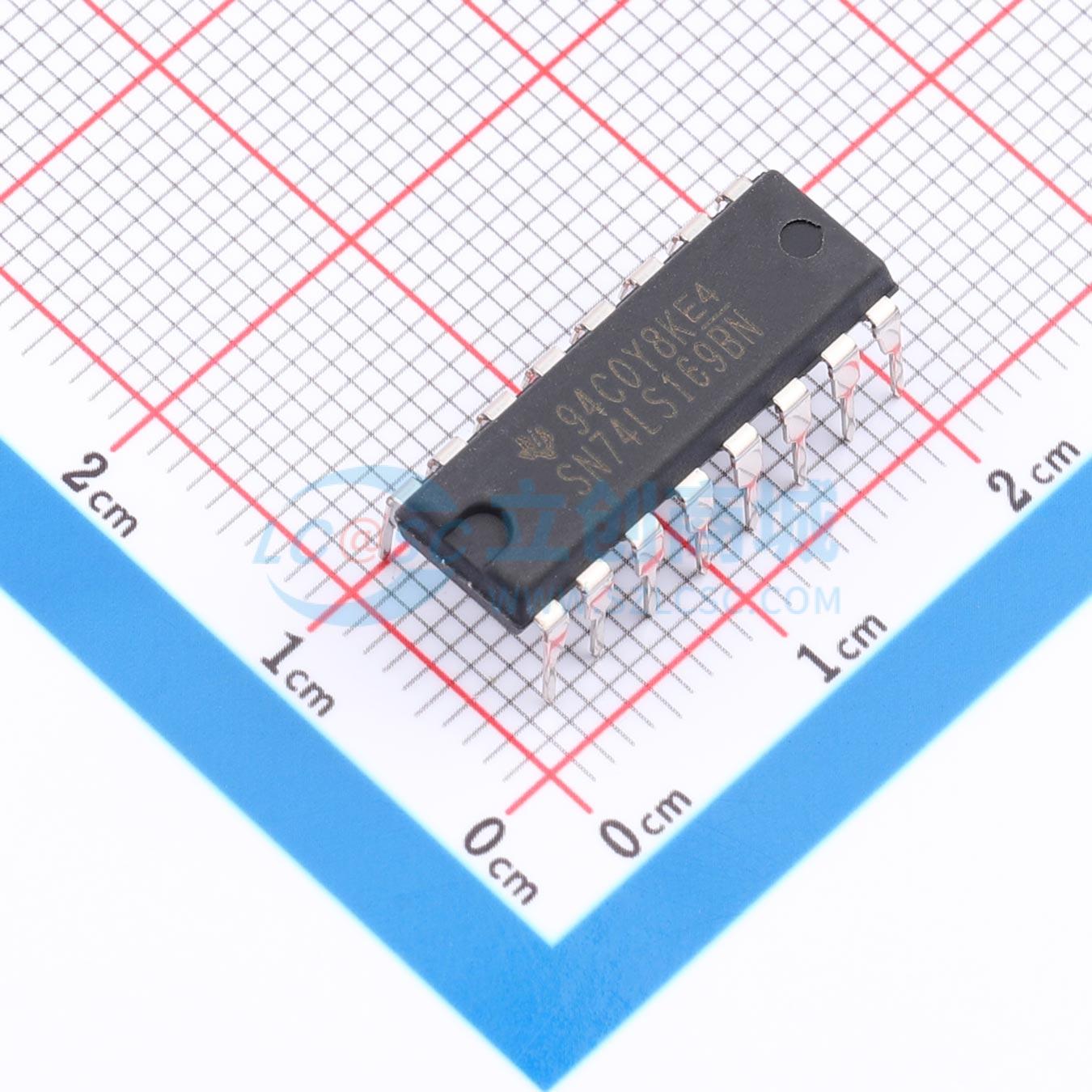

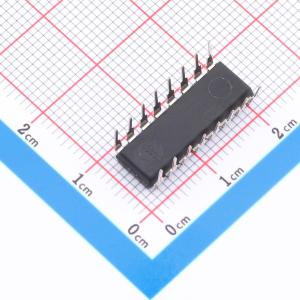

SN74LS169BN
