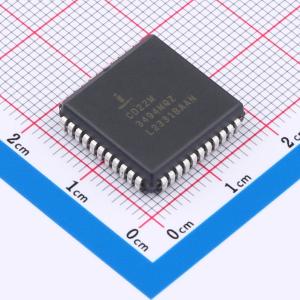

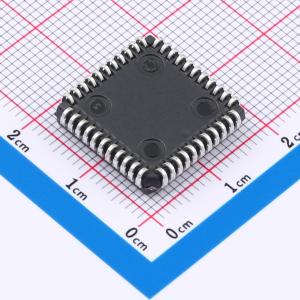

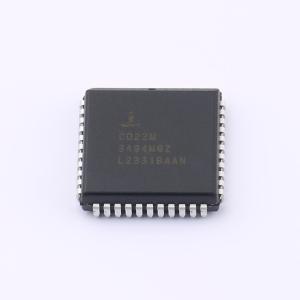

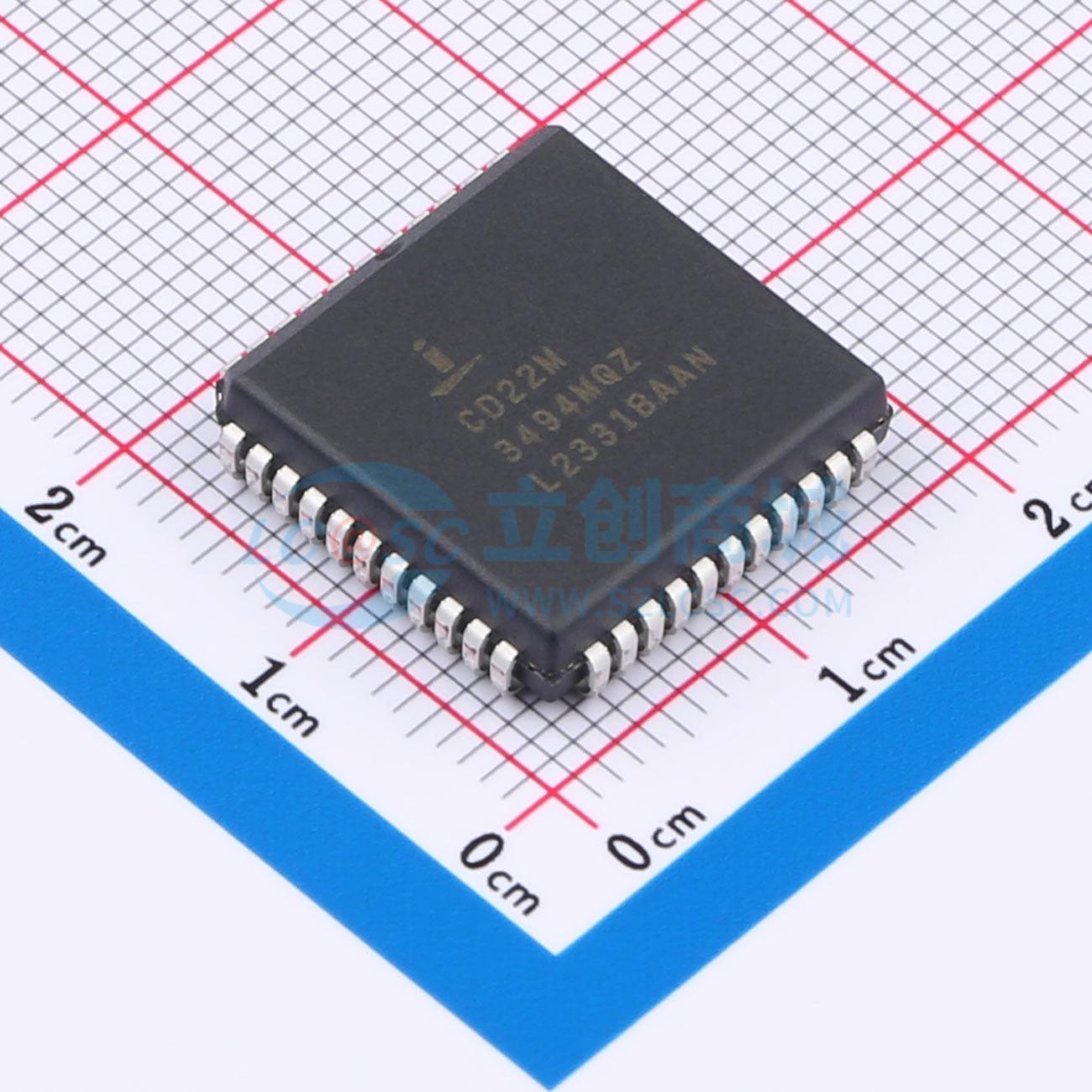

CD22M3494MQZ
CD22M3494 16 x 8 x 1 BIMOS-E XPOINT 开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD22M3494 是一个由128个模拟开关组成的阵列，能够处理从直流到视频的信号。由于开关结构的原因，输入信号可以在整个电源电压范围 VDD 到 VEE 内摆动。这128个开关中的每一个都可以通过7到128线解码器的地址输入来寻址。被寻址开关的状态由数据输入端的信号决定。低电平或零输入将打开开关，而高逻辑电平或一将在选通输入从其通常的低状态变为高状态时导致所寻址的开关闭合。任何时候可以激活任意数量或组合的连接。然而，每个连接必须按照上述方式单独建立或断开。所有开关可以通过将复位输入从零状态变为一状态然后返回到其正常的低状态来进行复位。CS 允许交叉点阵列级联以实现矩阵扩展。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- CD22M3494MQZ
- 商品编号
- C1547102
- 商品封装
- PLCC-44(16.6x16.6)
- 包装方式
- 管装
- 商品毛重
- 4.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 双电源 | |
| 工作电压 | 4V~15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入数/输出数 | 16/8 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 100ns |
商品概述
CD22M3494 是一个由128个模拟开关组成的阵列，能够处理从直流到视频的信号。由于开关结构的原因，输入信号可以在整个电源电压范围 VDD 到 VEE 内摆动。这128个开关中的每一个都可以通过7到128线解码器的地址输入来寻址。被寻址开关的状态由数据输入端的信号决定。低电平或零输入将打开开关，而高逻辑电平或一将在选通输入从其通常的低状态变为高状态时导致所寻址的开关闭合。任何时候可以激活任意数量或组合的连接。然而，每个连接必须按照上述方式单独建立或断开。所有开关可以通过将复位输入从零状态变为一状态然后返回到其正常的低状态来进行复位。CS 允许交叉点阵列级联以实现矩阵扩展。
商品特性
- 128个模拟开关
- 低导通电阻
- 保证导通电阻匹配
- 模拟信号输入电压等于电源电压
- 宽工作电压 . . . . 4V至15V
- 并行输入寻址
- 高闩锁电流 . . 50mA（最小值）
- 极低串扰
- 引脚和功能与以下型号兼容：SGS M3494和Mitel MT8816
- 无铅（符合RoHS标准）
应用领域
- 专用分机交换系统
- 仪器设备
- 模拟和数字多路复用器
- 视频切换网络
