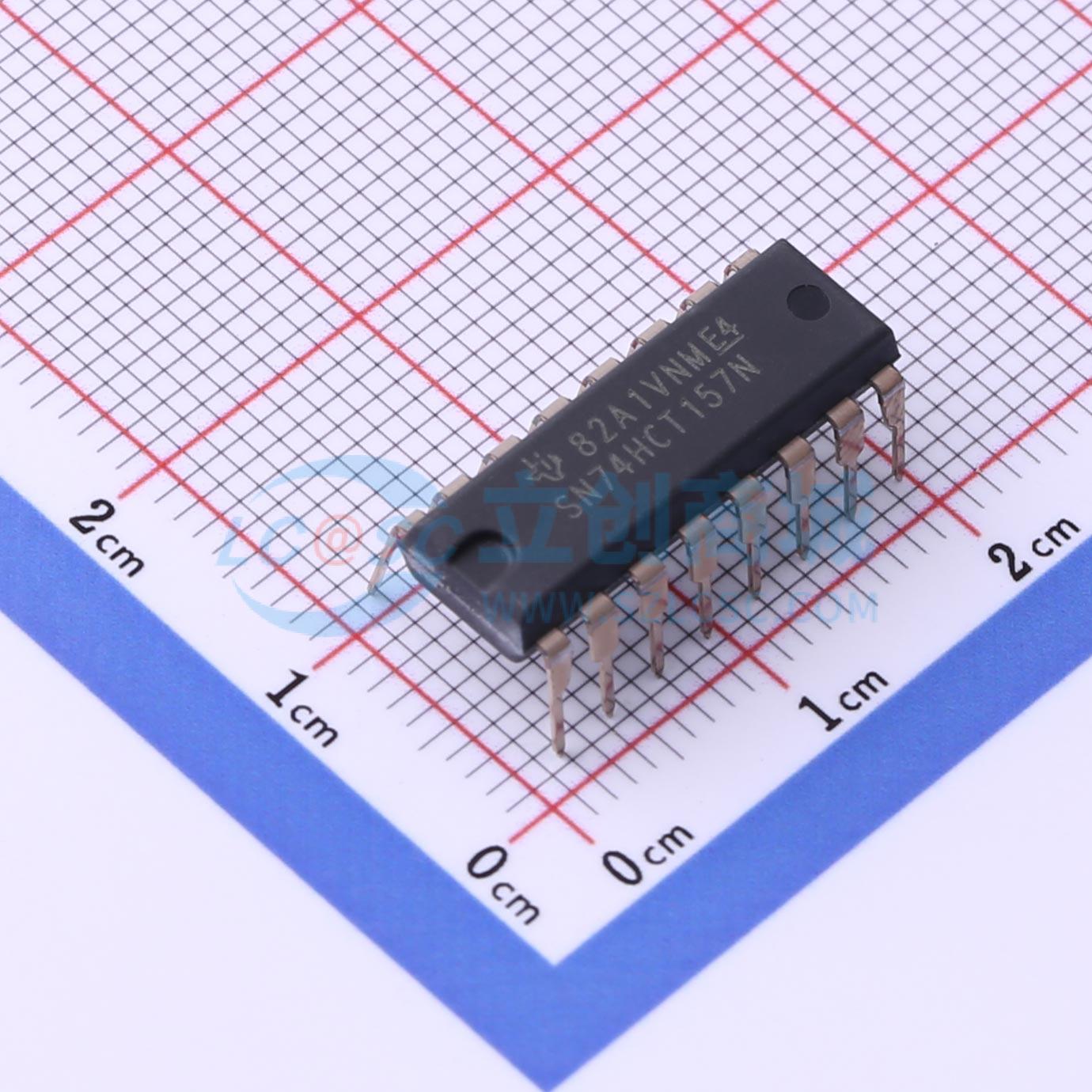

SN74HCT157N
四路2选1数据选择器/多路复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCT157 四通道 2 线至 1 线数据选择器/多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT157N
- 商品编号
- C1547094
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 1.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 多路复用器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.5V~5.5V | |
| 输入数/输出数 | 8/4 | |
| 灌电流(IOL) | 6mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 6mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 25ns@5.5V,50pF | |
| 静态电流(Iq) | 80uA | |
| 功能特性 | - | |
| 系列 | 74HCT |
商品概述
这些数据选择器/多路复用器包含反相器和驱动器,可向四个输出门提供完整的数据选择。提供了一个独立的选通G输入。一个4位字从两个来源中的一个被选择,并路由至四个输出。
商品特性
- 工作电压范围为 4.5 V 至 5.5 V
- 大电流输出最高可驱动15个LSTTL负载
- 典型tpd为15 ns
- 低功耗,最大Icc为80 μA
- 在5 V下输出驱动能力为±6 mA
- 最大输入电流为1 μA
- 输入兼容TTL电压
- 带有缓冲输入和输出
