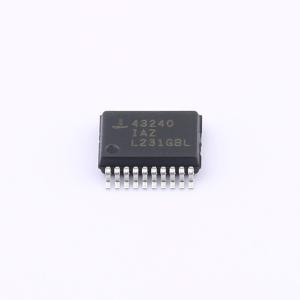

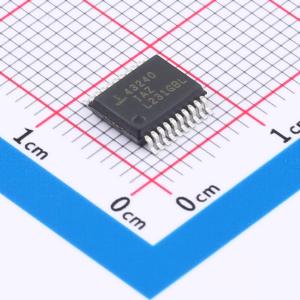

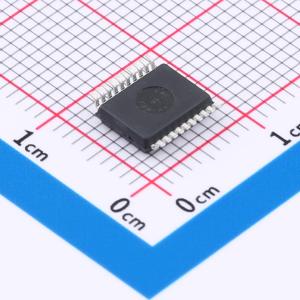

温馨提醒：图片仅供参考，商品以实物为准

ISL43240IAZ

低电压、单电源和双电源、四通道SPDT高性能模拟开关停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该器件是一款CMOS精密四通道SPDT模拟开关，可在单电源+2V至+12V或±2V至±6V电源下工作。适用于电池供电设备，具有低功耗（5uW）、低泄漏电流（最大5nA）和快速切换速度（ton = 52ns）。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL43240IAZ
商品编号: C1545995
商品封装: SSOP-20-208mil
包装方式: 管装
商品毛重: 0.35克(g)

商品参数

商品概述

一款CMOS精密四通道单刀双掷（SPDT）模拟开关，设计用于单+2V至+12V电源或±2V至±6V电源。目标应用包括受益于该器件低功耗（5μW）、低漏电流（最大5nA）和快速开关速度（导通时间tON = 52ns，关断时间tOFF = 40ns）的电池供电设备。最大5Ω的导通电阻（rON）平坦度确保了信号保真度，同时通道间失配保证小于2Ω。它可用作四通道SPDT开关、四通道2:1多路复用器、单通道4:1多路复用器或双通道2通道差分多路复用器。

商品特性

在电源电压Vs = ±5V以及V+ = 12V、5V和3.3V时，对±10%的容差进行了全面规格定义
四个独立控制的SPDT开关
导通电阻（rON）：18Ω
通道间rON匹配：<1Ω
低电荷注入：5pC（最大值）
低功耗（PD）：<5μW
低关断漏电流（+85℃时最大值）：2.5nA
快速开关动作 - 导通时间tON：52ns - 关断时间tOFF：40ns
保证先断后通
按照3015.7方法提供最小2000V的静电放电（ESD）保护
与TTL、CMOS兼容
无铅（符合RoHS标准）

应用领域

电池供电、手持和便携式设备
- 条形码扫描仪
- 笔记本电脑、上网本、掌上电脑
通信系统
- 无线电设备
- XDSL和PBX/PABX系统
- RF “T”型开关
- 基站
测试设备
- 医用超声设备
- 心电图仪
- 自动测试设备（ATE）
音频和视频切换
- +3V/+5V数模转换器（DAC）和模数转换器（ADC）
- 数字滤波器
- 运算放大器增益切换网络
- 高频模拟切换
- 高速多路复用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	-
	工作电压	2V~12V；-6V~-2V
	导通时间(ton)	52ns

	属性	参数值
	导通电阻(Ron)	18Ω
	关闭时间(toff)	40ns
	工作温度	-40℃~+85℃
	导通电容(Con)	30pF
