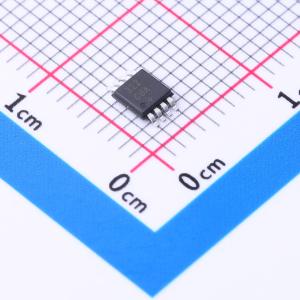

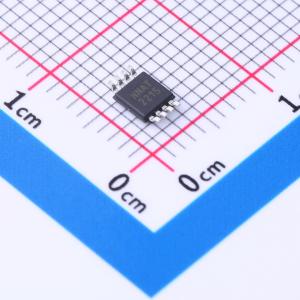

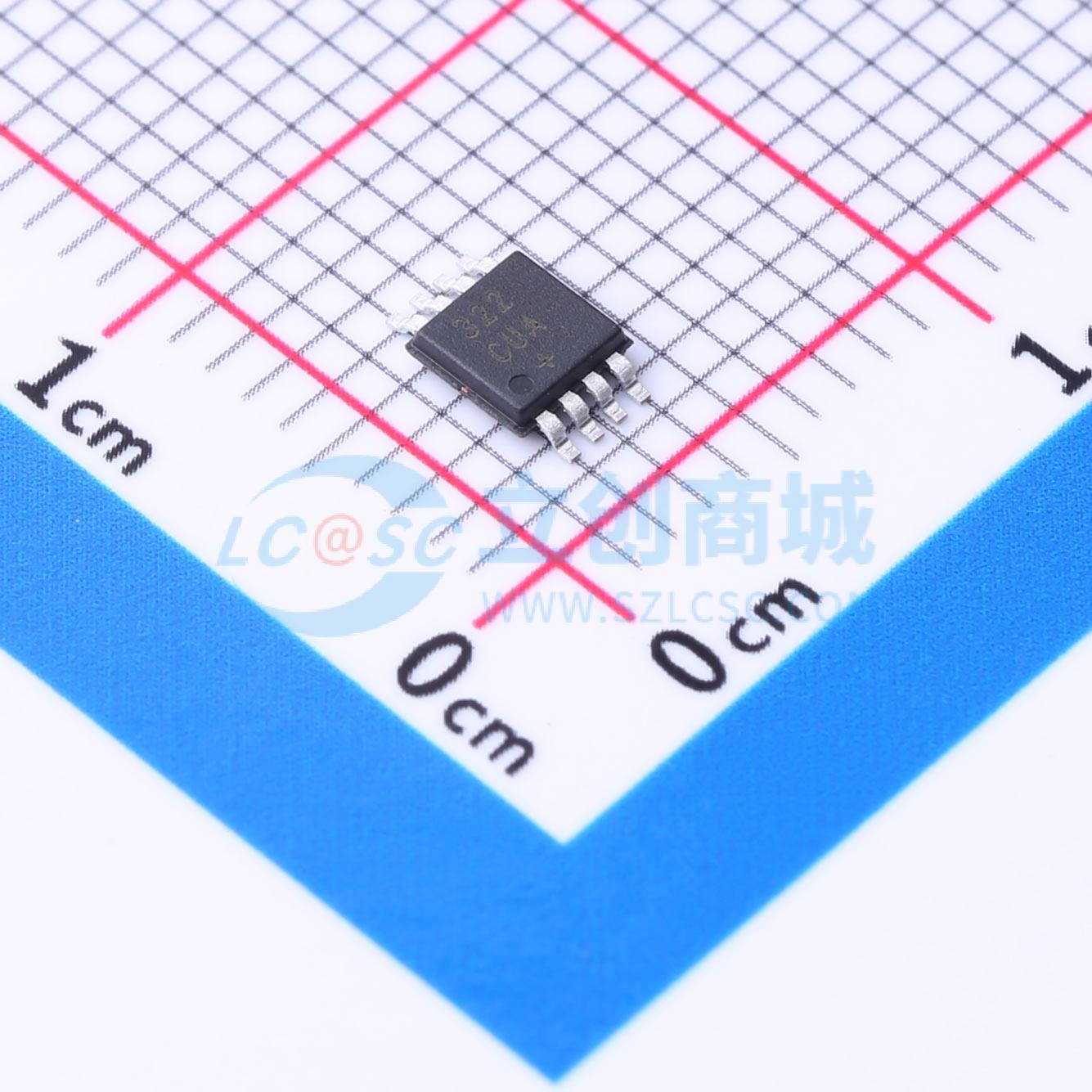

温馨提醒：图片仅供参考，商品以实物为准

MAX322CUA+

高精度、双电源、SPST、模拟CMOS开关

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX322CUA+
商品编号: C1545931
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.5克(g)

商品参数

商品概述

MAX320/MAX321/MAX322是精密双路单刀单掷（SPST）模拟开关，设计用于±3V至±8V双电源供电。MAX320有两个常开（NO）开关，MAX321有两个常闭（NC）开关，MAX322有一个常开和一个常闭开关。低功耗（1.25mW）使这些器件非常适合电池供电设备。它们具有低泄漏电流（最大100pA）和快速开关速度（导通时间tON最大150ns，关断时间tOFF最大100ns）。 MAX320系列采用±5V电源供电时，导通电阻（RON）最大为35Ω，通道间匹配度最大为2Ω，导通电阻平坦度最大为4Ω。这些开关的电荷注入最大为5pC，按照3015.7方法测试的静电放电（ESD）保护能力至少为2000V。

商品特性

低导通电阻，最大35Ω（典型值16Ω）
通道间导通电阻匹配度 - 2Ω
导通电阻平坦度 < 4Ω
保证电荷注入 < 5pC
双极性电源工作（±3V至±8V）
低功耗，< 1.25mW
全温度范围内低泄漏电流，±85℃时 < 2.5nA
快速开关，tON < 150ns，tOFF < 100ns
保证先断后通（仅MAX322）

应用领域

电池供电系统
采样保持电路
平视显示器
音频和视频切换
测试设备
通信系统
±5V数模转换器（DAC）和模数转换器（ADC）
专用小交换机（PBX）、专用自动小交换机（PABX）

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	单刀单掷(SPST)-常开/常闭
	通道数	2
	工作电压	-8V~-3V；3V~8V

	属性	参数值
	导通时间(ton)	150ns
	导通电阻(Ron)	35Ω
	关闭时间(toff)	100ns
	工作温度	0℃~+70℃
