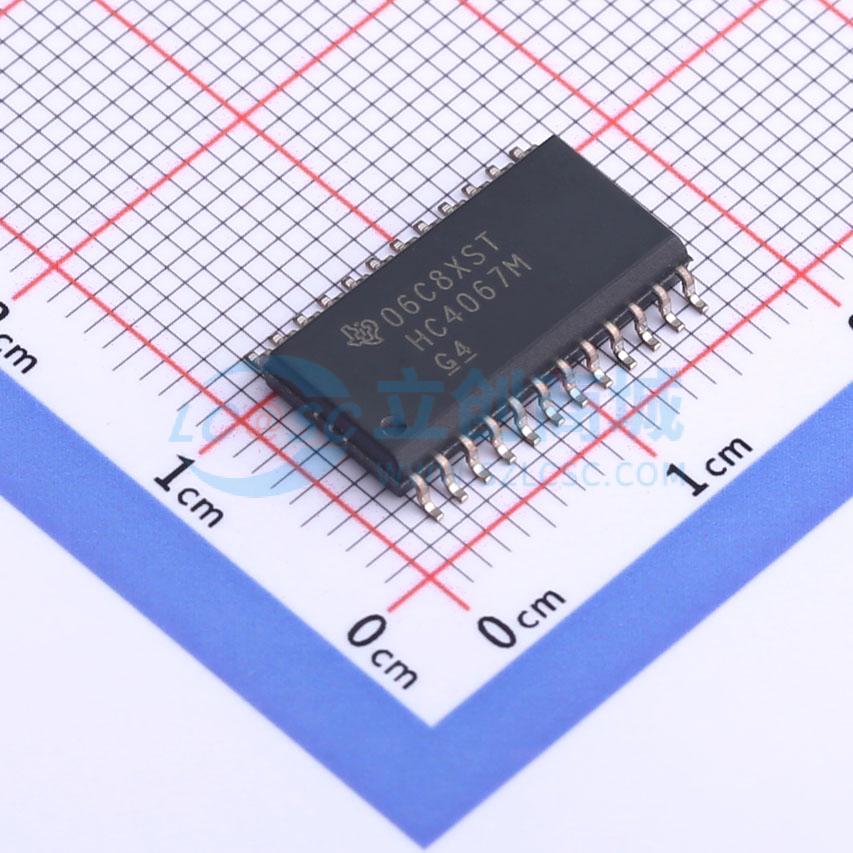

温馨提醒：图片仅供参考，商品以实物为准

CD74HC4067M

高速CMOS逻辑 16通道模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CD74HC4067和CD74HCT4067是数字控制的模拟开关，采用硅栅CMOS技术实现与LSTTL相似的工作速度，并具有标准CMOS集成电路的低功耗特性。
品牌名称: TI(德州仪器)
商品型号: CD74HC4067M
商品编号: C1545936
商品封装: SOIC-24-300mil
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

CD74HC4067和CD74HCT4067器件是数字控制的模拟开关，采用硅栅CMOS技术，实现了与LSTTL相近的工作速度，同时具备标准CMOS集成电路的低功耗特性。这些模拟多路复用器/解复用器可控制在电源电压范围内变化的模拟电压。它们是双向开关，因此任何模拟输入都可用作输出，反之亦然。开关具有低“导通”电阻和低“关断”泄漏电流。此外，这些器件具有使能控制端，当使能端为高电平时，所有开关将被禁用，处于“关断”状态。

商品特性

宽模拟输入电压范围
低“导通”电阻 - VCC = 4.5V ... 70Ω（典型值） - Vcc = 6V ... 60Ω（典型值）
快速开关和传播速度
“先断后通”开关特性...在4.5V时为6ns（典型值）
提供窄体和宽体塑料封装
扇出能力（全温度范围） - 标准输出... 10个LSTTL负载 - 总线驱动输出 ... 15个LSTTL负载
宽工作温度范围 ... -55℃至125℃
平衡的传播延迟和转换时间
与LSTTL逻辑IC相比，显著降低功耗
HC类型 - 2V至6V工作电压 - 高抗噪性：在Vcc = 5V时，NIL = 30%，N1H = 30% of Vcc
HCT类型 - 4.5V至5.5V工作电压 - 直接与LSTTL输入逻辑兼容，VIL = 0.8V（最大值），VIH = 2V（最小值） - 与CMOS输入兼容，在VOL、VOH时I ≤ 1μA

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	16:1
	通道数	-
	工作电压	2V~6V
	导通时间(ton)	345ns

	属性	参数值
	导通电阻(Ron)	160Ω
	关闭时间(toff)	365ns
	工作温度	-55℃~+125℃
	带宽	89MHz
	传播延迟(tpd)	22ns
