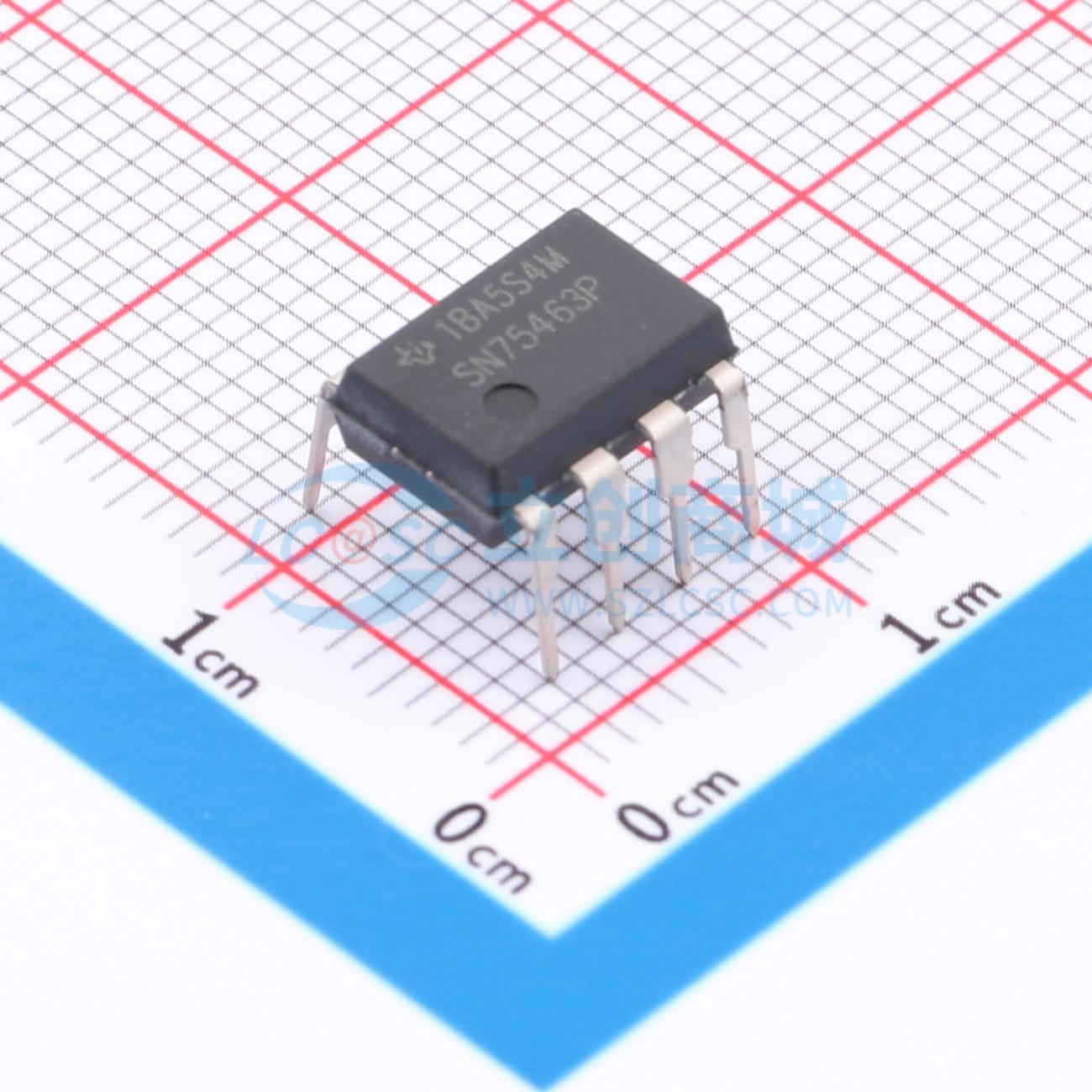

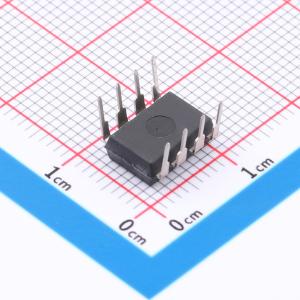

SN75463P
双外设驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN75463 具有“或”逻辑输入的 35V 双路输出驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75463P
- 商品编号
- C1544719
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | - | |
| 工作电压 | 4.75V~5.25V | |
| 元件数 | 2 | |
| 每个元件位数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 通道类型 | 单向 | |
| 灌电流(IOL) | 300mA | |
| 拉电流(IOH) | 100uA | |
| 工作温度 | 0℃~+70℃ | |
| 传播延迟(tpd) | 65ns@5V,15pF |
商品概述
这些双路外设驱动器在功能上可与SN55451B至SN55453B和SN75451B至SN75453B外设驱动器互换，但它们设计用于需要比这些器件所能提供的更高击穿电压的系统中，尽管切换速度略慢。典型应用包括逻辑缓冲器、功率驱动器、继电器驱动器、灯驱动器、MOS驱动器、线路驱动器和存储器驱动器。
SN55461/SN75461、SN55462/SN75462和SN55463/SN75463分别是双路外设与门、与非门和或门驱动器（假设为正逻辑），门的输出内部连接到npn输出晶体管的基极。
SN55461系列驱动器的工作温度范围为-55°C至125°C。SN75461系列驱动器的工作温度范围为0°C至70°C。
应用领域
- 逻辑缓冲器
- 功率驱动器
- 继电器驱动器
- 灯驱动器
- MOS 驱动器
- 线路驱动器
- 存储器驱动器
