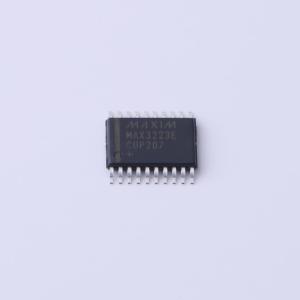

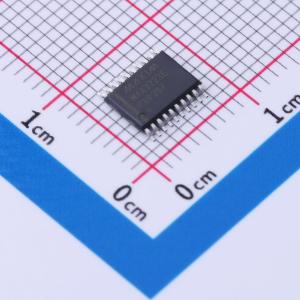

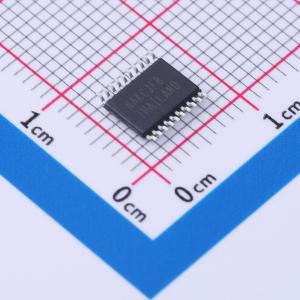

MAX3223ECUP+

MAX3221/MAX3223/+3V至+5.5V RS-232收发器带自动关断功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX3221/MAX3223/MAX3243是具有自动关断功能的RS-232收发器，可在单个+3.0V至+5.5V电源下工作。它们集成了电荷泵电路以简化电源要求。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX3223ECUP+
商品编号: C1544420
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.74克(g)

商品参数

商品概述

MAX3221/MAX3223/MAX3243借助美信（Maxim）创新的自动关断（AutoShutdown）特性，实现了1µA的电源电流。当MAX3221/MAX3223/MAX3243在其接收器输入端未检测到有效信号电平时，片上电源和驱动器将关闭。若RS - 232电缆断开连接，或所连接外设的发送器关闭，就会出现这种情况。当任何RS - 232接收器输入端施加有效电平时，系统将再次开启。 MAX3221/MAX3223/MAX3243在3.3V工作时仅需0.1µF电容，且可在+3.0V至+5.5V的输入电压范围内工作。专有的高效双电荷泵电源与低压差发送器相结合，可通过单一的+3.0V至+5.5V电源提供真正的RS - 232性能。 MAX3221是一款1驱动器/1接收器、16引脚SSOP封装器件，对应于20引脚、2驱动器/2接收器的MAX3223。 MAX3243是一款3驱动器/5接收器器件，带有一个互补的始终激活接收器，用于外部监控，提供多种28引脚封装。

商品特性

集成电荷泵电路，简化电源要求
无需±12V电源
可由单一的+3.3V或+5V电源供电
关断模式下1µA的电源电流，节省功耗
接收器输入端30µs无活动后，自动关断特性启用
提供软件控制关断选项

应用领域

电池供电设备
手持设备
外设
便携式诊断设备

数据手册PDF

放大查看下载PDF

优惠活动

3.2折起

购买数量

(74个/管，最小起订量 1 个)

个

起订量：1 个74个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2

	属性	参数值
	数据速率	235Kbps
	工作电压	3V~5.5V
	有无电荷泵	有
	工作温度	0℃~+70℃
