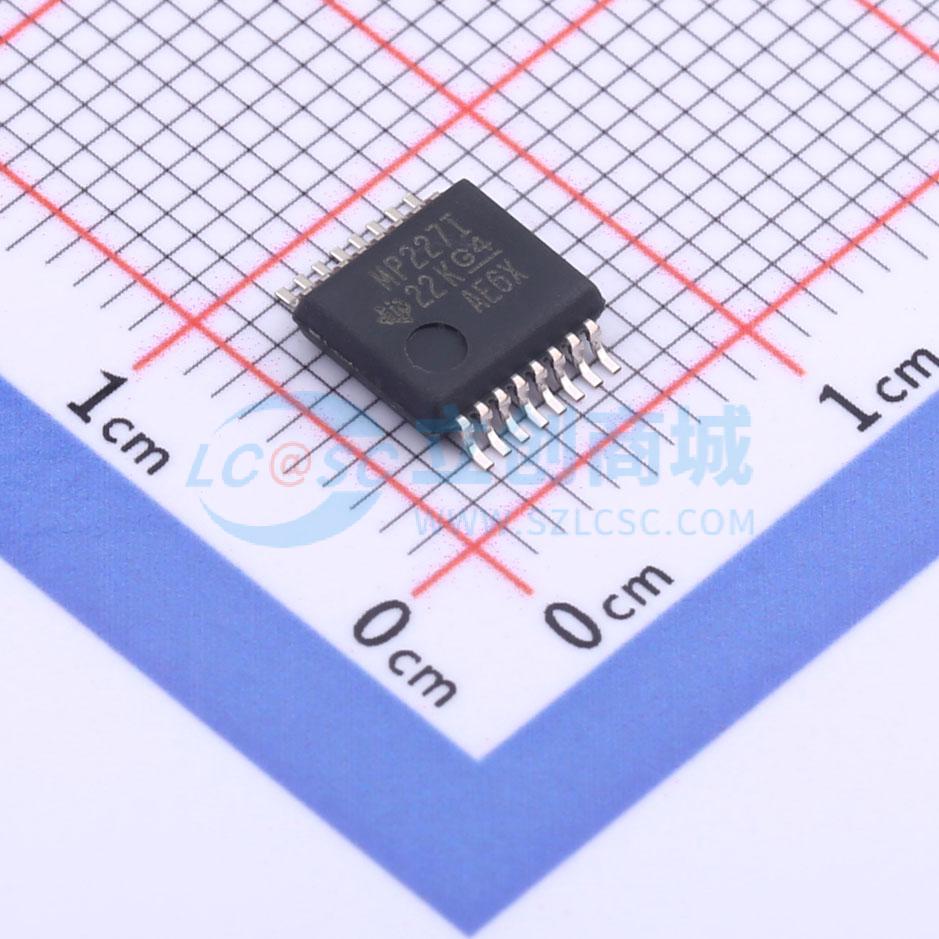

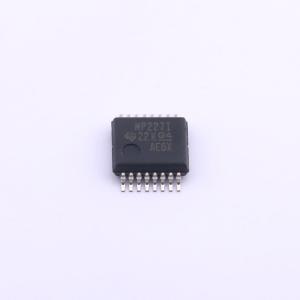

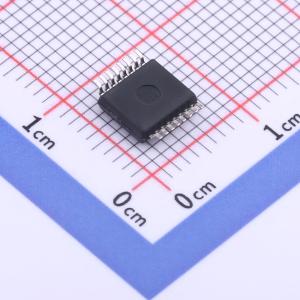

MAX3227IDB

MAX3227由一个线路驱动器、一个线路接收器和一个双电荷泵电路组成，引脚间（串口连接引脚，包括GND）具备±15 kV ESD保护。该器件符合TIA/EIA - 232 - F标准要求，为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许器件采用单一3 V至5.5 V电源供电。在正常工作模式下，该器件的数据信号传输速率可达1 Mbit/s，驱动器输出压摆率最高为30 V/μs。该器件还具备一个逻辑电平输出（READY），当电荷泵处于稳压状态且器件准备好开始传输时，该输出有效。

MAX3227采用自动关断增强功能，可实现1 μA的电源电流。当RS - 232电缆断开连接或所连接外设的驱动器超过30秒处于非活动状态时，该器件会自动进入低功耗关断模式。当在任何驱动器或接收器输入处检测到有效跳变时，器件会再次开启。自动关断功能无需更改现有BIOS或操作系统即可节省功耗。

MAX3227C的工作温度范围为0℃至70℃。MAX3227I的工作温度范围为 - 40℃至85℃。

• 符合或超过TIA/EIA - 232 - F和ITU v.28标准要求
• 采用3 V至5.5 V电源供电
• 数据传输速率至少为1 Mbit/s
• 典型待机电流低至1 μA
• 外部电容：4×0.1 μF
• 采用3.3 V电源时可接受5 V逻辑输入
• 设计上可与美信MAX3227互换
• 闩锁性能符合JESD 78 II类标准，超过100 mA
• RS - 232 I/O引脚具备ESD保护
  • ±15 kV – 人体模型
  • ±8 kV – IEC61000 - 4 - 2，接触放电
  • ±8 kV – IEC61000 - 4 - 2，空气间隙放电
• 自动关断增强功能可自动禁用驱动器以节省功耗
• 采用塑料收缩小外形封装

• 电池供电、手持和便携式设备
• 个人数字助理（PDA）和掌上电脑
• 笔记本电脑、超极本和膝上型电脑
• 数码相机
• 移动电话和无线设备
