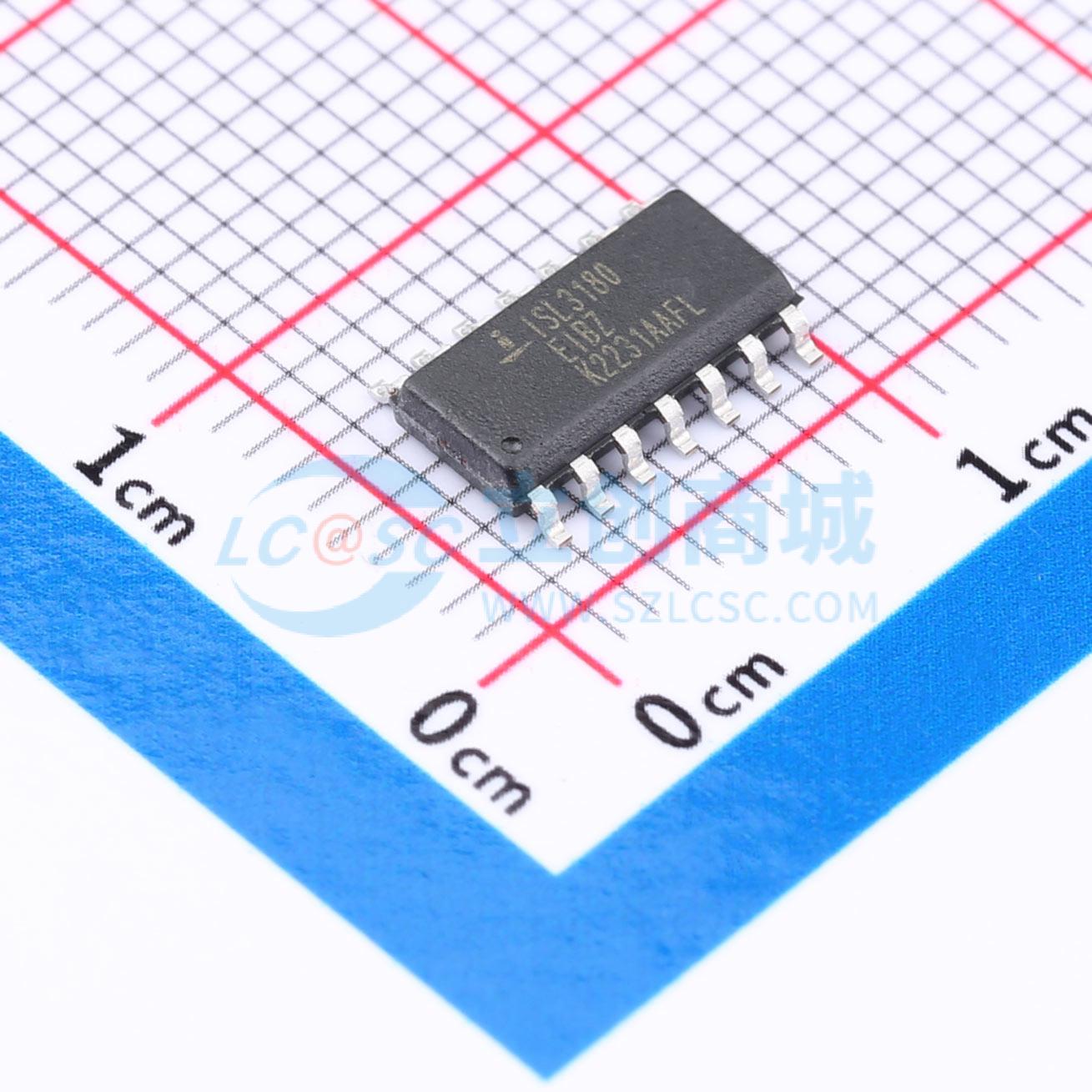

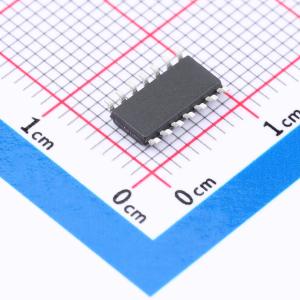

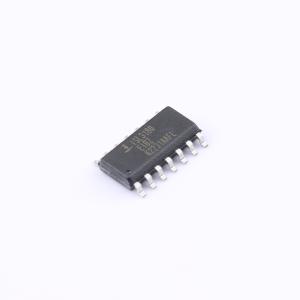

ISL3180EIBZ

高静电放电（ESD）保护、+125℃工作温度、40Mbps速率、3.3V供电、具备全故障保护功能的RS - 485/RS - 422收发器。 这些收发器采用3.3V供电，为单路收发器，符合平衡通信的RS - 485和RS - 422标准。每个器件的总线电流较低（+220μA / - 150μA），对RS - 485总线呈现“1/5单位负载”，在不违反RS - 485规范规定的32单位负载上限且不使用中继器的情况下，网络上最多可连接160个收发器。 接收器（Rx）输入采用“全故障保护”设计，确保在Rx输入浮空、短路或端接但无驱动时，Rx输出为逻辑高电平。 ISL3180E适用于全双工应用。ISL3179E半双工版本对Rx输入和Tx输出进行复用，可在8引脚封装中实现具有输出禁用功能的收发器。 热插拔电路确保在电源稳定期间，Tx和Rx输出保持高阻态。

• RS - 485 I/O引脚具备高ESD保护
  • ISL3179E：±16.5kV IEC61000
  • ISL3180E：±12kV HBM
  • 所有其他引脚的3类HBM ESD等级：>9kV
• 可在+125℃温度下工作
• 高数据速率：最高达40Mbps
• 5V容限逻辑输入
• 1/5单位负载允许总线上最多连接160个器件
• 全故障保护（开路、短路、端接/无驱动）接收器
• 热插拔功能 - 上电期间Tx和Rx输出保持三态
• 低静态电流：最大4mA
• 低电流关断模式：最大1μA
• -7V至+12V共模输入电压范围
• 三态Rx和Tx输出
• Tx/Rx传播延迟最大为16/16.5ns；偏斜最大为1.5ns
• 采用单路+3.3V电源供电（容差10%）
• 驱动器具备限流和热关断功能，用于过载保护
• 无铅（符合RoHS标准）

• 电机控制器/位置编码器系统
• 工厂自动化
• 现场总线网络
• 安全网络
• 建筑环境控制系统
• 工业/过程控制网络
