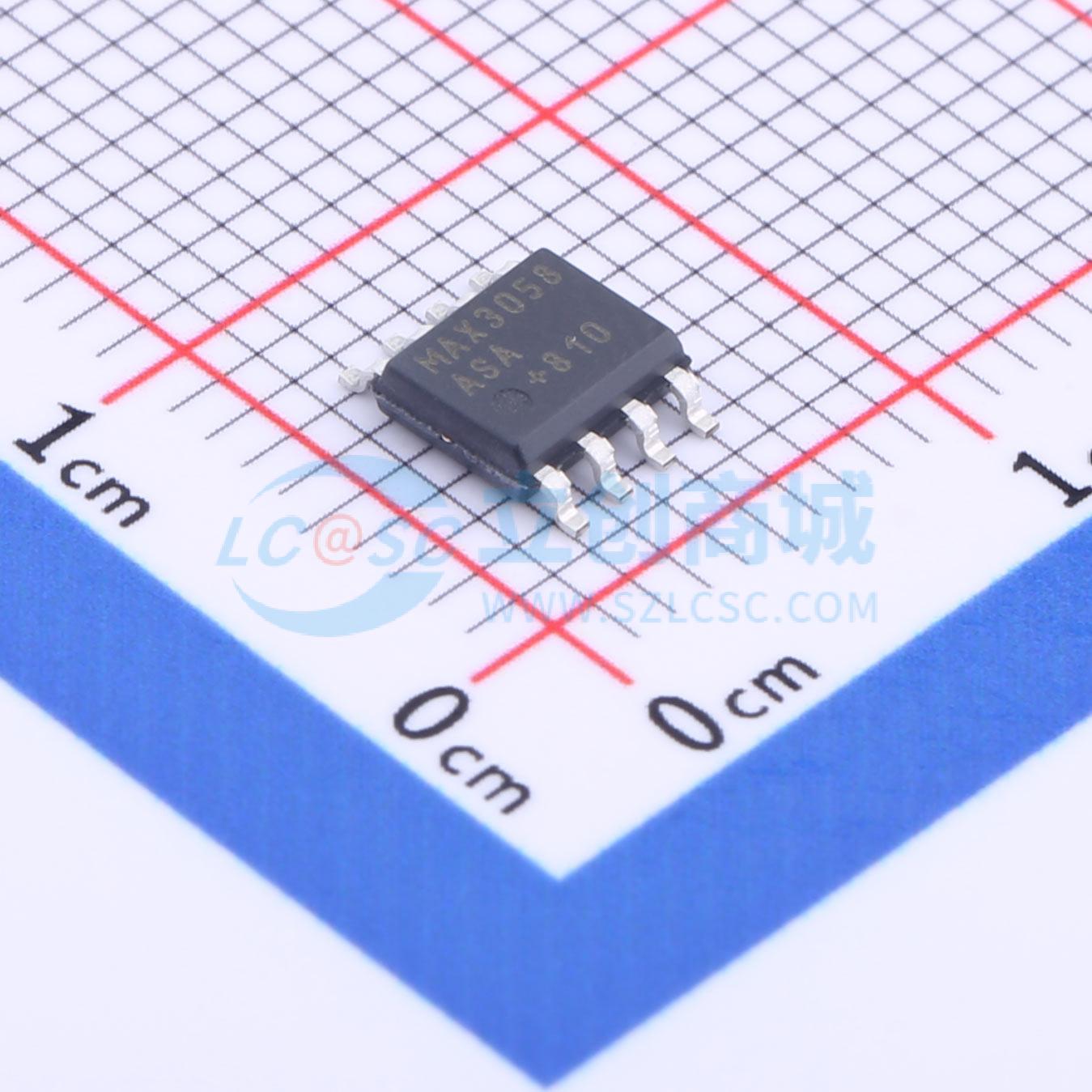

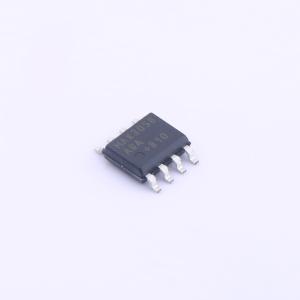

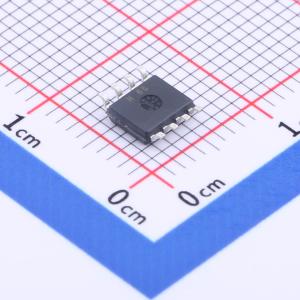

温馨提醒：图片仅供参考，商品以实物为准
MAX3058ASA+
5V、1Mbps、低电源电流CAN收发器
- 商品型号
- MAX3058ASA+
- 商品编号
- C1543941
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
MAX3058/MAX3059用于控制器局域网（CAN）协议控制器与CAN总线物理线路之间的接口。它们主要适用于要求数据速率高达1Mbps的打印机和电信背板应用。这些器件为总线提供差分发送能力，为CAN控制器提供差分接收能力。 MAX3058的输出共模范围为 -7V至 +12V。MAX3059的输出共模范围为 0V至 VCC。MAX3059内置一个开关终端电阻，非常适合JetLink应用。 MAX3058具有四种不同的工作模式：高速、斜率控制、待机和关断。MAX3059具有三种不同的工作模式：高速、斜率控制和关断。高速模式允许数据速率高达1Mbps。在斜率控制模式下，压摆率可针对高达500kbps的数据速率进行优化，从而降低电磁干扰（EMI）的影响，并可使用非屏蔽双绞线或平行线缆。在待机模式下，发送器关闭，接收器进入低电流模式。在关断模式下，发送器和接收器均关闭。 MAX3058/MAX3059采用8引脚SO封装，工作温度范围为 -40℃至 +125℃。
商品特性
- 四种工作模式：高达1Mbps的高速运行、降低EMI的斜率控制模式（40kbps至500kbps）、低电流关断模式、待机模式（仅MAX3058）
- 热关断
- 电流限制
- ±12kV人体模型静电放电（ESD）保护
应用领域
- 打印机
- JetLink
- 工业控制网络
- 电信背板
- 消费类应用
